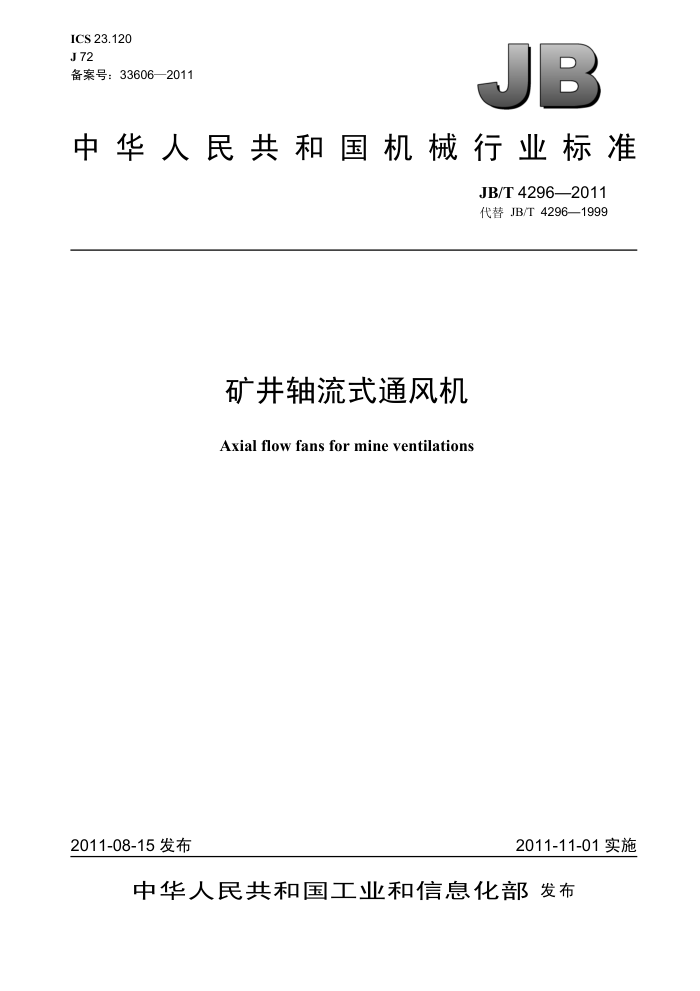

ICS 23.120 J 72 备案号：33606—2011
JB
中华人民共和国机械行业标准
JB/T 4296—2011 代替 JB/T 4296—1999
矿井轴流式通风机
Axial flow fans for mine ventilations
2011-11-01 实施
2011-08-15 发布
中华人民共和国工业和信息化部发布 JB/T 4296—2011
目 次
前言.
III
1
范围.. 2 规范性引用文件. 3
技术要求 3.1基本设计要求 3.2材料要求
3.3其他.. 4 试验方法.…. 5检验规则. 6标志、包装及运输 6.1 标志. 6.2包装及运输
... ············.···
............................
...............................
贮存及保养
7 JB/T 4296—2011
前言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准代替JB/T4296—1999《矿井轴流式通风机》，与JB/T4296—1999相比主要技术变化如下：
-本标准将原标准3.1.2更改为3.1.1。 本标准取消了“合格品：≥80%；一等品：≥82%；优等品：≥84%”的等级要求。 本标准将“通风机最高全压效率·.”更改为“通风机最高风机装置效率应≥80%”。 -本标准将原标准3.1.6 更改为3.1.5。 本标准将3.1.8中“在第一次大修前，通风机安全运行时间应为”改为“轴承设计寿命不应小于5年”。 本标准增加了“通风机的噪声限值应符合JB/T8690 的规定”。 -本标准删除了“风机的噪声应符合国家环保卫生标准的要求” 一本标准将原标准3.1.11更改为3.1.15。 本标准将原标准3.1.19更改为3.1.23。 -本标准取消了“轴承温升应为：合格品：≤60℃；一等品：≤55℃；优等品：≤55℃” 本标准增加了滑动轴承“最高温度不得超过80℃”的规定本标准的第 3章将原标准的第 4 章和第 7章的内容作了修订和部分删除且进行了整合。
本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会（SAC/TC187）归口。 本标准主要起草单位：上海鼓风机厂有限公司、保定惠阳航空螺旋桨有限责任公司。 本标准主要起草人：周忠浩、姚佩珍、张宝森、石红权。 本标准所代替标准的历次版本发布情况为：
-JB/T 4296—1986、JB/T 4296—1999。
III JB/T 4296—2011
矿井轴流式通风机
1 范围
本标准规定了矿并轴流式通风机的技术要求，试验方法，检验规则，标志、包装及运输，贮存及保
养等。
本标准适用于矿井通风用的轴流式主通风机（以下简称风机），可满足矿井通风所需要流量和压力。 环境介质温度为-45℃～50℃。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236　工业通风机　用标准化风道进行性能试验 GB/T 2888风机和罗茨鼓风机噪声测量方法 GB/T 10178　工业通风机　现场性能试验 GB/T 13306　标牌 JB/T 6444 4风机包装通用技术条件 JB/T6886通风机　涂装技术条件 JB/T 6887 风机用铸铁件技术条件 JB/T 6888 风机用铸钢件技术条件 JB/T 8689 通风机振动检测及其限值 JB/T 8690 ）工业通风机噪声限值 JB/T 9101通风机转子平衡 JB/T10213通风机焊接质量检验技术条件
3 技术要求
3.1基本设计要求 3.1.1通风机最高风机装置效率应不低于80%。 3.1.2在给定转速的前提下，工况点实际效率与给定效率之间的允差为：在接近最高效率点处为3%; 在大于或等于75%等效率区域内为 5%；在小于 75%等效率区域内的工况点则不作考核 3.1.3通风机应有良好的调节性能，适应矿井风量、风压的累进式变化，调节方式主要有在运行中动叶可调、静叶可调、停车动叶机械式一次可调、停车动叶逐个可调或改变转速调节。 3.1.4采用动叶可调或静叶可调控制流量时，通风机应带有叶片限位装置。在通风机机壳外部应有表示叶片位置的指示牌和为遥控提供电信号的装置。 3.1.5通风机振动速度有效值应符合 JB/T8689的规定。 3.1.6通风机主轴承箱、液压润滑供油装置及其连接管路，均不准许有液压油或润滑油泄漏。 3.1.7主轴承箱及液压调节装置，应单独进行全负荷、满转速的功能试验，在运行正常后的试验时间不得少于 4 h。 3.1.8通风机转子直径小于或等于3150mm时，其设计使用年限为 15 年；大于3150mm 时，设计使用年限为 20 年。轴承设计寿命不应小于 5年。
1 JB/T 4296—2011
3.1.9通风机的噪声限值应符合JB/T8690的规定，通风机噪声测量应符合GB/T2888的规定。 3.1.10通风机应设有喘振报警装置。 3.1.11 动叶片相邻截面的扭转角偏差在土0.5°范围内，任意截面的扭转角偏差在土1°范围内。 3.1.12动叶片和导叶片安装角偏差不得超过名义值的土2°。 3.1.13叶轮上叶片质量差最大不应超过5%，根据降低不平衡量的原则，应对每个叶片取力矩值或称重，并按照平衡程序依次排列叶片的周向位置，保证平衡精度。 3.1.14动叶片与机壳之间径向间隙，应为转子直径的0.001～0.002或符合图样规定。 3.1.15 通风机动叶片的固有频率不准许在1倍、2倍、3倍、4 倍转速及叶片传输频率的土10%之内。 3.1.16 ，基础设计必须保证风机基础的固有频率在下列范围外：
0.7n～1.3n; -0.8X（2n）～1.2X（2n)。
注：n 为风机转速。 3.1.17在通风机进气箱的最低点，应装设直径不小于 50 mm 的疏水管或螺塞。 3.1.18 ，通风机机壳与进气段、机壳与扩压器之间（或通风机进出口和机壳与进气箱之间）应采用挠性连接。 3.1.19 ，为使通风机具有良好的进出气条件和性能，系统设计应合理布置通风机进口前、出口后的弯头及管道。如在通风机进口前必须改变气流方向，则应加导向装置。 3.1.20进气段（或进气箱）和扩压器，应设有便于检修时进出及具有密封性和可开闭的人孔门。 3.1.21 通风机各零部件应备有吊攀或吊孔，联轴器应设有保护罩。 3.1.22 通风机主轴承可采用滚动轴承或滑动轴承，推荐采用滚动轴承。 3.1.23 滚动轴承的正常工作温度不高于75℃，最高温度不得超过95℃。滑动轴承正常工作温度应不高于75℃，最高温度不得超过80℃。 3.1.24　通风机转子平衡应符合 JB/T 9101的要求 3.1.25 通风机主要零部件之间的联接螺栓或螺钉，应在图样上给出拧紧力矩。 3.1.26 通风机焊接质量应符合JB/T10213的规定。 3.1.27 通风机的涂漆件质量应符合 JB/T 6886的规定。 3.2材料要求 3.2.1通风机所用材料应符合所需要的强度和使用要求。 3.2.2通风机所用铸铁件应符合 JB/T 6887的规定。 3.2.3通风机所用铸钢件应符合 JB/T6888的规定。 3.2.4动叶片可用铸铝合金或锻铝合金及钢板等材料制成。 3.2.5叶柄、叶片及轮毂、主轴、中间轴、联轴器等转动零部件的材料，应进行力学性能试验和无损检测。 3.3 其他 3.3.1保证期
需方在遵守风机有关保管、使用、安装、运输等规定的条件下，从第一次起动运行后的8000 h内
因制造质量问题而发生损坏或不能进行正常工作的情况，供方应免费为需方修理或更换零部件；风机保证期从工厂交货日期算起为18个月。 3.3.2安全要求 3.3.2.1若需要通风机反风，风机自身的反风量则不得小于额定流量的40%，实现反风的时间不大于 10 min。 3.3.2.2动叶片旋转部位的机壳内表面与叶片的材质选择，应防止有任何火花产生 3.3.2.3通风机旋转部件的连接和固定，应有防松动措施。
2 JB/T 4296—2011
3.3.3成套性 3.3.3.1通风机本体一般包括进气段（或进气整流环）、机壳、进气整流罩（或整流导叶环）、转子、 主轴承箱、中间轴、联轴器及其罩壳、叶片调节机构、扩压器、弯道叶片（或带叶片的弯道）、进口闸门、装置扩压器、制动器、挠性接头和地脚螺栓等。 3.3.3.2辅助设备一般包括润滑油站（或液压润滑油站）、喘振报警装置、压力及温度测量一次元件、 轴承箱和液压调节装置的油管路和叶轮装拆专用工具等。其中液压调节油站和润滑油站可以分开，也可以组合成同一单元。 4　试验方法 4.1通风机空气动力性能试验，按 GB/T 1236 的规定 4.2通风机叶轮直径小于或等于 4 m时，出厂前应在厂内专门的车间进行机械运转试验；叶轮直径大于 4m时，整机机械运转试验由供需双方协商决定。 4.3通风机出厂前进行机械运转试验，应采用额定工作转速运行，并列表记录机械运转时各项功能指标的情况。在试车条件有限时，允许降低转速进行机械运转试验。 4.4风机现场性能试验按 GB/T 10178 的规定。
5检验规则
5.1在通风机进行机械运转试验的前后，都应检验动叶片与机壳之间的径向间隙，并符合 3.1.14的要求。 5.2通风机振动速度测量方法按JB/T8689的规定。 5.3在符合 3.1.23 规定的条件下，检查主轴承箱、液压调节装置、供油装置及其连接油路管，不得有油泄漏。 5.4叶片调节的检验： 5.4.1静态时检验叶片安装角度位置和最小、最大角度调节范围，应满足3.1.12及图样上的规定 5.4.2液压调节装置和执行机构的调节力，应满足叶片角度全范围调节的要求。 5.4.3静态时检验叶片角度指示刻度与叶片实际角度的一致性和重复性，其偏差不超过土1°。 6标志、包装及运输 6.1标志 6.1.1在通风机或独立部件的明显位置上应有标牌，其内容应包括厂名（出口产品应有国名），产品名称、型号，风机或独立部件的主要性能参数、介质温度、介质密度、产品编号及制造日期等 6.1.2在通风机或独立部件壳体的明显位置上，应根据需要标有旋转方向和叶片角度位置的指示牌。 6.1.3油站中液压、润滑系统及阀门等的油进出口处，均应有流动方向和油位指示标记。 6.1.4　通风机标牌的尺寸与技术要求应符合GB/T13306的规定。 6.2包装及运输 6.2.1通风机应按装箱清单所规定的编号、项目、件数进行包装。包装箱应符合JB/T 6444 的规定。 6.2.2随机文件应放入通风机本体的包装箱内，并装进防潮袋中。 6.2.3通风机允许采用简易包装，但风机转子、主轴承箱、电动机、油站、联轴器和仪表等的包装必须保证防水、防潮和防振。 6.2.4已装上转子的通风机，在机壳两端开口处，应用木盖或代用物进行封闭。 6.2.5通风机零部件外露不涂漆的加工部位，均需涂上防锈层或加上油纸布带保护。 6.2.6所有螺纹接头应用管塞塞住或用帽盖封闭 6.2.7除由于运输界限尺寸的限制或工地安装的要求外，应尽可能使风机以装配好的组件交货
3 JB/T 4296—2011
7　贮存及保养
7.1严格遵守通风机使用说明书中的贮存及保养规定。 7.2通风机不允许存放在潮湿和有腐蚀性气体的环境中。 7.3机械加工面外露的零部件单独存放时，必须涂抹上防锈油或油脂，并用油纸或塑料膜保护好。若这些零部件需长期贮存，则应采取相应的防护措施，并定期检查加工面的腐蚀情况。 7.4通风机带有叶轮、轴承箱等主要部件及仪表时，应预先考虑好基本上无振动的存放地点，并使它放在保持干燥、温差小的室内。 7.5钢结构部件可置放在露天下，但每隔3个月必须检查一次涂层，必要时对其进行修补。 7.6消声器的消声片和膨胀节最好存放在室内，如存放在露天时一定要加覆盖物，以达到防水、防潮和防尘的效果。 7.7通风机总装成后长期停运时的保养措施： 7.7.1通风机存放应符合7.4的规定。风机轴承箱用防锈油（液压设备防锈油）充油至最高油位，液压调节装置用防锈油充满。对轴承箱和液压调节装置的油位，每隔1个月检查一次，必要时将所缺的油补满，并按月用手盘动叶轮多次。 7.7.2在贮存前，还应检查加工表面的防锈措施是否完善。 7.7.3对带联轴器的中间轴，若联轴器与中间轴或主轴组装在一起，其加工表面应事先涂防锈油；若是分别包装，则按包装贮存。 7.7.4供油装置应充满防锈油，贮存在保持干燥、温差小的室内。油位要逐月检查，必要时进行补充。 并逐月把装置中的放油塞打开，以检查是否有沉淀的冷凝水，待流出净油，再将螺塞拧紧。
4
