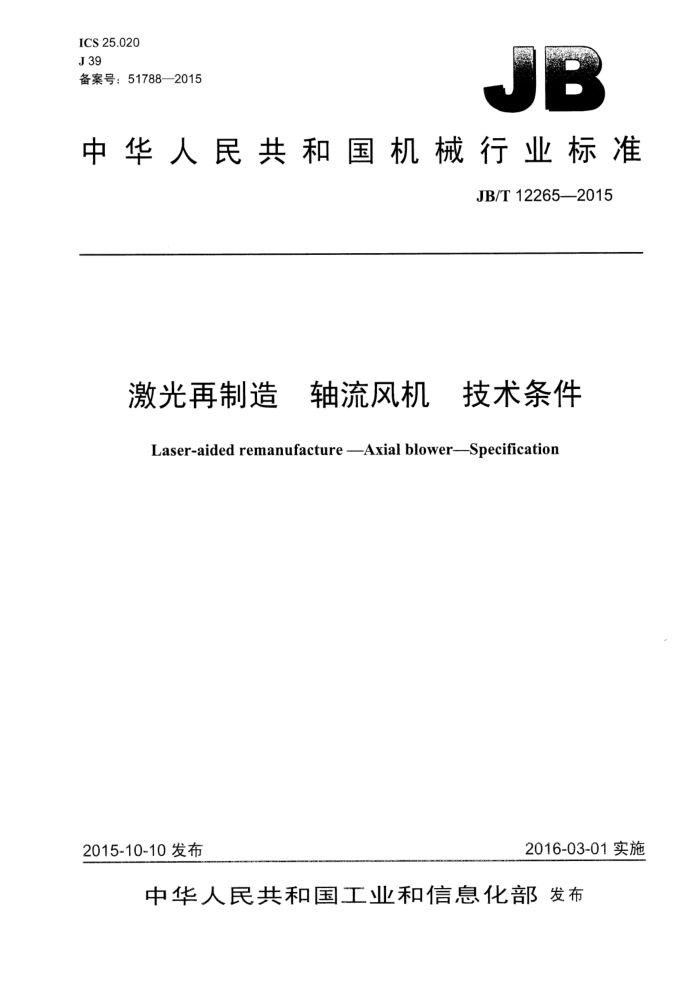

ICS 25.020 J 39 备案号：51788—2015
中华人民共和国机械行业标准
JB/T 12265-2015
激光再制造 轴流风机 技术条件 Laser-aided remanufacture --Axial blower--Specification
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
激光再制造轴流风机技术条件
JB/T 12265—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.75印张·19千字
2016年6月第1版第1次印刷
定价：15.00元
*
书号：15111·13412 网址： http: //www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 12265--2015
目 次
1 . III
前言引言
范围. 规范性引用文件… 术语和定义要求. 4.1 基本要求 4.2 再制造前检查项目 4.3 可修复性判断. 4.4 工艺装备.… 4.5 激光熔覆.. 4.6 热处理. 4.7 机械加工复形与检验. 4.8 轴流风机转子的分解、组装及动平衡 4.9 可调静叶片和静叶栅 4.10 质量要求检验方法
2
3
.......
...............
5
5.1 外观.. 5.2 表面质量 5.3 激光熔覆层质量 5.4 结构尺寸 5.5 叶型型面.. 5.6 表面粗糙度. 5.7 硬度. 5.8 频率 5.9 形位误差 5.10 静叶栅环体圆度 5.11 静叶栅平面度 6 检验规则
..............a...
D....
标识、 、包装、运输和贮存 7.1 标识. 7.2 包装 7.3 运输.. 7.4 存放 8技术资料... 附录A（规范性附录） 轴流风机转子检验图表
7
epapopaa
表A.1轴流风机转子检验图表 JB/T 12265-2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国激光修复技术标准化技术委员会（SAC/TC482）归口。 本标准起草单位：北京大陆天瑞激光技术有限公司、沈阳大陆激光技术有限公司、中国石油天然气
股份有限公司大连石化分公司、中石化镇海炼化分公司、沈阳大学。
本标准主要起草人：杨佳才、张静波、刘强、朱吉新、贺春林本标准为首次发布。
II JB/T 12265--2015
引言
激光修复技术在工业生产中有着广泛的应用。轴流风机是冶金、石化行业重要的动力设备。由于长周期连续运行，轴流风机的转子、可调静叶片和静叶栅等部件会出现冲刷、磨损等失效现象，影响机组运行效率和安全，因此受损伤轴流风机的再制造对冶金、石化行业具有重要意义。
基于激光技术在轴流风机再制造中的成功经验，为确保轴流风机再制造的质量，特制定本标准。
11I JB/T 12265--2015
激光再制造 造轴流风机技术条件
1范围
本标准规定了轴流风机激光再制造的术语和定义、要求、检验方法、检验规则、标识、包装、运输、 贮存和技术资料。
本标准适用于轴流风机的动叶片、静叶栅、可调静叶片和主轴的激光再制造
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T231.1金属材料　布氏硬度试验　第1部分：试验方法 GB/T29795　激光修复技术　术语和定义 GB/T29796—2013　激光修复通用技术规范 HB/Z60X射线照相检验 HB/Z 61渗透检验 JB/T4359—一2014一般用途轴流式压缩机 JB/T6320汽轮机动叶片测频方法 NB/T47013.3承压设备无损检测 』第3部分：超声检测
3术语和定义
GB/T29795、GB/T29796—2013、JB/T4359-—2014界定的术语和定义适用于本文件。
4　要求
4.1基本要求 4.1.1轴流风机动叶片、静叶栅、可调静叶片、主轴的冲刷、磨损等失效可用激光再制造进行修复。 4.1.2激光再制造过程应满足GB/T297962013的要求。 4.1.3激光再制造轴流风机部件的性能应达到JB/T4359—2014的要求。 4.2再制造前检查项目 4.2.1损伤部位检查。 4.2.2 尺寸、形位误差。 4.2.3 无损检测。 4.2.4石 硬度。 JB/T 12265—2015
4.3 3可修复性判断 4.3.1失效分析
损伤的轴流风机部件的失效分析，为其可修复性判断提供依据，失效分析应包含但不限于以下内容：
-强度计算；寿命评估; 一金相组织检验。
4.3.2可修复性判断
根据轴流风机部件服役状况和失效分析结果，进行可修复性判断。 4.4工艺装备 4.4.13 按照激光熔覆加工要求，正确设计或选择工艺装备。 4.4.2工艺装备应满足加工需要，并安全可靠运行。 4.5激光熔覆 4.5.1损伤部位预处理 4.5.1.1待修件应清洗、除锈。 4.5.1.2清理损伤部位，并辅以着色检测。 4.5.2熔覆材料选择 4.5.2.1根据各待修复部件材质和服役条件，选择相应的激光熔覆材料。 4.5.2.2再制造部位表面有特殊要求时，选择相应的表层激光熔覆材料。 4.5.3确定工艺路线、加工工艺，制定工艺文件
激光熔覆工艺方法和工艺参数：根据各待修部件材质、再制造部位、激光熔覆材料等因素选择激光熔覆工艺参数。 4.6热处理 4.6.1激光熔覆后的动叶片做消除应力的热处理。 4.6.2热处理过程不得改变叶片组织。 4.7机械加工复形与检验
按图样或技术协议要求机械加工复形。 4.8轴流风机转子的分解、组装及动平衡 4.8.1转子分解 4.8.1.1转子分解应按分解程序进行，分解的动叶片应编号并做标识。 4.8.1.2分解后的转子；应清洗、除垢，检测形位误差，并做记录，给出图示。 4.8.2转子组装 4.8.2.1转子装配前要进行清理，确认符合装配要求后，按转子装配程序进行组装
2 JB/T 12265-2015
4.8.2.2为保证转子质量分布均匀，动叶片装配前应称重。 4.8.2.3锁紧片只能使用一次，不得重复使用。 4.8.2.4转子组装后，应检查叶根配合面。 4.8.3转子动平衡 4.8.3.1组装后的转子，应进行低速和高速动平衡检验。动平衡品质等级不得低于原制造技术等级。 4.8.3.2对于轴颈维修或动叶片不拆卸维修，转子可不做高速动平衡检验。 4.9可调静叶片和静叶栅 4.9.1可调静叶片分解后进行激光再制造 4.9.2静叶栅整体进行激光再制造。 4.10质量要求 4.10.1外观
各部件的再制造表面应清洁，无毛刺、凹坑、锈蚀。 4.10.2表面质量
各部件的再制造表面无裂纹、气孔等缺陷。 4.10.3激光熔覆层质量
各部件再制造部位的激光熔覆层内部不得有裂纹、夹杂及气孔等缺陷。 4.10.4叶片型面
动叶片、可调静叶片、静叶栅叶片叶型各指定检验截面符合技术图样或技术协议的要求。 4.10.5结构尺寸
再制造部件的结构尺寸应达到技术图样或技术协议的要求。 4.10.6硬度
再制造部件的表面硬度应达到技术图样或技术协议的要求。 4.10.7频率分散度
同级动叶片频率分散度≤5% 4.10.8表面粗糙度
各再制造部件的表面粗糙度符合图样或技术协议的要求。 4.10.9几何公差 4.10.9.1 转子几何公差应符合图样或技术协议的要求 4.10.9.2静叶栅环体圆度公差应符合图样或技术协议的要求。 4.10.9.3静叶栅环体静叶片平面度公差应符合图样或技术协议的要求。
3
