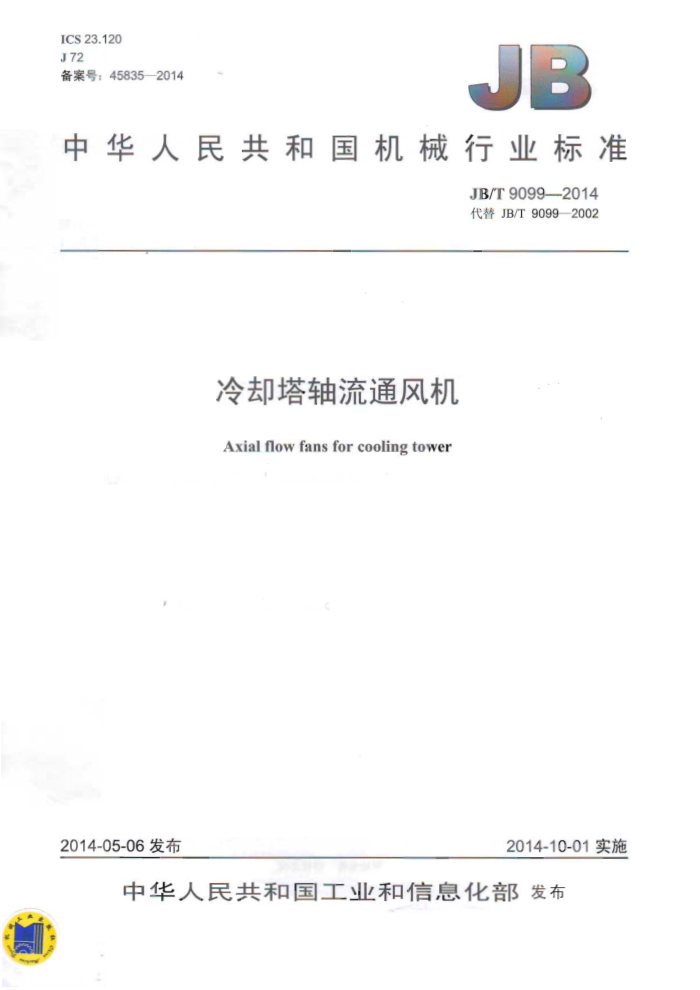

ICS23.120 J72 备案号：458352014
中华人民共和国机械行业标准
JB/T9099—2014 代替JB/T90992002
冷却塔轴流通风机
Axial flowfans for cooling tower
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T 9099--2014
目 次
前言 1 范围 2规范性引用文件 3要求 3.1基本设计要习
TI
3.2 零部件要求 3.3材料要求 3.4安装要求. 3.5 性能要求 3.6外观质量.. 3.7安全性能要求. 4试验方法.. 5检验规则 6 标志、包装
2
3
6.1　标志 6.2包装质量保证
7 JB/T9099-2014
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T90992002《冷却塔轴流通风机》，与JB/T9099-2002相比主要技术变化如下：
增加了新的机号与叶轮直径（见附录A）：增加了传动轴动平衡要求（见3.21）增加了通风机叶轮叶片应具有互换性的规 见322）；增加了减速器制造上空载实验应符合相关标准的规定（见32.6和3.27）；增加了叶片夹紧原栓的7损检测要求（见3.2.9）；增加了主要 部件之间的连接螺栓，应具有明确紧力矩值的规定（见3.10）；册除了通风 机所用材料的规定（2002年版3.3.1)；删除了通 风机
齿轮等主要受力部件的材料复证
2002年版33.3）
增加了 风机的铝 全铸件的规定（见33 增加了 通风 机的安装 求业见3.4 删除 通风机的最高口 轮效率的
2002年1 3.4.1
增加 通风 机的裕量 R 3.5.1); 删除 通风机的外观 求2002年版3 D; 删除 通 机的成套性 （2002年版3 Q: -删除
工
号≤60号者 根据供 双方协议 民行 2002年版374
中
删除 “每台通风机需 经制造厂接术检验部门检验合格：并附有产品备格证方能出厂”（2002 年版5. 删除了 通风机所有外购价的选用必领行合有美标准规定图 百合格证明 （2002年版5.2）；删除了 规定的通风机试验项目必须有试验报告或检验记录。”（2002年版53）；删除了“产 品成套生（ （包括出厂技术文件完整性）的检验。”（2002年版5.4 删除了“国家质量监机构提出型式检验的要求时”（2002年版5 删除了“需方对通风机制造监制、试验与验收的要求。”（2002年版50）：增加了“产品执行标准号”（见6.1f）删除了“包装箱标志应符台JB/T6444的规定。”（2002年版5.1.1.4）；删除了“应按装箱单规定的编号、项口、 频进行包装”（2002年版6.2.1）；删除了包装和运输的具体要求（2002年版6.2.2～6.2.5）；删除了“质量保证期内通风机因制造质量问题而发生损坏或不能正常工作时，供方应免费为需方修理或更换零件”（2002年版7.2）；
50
本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会（SAC/TC187）归口。 本标准起草单位：惠阳航空螺旋浆有限责任公司、浙江上风冷却塔有限公司、威海克莱特菲尔风机
股份有限公司。
本标准主要起草人：张保森、李伯瀚、李险峰、胡谷庆、寇巧娜、王新。 本标准所代替标准的历次版本发布情况为：
ZBJ72033-1989; JB/T 9099—1999、JB/T 9099—2002。
II JB/T 9099--2014
冷却塔轴流通风机
1范围
本标准规定了冷却塔轴流通风机（以下简称通风机）的技术要求、检验方法、检验规则、标志、包装和质量保证。
本标准适应于介质温度在15℃以下、相对湿度小 100%，循环水系统用工业冷却塔强制通风的通风机。
2规范性引用文件
下列文件 打于才 文件凡是不注日期 的引用文件， 共最新版本（包括所有的修改单）适用手本文
仅注日期的版本适用于本文件。
GB/T 36 业通风机 用标准化风道进行性能试验 GB/T 888 风机和罗艺 鼓风机噪声测量 法 GB/T 438 铝合金铸 GB/T 009 -2008 圆车 轮 精度制 第1部 轮齿同侧齿面偏差的定义和充许值
径向售 合偏差与径向跳动的定义和允许值
GB/T 00952 -2008 GB/T 0178 正业通风 中勿 能试验 GB/T 11365- 1989 无轮和准双曲面齿 GB/T13306 示牌 JB/T 6444 风机包装 通用技不条件 JB/T 6886 通风机 涂装技术条件 JB/T 6887 风机用铸铁件技术条件 JB/T 8689 通风机振动检测及其限值 JB/T 8690 工业通风机噪声限# JB/T 9050.1 圆柱齿轮减速器 通用技术条件 JB/T 9050.3 圆柱齿轮减速器 加载试验摩 JB/T 9101 通风机转子平衡
精度制 第 2
中
工
3要求
3.1基本设计要求
在规定的工作条件下，通风机及辅助设备设计使用年限不得少于10年（易损件除外），第一次大修前的安全运转时间应按不少于25000h设计。 3.2零部件要求 3.2.1通风机叶轮、传动轴应进行平衡校正，并应符合JB/T9101的规定。 3.2.2通风机叶轮应保证叶片具有互换性，按标准叶片的力矩值平衡校正。 3.2.3通风机叶片采用纤维树脂复合材料（FRP），能够通过有效检测手段，判定叶片的复合材料固化
- JB/T90992014
度控制在98%以上，保证叶片形状稳定能够获得理想的气动特性。 3.2.4通风机叶轮直径的公差值为叶轮直径的0.2%。 3.2.5通风机减速器中圆柱齿轮制造精度不低于GB/T10095.1~10095.2—2008规定的7级；锥齿轮制造精度不低于GB/T113651989规定的7级。 3.2.6通风机减速器应符合JB/T9050.1的规定。 3.2.7通风机减速器空载试验应符合JB/T9050.3的规定。 3.2.8通风机传动轴应按刚性轴设计，一阶临界转速应为工作转速的1.3倍以上。 3.2.9通风机叶片夹紧螺栓应进行无损检测。 3.2.10通风机主要零部件之间的连接螺栓，应规定明确的拧紧力矩值。 3.3材料要求 3.3.1通风机所有外露部分的材料应有耐腐蚀性或具有防腐措施。 3.3.2通风机铸铁件应符合JB/T6887的规定。 3.3.3通风机的铝合金铸件应符合GB/T9438的规定。 3.4安装要求 3.4.1减速器安装基面的水平度误差应不大于0.2/1000。 3.4.2叶轮与风筒的间隙应均勾，其径向单侧间隙应在叶轮直径的0.3%～0.8%范围内。 3.4.3通风机叶片安装角最大偏差不得超过0.5°，叶片尖部对应点轴向尺寸互差不得超过通风机直径的3/1000，叶片节距互差不大于通风机直径的3/1000。 3.5性能要求 3.5.1在额定转速下，在工作区域内，通风机的实测空气动力性能曲线与设计性能曲线的偏差应满足下列规定：
a）在规定的通风机压力或静压下，所对应的流量偏差为土5%；或在规定的流量下，所对应的通风
机的压力偏差或静压偏差为土5%； b）通风机叶轮效率不得低于其对应点效率的5%： c）在设计条件下，通风机的选型应确保在额定转速时，在满足系统阻力特性的条件下，通过选择
增加叶片安装角度能获得10%的风量裕量及相应20%的压力增加，由此产生的轴功率不作为确定电动机功率的依据。
3.5.2当通风机减速器环境温度≤50℃，减速器内最高油温≤85℃；当减速器环境温度>50℃时，应采取措施保证减速器正常使用。 3.5.3通风机振动速度有效值应为：刚性支承时≤4.6mm/s，挠性支承时≤7.1mm/s。 3.5.4通风机的噪声应符合JB/T8690的规定。 3.6外观质量
通风机涂装应符合JB/T6886的规定。 3.7安全性能要求 3.7.1通风机的带电装置应可靠地接地。 3.7.2通风机范围内所有电线均应用管子或防护套保护。 3.7.3通风机的传动轴和外露联轴器应设有可拆装的防护装置。 3.7.4通风机机号>No60号应配有振动速度超过规定值时的保护装置、减速器油温的报警防护装置。
2 JB/T 9099-2014
4试验方法
4.1 通风机叶轮的静平衡试验应符合JB/T9101的规定。 4.2通风机的机械运转试验，在油温稳定后，连续运转时间不得少于20min。 4.3通风机传动轴动平衡试验应符合JB/T9101的规定。 4.4通风机的空气动力性能出厂试验应符合GB/T1236的规定，现场试验应符合GB/T10178的规定在现场进行。 4.5 通风机振动速度的测定应符合JB/T8689的规定。 4.6 通风机的噪声测定按GB/T2888进行 4.7 通风机减速器空载试验应符合JB/T9050.3的规定。
5检验规则
5.1 通风机的出厂检验项目应包括：
a）叶轮的静平衡校正试验； b）传动轴的动平衡校正试验； c）减速器空载试验； d）通风机机械运转试验； e）装配质量、外观质量、涂装质量的检验。
5.2通风机的型式检验项目应包括：
a）空气动力性能试验； b）所有出厂检验项目； c）通风机的噪声测试。
5.3存在下列情况之一时，应进行型式检验：
a）新产品或老产品转厂生产的试制定型鉴定 b）正式生产后，如结构、材料和工艺有较大改变，可能影响产品性能时； c）产品停产3,年后，恢复生产时。
5.4对通风机的空力动力性能试验验收规定如下：新系列通风机必须对模型进行空气动力性能试验，并给出压力、流量、功率、转速的模型性能曲线。 5.5对通风机的噪声试验验收应在现场进行，其比A声级限值应符合JB/T8690的规定。 5.6机械运转试验机号 6标志、包装
6.1标志 6.1.1通风机及其独立部件在明显位置应有标牌，其内容包括：
a）产品名称和型号； b）主要的性能参数； c）产品编号; d）制造日期； e）制造厂商名称； f）产品执行标准号。 10606
JB/T9099-2014
注：独立部件指减速器、电动机等。 6.1.2在通风机零部件上，根据需要应有工作情况或调节位置的标志，如转子的旋转方向、油位线等。 6.1.3产品铭牌的尺寸与技术要求应符合GB/T13306的规定。 6.2包装
通风机包装应符合JB/T6444的规定。
7 质量保证
在需方遵守通风机安装、使用、保管、运输规定的条件下，保证期为从通风机投入使用时算起 8000h，但不超过自发货日期起18个月，以先到期者为准。
版权专有侵权必究
*
书号：15111·12152 定价：
JB/T9099-2014
12.00元
