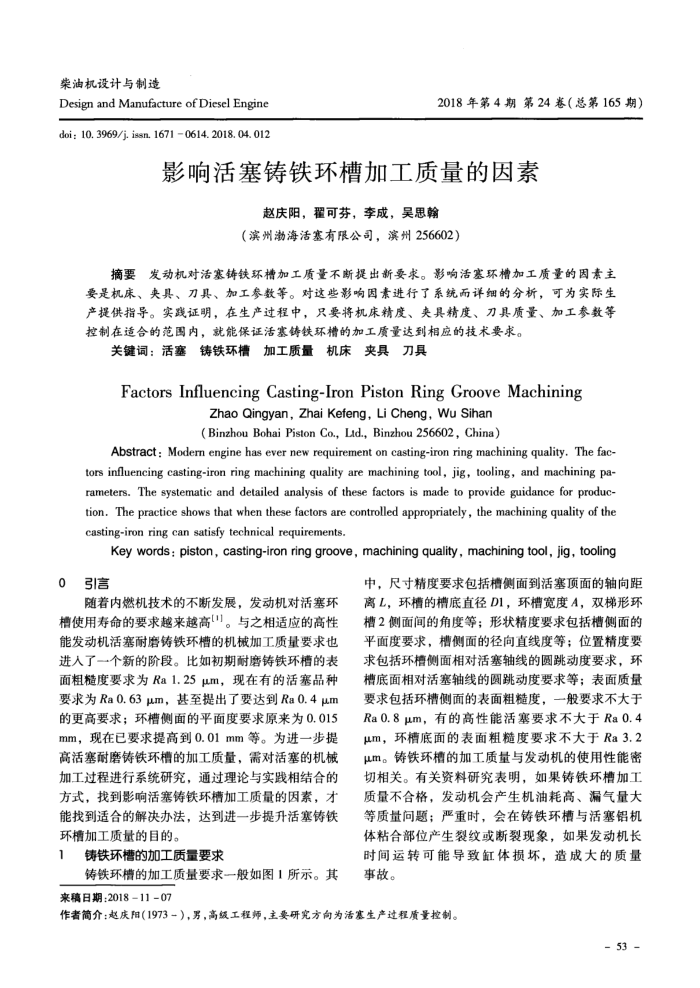

柴油机设计与制造
Design and Manufacture of Diesel Engine doi: 10. 3969/j. issn. 1671 0614. 2018. 04. 012
2018年第4期第24卷（总第165期）
影响活塞铸铁环槽加工质量的因素
赵庆阳，翟可芬，李成，吴思翰
（滨州渤海活塞有限公司，滨州256602）
摘要发动机对活塞铸铁环槽加工质量不断提出新要求。影响活塞环槽加工质量的因素主要是机床、夹具、刀具、加工参数等。对这些影响固素进行了系统而详细的分析，可为实际生产提供指导。实践证明，在生产过程中，只要将机床精度、来具精度、刀具质量、加工参数等控制在适合的范国内，就能保证活塞锈铁环槽的加工质量达到相应的技术要求。
关键词：活塞铸铁环槽加工质量机床夹具刀具
Factors Influencing Casting-Iron Piston Ring Groove Machining
Zhao Qingyan,Zhai Kefeng,Li Cheng,Wu Sihan(Binzhou Bohai Piston Co.,Lid.,Binzhou 256602,China)
Abstract: Modern engine has ever new requirement on casting-iron ring machining quality. The fac-tors influencing casting-iron ring machining quality are machining tool, jig, tooling, and machining pa-rameters. The systematic and detailed analysis of these factors is made to provide guidance for produc-tion. The practice shows that when these factors are controlled appropriately, the machining quality of the casting-iron ring can satisfy technical requirements.
Key words: piston, casting-iron ring groove, machining quality, machining tool, jig, tooling
0引言
随着内燃机技术的不断发展，发动机对活塞环槽使用寿命的要求越来越高]。与之相适应的高性能发动机活塞耐磨铸铁环槽的机械加工质量要求也进人了一个新的阶段。比如初期耐磨铸铁环槽的表面粗糙度要求为Ra1.25μm，现在有的活塞品种要求为Ra0.63μm，甚至提出了要达到Ra0.4μm 的更高要求；环槽侧面的平面度要求原来为0.015 mm，现在已要求提高到0.01mm等。为进一步提高活塞耐磨铸铁环槽的加工质量，需对活塞的机械加工过程进行系统研究，通过理论与实践相结合的方式，找到影响活塞铸铁环槽加工质量的因素，才能找到适合的解决办法，达到进一步提升活塞铸铁环槽加工质量的目的。
1
铸铁环槽的加工质量要求
铸铁环槽的加工质量要求一般如图1所示。其
来稿日期：201811-07
中，尺寸精度要求包括槽侧面到活塞顶面的轴向距离L，环槽的槽底直径D1，环槽宽度A，双梯形环槽2侧面闻的角度等；形状精度要求包括槽侧面的平面度要求，槽侧面的径问直线度等：位置精度要求包括环檀侧面相对活塞轴线的圆跳动度要求，环槽底面相对活塞轴线的圆跳动度要求等；表面质量要求包括环槽侧面的表面粗糙度，一般要求不大于 Ra0.8μm，有的高性能活塞要求不大于Ra0.4 um，环槽底面的表面粗糙度要求不大于Ra3.2 μm。铸铁环槽的加工质量与发动机的使用性能密切相关。有关资料研究表明，如果铸铁环槽加工质量不合格，发动机会产生机油耗高、漏气量大等质量问题；严重时，会在铸铁环槽与活塞铝机体粘合部位产生裂纹或断裂现象，如果发动机长时间运转可能导致缸体损坏，造成大的质量事故。
作者简介：赵庆阳(1973一），男，高级工程师，主要研究方向为活塞生产过程质量控制。
- 53 -
