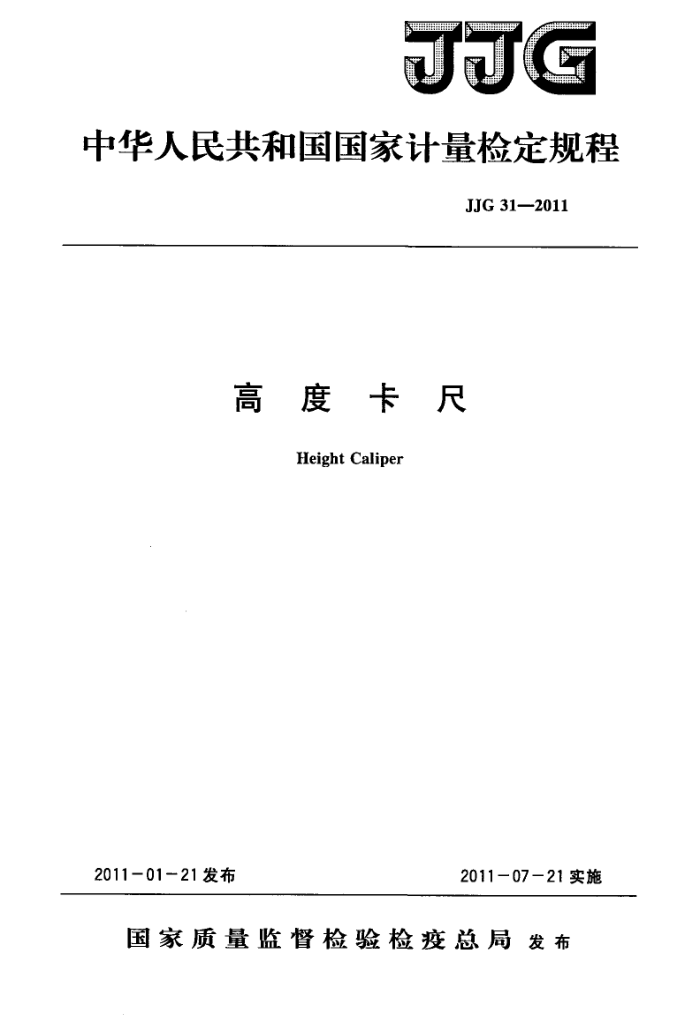

JJG
中华人民共和国国家计量检定规程
JJG 31—2011
高度卡尺
Height Caliper
2011-01-21发布
2011—07-21实施
国家质量监督检验检疫总局发布 JJG31—2011
高度卡尺检定规程 Verification Regulation
JJG 31--2011 代替JJG 31—1999
of Height Caliper
本规程经国家质量监督检验检疫总局于2011年1月21日批准，并自 2011年7月21日起施行。
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：陕西省计量科学研究院
参加起草单位：工业和信息化部电子第五研究所
本规程委托全国几儿何量工程参量计量技术委员会负责解释 JJG 31—2011
本规程主要起草人：
常青 (陕西省计量科学研究院) 张辉（陕西省计量科学研究院）
参加起草人：
张晓芬（工业和信息化部电子第五研究所） JJG 31—2011
目 录
1 范围 2 引用文献· 3 概述· N
(1 ) (1) (1) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (8) (8) (9) (12)
计量性能要求· 4.1 标尺标记的宽度和宽度差 4.2 量爪测量面和底座工作面的表面粗糙度 4.3 量爪测量面和底座工作面的平面度 4. 4 量爪测量面与底座工作面的平行度· 4.5 重复性 4.6 漂移· 4.7 零值误差· 4.8示值误差… 5通用技术要求 5.1外观 5.2各部分相互作用 5.3各部分相对位置： 6计量器具控制· 6.1检定条件…. 6.2 检定项目和检定设备 6.3检定方法 6.4检定结果的处理· 6.5 检定周期附录A高度卡尺示值误差测量结果不确定度评定 .. 附录B检定证书和检定结果通知书内页格式 JJG31—2011
高度卡尺检定规程
1范围
本规程适用于分度值或分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围（0～2000）mm各种规格的游标、带表和数显高度卡尺的首次检定、后续检定和使用中检查。
2 引用文献
本规程引用下列文献 JF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 GB/T21390一2008游标、带表和数显高度卡尺使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
高度卡尺是用来测量制件表面高度位置和精密划线的量具。其主要结构形式分别为
游标高度卡尺（见图1）、带表高度卡尺（见图2和图3）和数显高度卡尺（见图4和图5）。
4
图1游标高度卡尺
1一划线量爪；2--游标尺；3一主标尺；4一尺身：5—微动装置；6一尺框；7紧固螺钉；8—底座
1 JJG31—2011
.
10
C
图2单柱带表高度卡尺
图3双柱式带表高度卡尺
1划线量瓜；2圆标尺；3-指针；4一尺框； 5-双立柱；6—手轮；7-锁紧装置；8毫米计数器；
1一划线量瓜；2一圈标尺；3一尺身；4一微动装置 5一尺框；6一指针；7一紧固螺钉；8一旁米读数部位：
9一主标尺；10一底座
9一清零按钮；10一底座
2
图4单柱数显高度卡尺
图5双柱式数显高度卡尺
1划线盘爪；2一尺框；3-双立柱；4一手轮； 5-锁紧装置；6数字显示器；7—功能按钮；8一底座
1一划线量爪；2一尺框；3一主尺；4-微动装置
5—数字显示器；6-紧固螺钉；
7一功能按钮；8-底座
2 JJG31—2011
4计量性能要求
4.1标尺标记的宽度和宽度差 4.1.1 游标高度卡尺的主标尺和游标尺的标记宽度和宽度差应符合表1的规定
表1标记宽度和宽度差
mm
分度值 0. 02 0. 05 0. 10
标尺标记宽度
标尺标记宽度差
0. 02 0. 03 0. 05
0.08~0.18
4.1.2带表高度卡尺的主标尺标记和圆标尺标记宽度及指针末端宽度为(0.10~0.20)mm。 宽度差不超过0.05mm。 4.2量爪测量面和底座工作面的表面粗糙度
量爪测量面和底座工作面的表面粗糙度R。不大于表2的规定。
表2测量面的表面粗糙度
表面粗糙度R./μm
分度值（分辨力）/mm
量爪测量面
底座工作面
0.01,0.02 0.05，0.10
0. 2 0. 4
0. 4
4.3 量爪测量面和底座工作面的平面度
量爪测量面和底座工作面的平面度不大于表3的规定。
表3测量面的平面度量爪测量面的平面度
mm
测量上限 ≤1 000
底座工作面的平面度
0.003 0.004
0.005 0.006
1000 4.4量爪测量面与底座工作面的平行度
量爪测量面与底座工作面的平行度不超过表4的规定。
表4量测量面与底座工作面的平行度
mm
分度值（分辨力）
量爪测量面与底座工作面在同一平面时的平行度
0.005 0.008
0.01,0.02
0.05,0.10
4.5重复性
带表高度卡尺和数显高度卡尺重复性不超过表5的规定。
3 JJG 31-2011
表5 逅复性带表高度卡尺
mm
分度值/分辨力
数显高度卡尺
0. 01 0. 02 0. 05
0.005
0. 01
0.01
4.6漂移
数显高度卡尺的数字漂移在1h时间内不超过一个分辨力。 4.7零值误差
高度卡尺的量爪测量面与平板相接触（底座工作面与量瓜测量面在同一平面）时，游标上的“零”标记和“尾”标记与主标尺相应标记相互重合，重合度不超过表6的规定。
表6董合度 “零”标尺标记重合度
mm
分度值 0. 02 0. 05 0.10
“尾”标尺标记重合度
±0.010 ±0.020 ±0.030
±0.005
±0.010
4.8示值误差
高度卡尺最大允许误差不超过表7的规定。
表7最大允许误差
mm
分度值（分辨力）
测量上限
0. 05 最大允许误差
0. 10
0.01,0.02
≤200 200 ±0.03 ±0.04 ±0.05 ±0.07
±0.05
±0.10
±0.08
±0.10 ±0. 25
±0.15
5 通用技术要求 5.1外观 5.1.1高度卡尺表面镀层均匀、光泽协调致、标尺标记和计数器应清晰，表蒙透明清洁。无锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断线或粗细不匀等，以及影响外观质量的其他缺陷。 4
