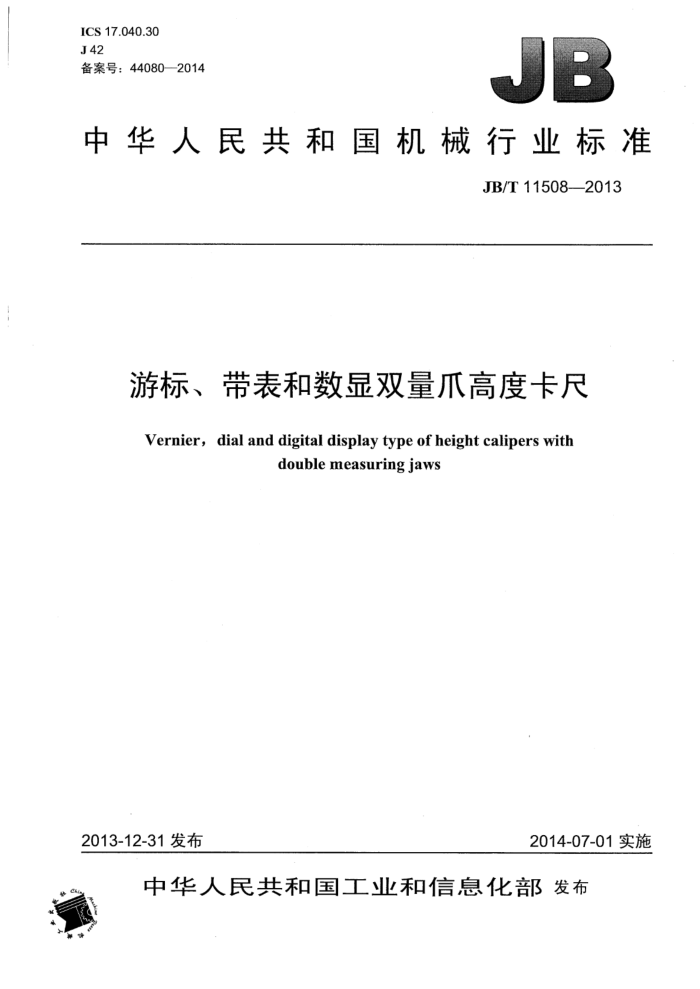

ICS17.040.30 J 42 备案号：44080—2014
中华人民共和国机械行业标准
JB/T11508—2013
游标、带表和数显双量爪高度卡尺
Vernier, dial and digital display type of height calipers with
double measuring jaws
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11508—2013
目 次
前言 1 范围.
T
规范性引用文件 3 术语和定义， 4 型式与基本参数
2
要求... 试验方法. 检验条件...
5 6 A
8 检验方法..
标志与包装附录A（规范性附录）工作面平面度的检验方法图1 游标双量爪高度卡尺图2 带表双量爪高度卡尺图3数显双量爪高度卡尺图A.1: 划线量爪工作面平面度的检验方法. 图A.2 测量爪（右）工作面平面度的检验方法图A.3 底座上工作面平面度的检验方法，图A.4 底座下工作面平面度的检验方法，图A.5 底座工作面在短边方向检查时，判断最小区域示意图
9
10 2
10 10 10
11
- JB/T11508—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林安一量具有限公司。 本标准参加起草单位：桂林市计量测试研究所。 本标准主要起草人：吴峰山、卿忠姣、郑学勇、莫鹏云。 本标准为首次发布。
II JB/T11508—-2013
游标、带表和数显双量爪高度卡尺
1范围
本标准规定了游标双量爪高度卡尺、带表双量爪高度卡尺和数显双量爪高度卡尺的术语和定义、型式与基本参数、要求、试验方法、检验条件、检验方法、标志与包装等。
本标准适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围上限至1000mm 的游标双量爪高度卡尺、带表双量爪高度卡尺和数显双量爪高度卡尺（以下简称“双量爪高度卡尺”)。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17163一2008几何量测量器具术语基本术语 GB/T17164一2008几何量测量器具术语产品术语 GB/T213902008游标、带表和数显高度卡尺
3术语和定义
GB/T17163—2008、GB/T17164—2008和GB/T21390——2008界定的以及下列术语和定义适用于本文件。 3.1
游标双量爪高度卡尺verniertypeofheightcaliperswithdoublemeasuringjaws 利用游标读数原理，对装置在尺框上的划线量爪与底座下工作面之间及尺框上的测量爪（右）工作
面与底座上工作面之间相对移动分隔的距离进行读数的测量器具。 3.2
带表双量爪高度卡尺dialtypeofheightcaliperswithdoublemeasuringjaws 借助齿轮齿条传动系统使指针沿圆标尺运动，对装置在尺框上的划线量爪工作面与底座下工作面之
间及尺框上的测量爪（右）工作面与底座上工作面之问相对移动分隔的距离进行读数的测量器具。 3.3
数显双量爪高度卡尺digitaldisplaytypeofheightcaliperswithdoublemeasuringjaws 利用电子数字显示测量系统对尺框上的划线量爪工作面与底座下工作面之间及尺框上的测量爪
（右）工作面与底座上工作面之间相对移动分隔的距离进行读数的测量器具。 3.4
响应速度 responsespeed 数显双量爪高度卡尺能正常显示数值时，尺框相对于尺身的最大移动速度。
4型式与基本参数
4.1双量爪高度卡尺的型式如图1～图3所示。图示仅供图解说明，不表示详细结构。
1 JB/T11508—2013
19
18
17 16
15 .14 13
12
1
10
T
说明：
测量爪(右)； 10 一百分表表杆紧固螺钉； 14- 一底座下工作面。 11- 测量爪（右）工作面； 12——底座上工作面；
一划线量爪工作面；划线量爪；一尺框；一游标尺：
一主游标尺：一微动装置；
13—底座；
5
2
7—-尺身； 8一紧固螺钉：
图1游标双量爪高度卡尺
2 JB/T11508—2013
g
1
说明：
划线量爪工作面： 2-划线量爪； 3--—毫米读数部位； 4——主标尺；
一尺框；一圆标尺；一微动装置； 11- 一测量爪（右)；一尺身；
测量爪（右）工作面； 14- 一底座上工作面： 15- 底座；
紧固螺钉；
5- 6- 7-
13-
9
10— 一指针；
12- -百分表表杆紧固螺钉； 16- 底座下工作面。
R
图2 带表双量爪高度卡尺 JB/T115082013
三
ON/OFFZERO mm
20.00
HOLD 区
TOL
口
ABS D mm
说明：
一尺身；电子数显器： 10 -百分表表杆紧固螺钉：功能按钮： 11- 测量爪（右）工作面；紧固螺钉； 12- 底座上工作面：图3 数显双量爪高度卡尺
划线量爪工作面； -划线量爪；一尺框；微动装置：
测量爪(右)；
13—底座； 14 一底座下工作面。
9-
1 7.
N JB/T11508——2013
4.2 2双量爪高度卡尺的测量范围及基本参数见表1。
表1
单位为毫米
基本参数（推荐值）
测量范围
1.a 67 67 87
12 53 65 85
0~150、0~200、0~300
0~500 0~1000
当11、12的长度超过表中推荐值时，其技术指标由供需双方技术协议确定。
4.3测量范围上限大于200mm的双量爪高度卡尺应具有微动装置。 4.4根据用户需要，双量爪高度卡尺可提供安装杠杆表和其他指示表的附件，其安装杠杆表的孔或槽的尺寸及尺寸极限偏差为4H8、6H8或8H8。 4.5双量爪高度卡尺尺身应有足够的长度，以保证在测量范围上限时尺框及微动装置不至于伸出尺身之外，并宜具有（315）mm的测量长度裕量，以方便使用。
5要求
5.1外观
双量爪高度卡尺的外观按GB/T21390--2008中5.1的规定。 5.2相互作用
双量爪高度卡尺的相互作用按GB/T21390一2008中5.2的规定。 5.3材料和工作面硬度 5.3.1双量爪高度卡尺一般采用碳钢、工具钢或不锈钢制造，带有划线功能的划线量爪应镶硬质合金或其他坚硬耐磨材料。 5.3.2测量爪（右）工作面的硬度不应低于551HV（或52.5HRC），底座上、下工作面的硬度不应低于509HV（或50HRC)。 5.4工作面的表面粗糙度
双量爪高度卡尺划线量爪工作面、测量爪工作面及底座上、下工作面的表面粗糙度的Ra值不应超过表2的规定。
表2
表面粗糙度Ra
分度值/分辨力
μm
mm
划线量爪工作面、测量爪（右）工作面
底座上、下工作面
0.01、0.02 0.05、0.10
0.2 0.4
0.4
5.5标尺标记
游标双量爪高度卡尺、带表双量爪高度卡尺的标尺标记按GB/T21390一2008中5.5的规定。
5
