JJG

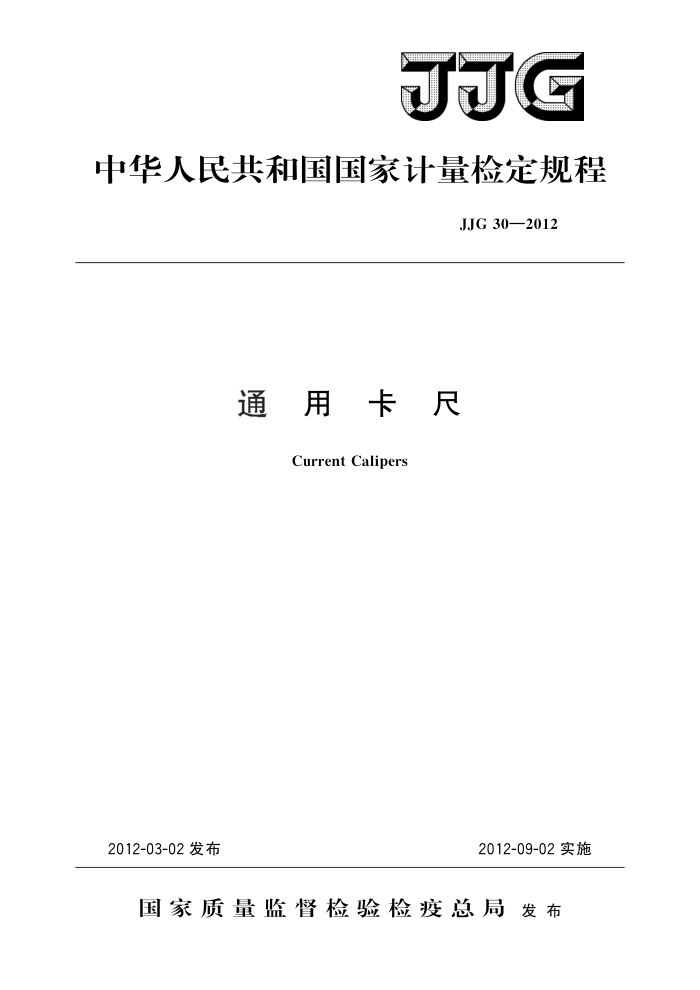

中华人民共和国国家计量检定规程
JJG30—2012
通用卡尺
Current Calipers
2012-09-02实施
2012-03-02发布
国家质量监督检验检疫总局发布 JJG 30—2012
通用卡尺检定规程 Verification Regulation
JJG 30—2012 代替JJG30—2002
of Current Calipers
归口单位：全国几何量工程参量计量技术委员会起草单位：陕西省计量科学研究院
工业和信息化部电子第五研究所
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 30—2012
本规程起草人：
常青 (陕西省计量科学研究院) 张辉 (陕西省计量科学研究院) 张晓芬（工业和信息化部电子第五研究所） JJG30—2012
目 录
引言 1 范围· 2 引用文件 3 概述.
(Ⅱ) (1) (1) (1) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (6) (6) (6) (7) (7) (7) (8) (11) (11) (12)
计量性能要求 4. 1 标尺标记的宽度和宽度差 4. 2 测量面的表面粗糙度 4.3 测量面的平面度 4. 4 圆弧内量爪的基本尺寸偏差和平行度 4.5 刀口内量爪的平行度· 4.6 零值误差·· 4.7 示值变动性· 4.8 漂移· 4. 9 示值误差和细分误差：
4
通用技术要求 5.1 外观· 5.2 各部分相互作用 5.32 各部分相对位置.. 6计量器具控制 6.1检定条件. 6.2检定项目和检定设备· 6.3检定方法· 6.4检定结果的处理…· 6.5 检定周期· 附录A检定证书/检定结果通知书内页信息及格式
5
- JJG 30—2012
引言
JJG30《通用卡尺》、JJG31《高度卡尺》、JJF1072《齿厚卡尺校准规范》共同构成卡尺类量具的计量技术法规。
JJG30《通用卡尺》编写是按照JJF1002一2010《国家计量检定规程编写规则》的规定，对JJG30一2002《通用卡尺》进行修订的。与JJG30一2002《通用卡尺》相比，除编辑性修改外主要技术变化如下：
依据JJG146一2011《量块》，取消了6等量块的技术要求（见6.2）；一依据JJG63一2007《刀口形直尺》，取消了0级和1级的要求（见6.2）；
一考虑到深度卡尺具有I、Ⅱ、Ⅲ种结构型式，而I型是最为常见的，检定规程
对深度卡尺的适用范围限制为I型深度卡尺，其他型式参照执行；
示值最大允许误差中，取消了（0～150）mm分挡，均归为小于200mm的统
一指标，同时增加（070）mm分挡（见4.9）；
取消“刀口内量爪的基本尺寸”的要求，改用对刀口内量爪的示值误差进行控
制（见4.9和6.3.12）；
增加对数显类卡尺细分误差的要求（见4.9和6.3.12）；一增加对尺身长度的要求（见5.2.3）；各部分相对位置中增加“游标尺刻线与主标尺刻线应平行，无目力可见的倾
-
一
斜”的要求（见5.3.1）；
增加“卡尺两外量爪合并时，应无目力可见的间隙”的要求（见5.3.4）；在示值误差的计量性能要求中增加“游标、带表或数显卡尺外量爪示值误差在
里外端两个位置测量时，其读数之差不大于相应测量范围内最大允许误差的绝对值”的规定，以控制和保证实际使用的卡尺量爪平行度和里外端的尺寸（见4.9）。
JJG30一2002的历次版本发布情况：
JJG30—1992、JJG32—1987、JJG192—1979、JJG400—1985、JJG526
1988合并；
JJG30—1984。
II JJG30—2012
通用卡尺检定规程
1范围
本规程适用于分度值或分辨力为0.01mm，0.02mm，0.05mm和0.10mm，测量范围0～2000mm各种规格游标、带表或数显卡尺、I型深度卡尺的首次检定、后续检定和使用中检查，其他类型卡尺也可参照执行。
2 引用文件
本规程引用下列文件： GB/T21388一2008游标、带表和数显深度卡尺 GB/T21389一2008游标、带表和数显卡尺凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
通用卡尺是利用带有量爪（或基准面）的尺框在尺身上相对运动，通过游标、指示表或数显形式显示尺身和尺框上两量爪（或测量面）之间的平行间距，用于测量外尺寸、内尺寸和深度尺寸以及盲孔、阶梯形孔及凹槽等相关尺寸的计量器具。其主要结构形式分别为游标卡尺（见图1、图2、图3）、数显卡尺（见图4、图5）、带表卡尺（见图6）、I型游标深度卡尺（见图7）、I型数显深度卡尺（见图8）。
6
5
5
1
t lunnlhnnlanlunlhnid
=
0.02 mm
. .-
1
18
7
图1带刀口内量爪游标卡尺
1一刀口内量爪；2一尺框；3一紧固螺钉；4一尺身；5一主标尺；
6一深度测量杆；7一深度测量面；8—游标尺；9一外量爪
- JJG30—2012
5
椰
7924
26/27282930
0. 02 mm
23
w.
9
网
7
6
图2带刀口外量爪游标卡尺
1一刀口外量爪；2一尺框；3一紧固螺钉：4一尺身；5一主标尺：
6一微动装置；7一游标尺；8一圆弧内量爪；9一外量爪
3
2
4
O
9194195196197/198199200 wutunuunhn
0, 02 mm
ful luluul
294
X
5
图3带圆弧内量爪游标卡尺
1一尺框；2一紧固螺钉；3一尺身；4一主标尺；5一微动装置；
一游标尺；7 一圆弧内量爪；8一外量爪
2
3
6
000.00 mm
8
图4带刀口内量爪数显卡尺
1一刀口内量爪；2一尺框；3一紧固螺钉；4一数字显示器；5一尺身；
6—深度测量杆；7一深度测量面；8一功能按钮；9外量爪
2 JJG30—2012
3
1
mm
000.00
5
6
图5带圆弧内量爪数显卡尺
1一尺身；2一尺框；3一紧固螺钉；4一数字显示器；5一微动装置；
6一功能按钮；7一外量爪；8一圆弧内量爪
2
A
3
5
6
8
10
图6带表卡尺
1一刀口内量爪；2一尺框；3一紧固螺钉；4一尺身；5一主标尺；6一深度测量杆；
一深度测量面；8一圆标尺；9一毫米读数部位；10一外量爪
3
4
O 0. 02
w nltnn
lnlgluu
..
0234789
6
图7I型游标深度卡尺
1一尺身测量面；2一尺框；3一紧固螺钉；4一尺身；5一主标尺；
6一游标尺；7一基座；8一尺框测量面
3
