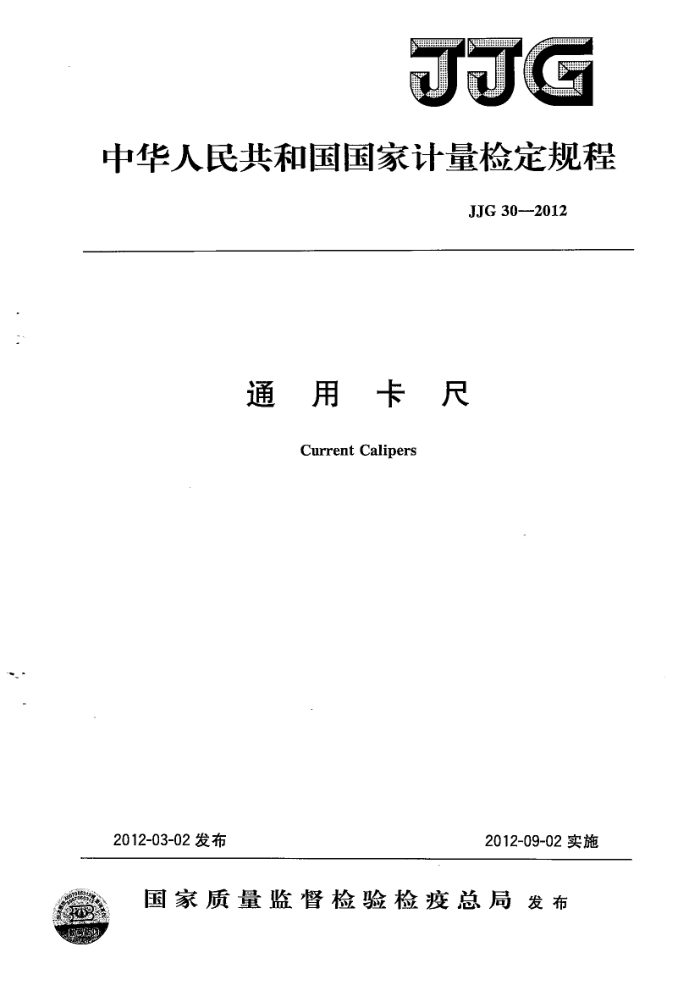

JJG
中华人民共和国国家计量检定规程
JJG 30--2012
通用卡尺
Current Calipers
2012-03-02发布
2012-09-02实施
国家质量监督检验检疫总局发布 JJG30—2012
通用卡尺检定规程 Verification Regulation
JJG 30—2012 代替JJG30—2002
of Current Calipers
归口单位：全国几何量工程参量计量技术委员会起草单位：陕西省计量科学研究院
工业和信息化部电子第五研究所
本规程委托全国儿何量工程参量计量技术委员会负责解释 JJG30—2012
本规程起草人：
常青 (陕西省计量科学研究院) 张辉 (陕西省计量科学研究院) 张晓芬（工业和信息化部电子第五研究所） JJG30—2012
目 录
(I) (1) (1) (1) (4)
引言 1 范围. 2 引用文件· 3 概述· 4计量性能要求 4.1 标尺标记的宽度和宽度差 4.2 测量面的表面粗糙度 4. 3 测量面的平面度· 4. 4 圆弧内量爪的基本尺寸偏差和平行度 4. 5 刀口内量爪的乎行度 4.6 零值误差· 4. 7 示值变动性 4.8 漂移.· 4.9 示值误差和细分误差 5通用技术要求. 5.1 外观· 5.2各部分相互作用 5.3各部分相对位置 6计量器具控制 6.1 检定条件 6.2# 检定项目和检定设备 6.3 检定方法· 6.4 检定结果的处理 .. 6.5检定周期附录A检定证书/检定结果通知书内页信息及格式
.
(4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (6) (6) (6) (7) (7) (7) (8) (11) (11) (12)
..
*
.. JJG30—2012
引言
JJG30《通用卡尺》、JJG31《高度卡尺》、JJF1072《齿厚卡尺校准规范》共同构成卡尺类量具的计量技术法规。
JJG30《通用卡尺》编写是按照JJF1002一2010《国家计量检定规程编写规则》的规定，对JJG30一2002《通用卡尺》进行修订的。与JJG30一2002《通用卡尺》相比，除编辑性修改外主要技术变化如下：
依据JJG146—2011《量块》，取消了6等量块的技术要求（见6.2)；依据JJG63一2007《刀口形直尺》，取消了0级和1级的要求（见6.2）；一考虑到深度卡尺具有1、Ⅱ、Ⅲ种结构型式，而I型是最为常见的，检定规程
对深度卡尺的适用范围限制为I型深度卡尺，其他型式参照执行；
一示值最大允许误差中，取消了（0～150）mm分挡，均归为小于200mm的统一指标，同时增加（0~70）mm分挡（见4.9）；
取消 刀口内量爪的基本尺寸 ”的要求，改用对刀口内量爪的示值误差进行控
制（见4.9和63.12)；
曹加对数显类卡尺细分误差的要求（见4.9和6.3.12)；增加对尺身长度的要求（见5.2.3)；备部分相对位置中增加“游标尺刻线与主标尺刻线应平行，无目力可见的倾
斜”的要求（见5.3.1)；
增加“卡尺两外量爪合并时， 应无目力可见的间隙”的要求（见5.3.4)；在示值误差的计量性能要求中增加“游标、带表或数显卡尺外量爪示值误差在
里外端两个位置测量时，其读数之差不大于相应测量范围内最大允许误差的绝对值”的规定，以控制和保证实际使用的卡尺量爪平 行度和里外端的尺寸（见49）。
JJG30—2002的历次版本发布情况：
-JG30—1992、JJG32—1987、JJG192—1979、JJG400—1985、JJG526-
1988合并；
JJG30—1984。
I JJG30—2012
通用卡尺检定规程
1范围
本规程适用于分度值或分辨力为0.01mm，0.02mm，0.05mm和0.10mm，测量范围0～2000mm各种规格游标、带表或数显卡尺、I型深度卡尺的首次检定、后续检定和使用中检查，其他类型卡尺也可参照执行。
2引用文件
本规程引用下列文件： GB/T21388一2008游标、带表和数显深度卡尺 GB/T21389—2008游标、带表和数显卡尺凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
通用卡尺是利用带有量爪（或基准面）的尺框在尺身上相对运动，通过游标、指示表或数显形式显示尺身和尺框上两量爪（或测量面）之间的平行间距，用于测量外尺寸、内尺寸和深度尺寸以及盲孔、阶梯形孔及凹槽等相关尺寸的计量器具。其主要结构形式分别为游标卡尺（见图1、图2、图3）、数显卡尺（见图4、图5）、带表卡尺（见图6）、I型游标深度卡尺（见图7）、I型数显深度卡尺（见图8）。
6
5
2
4
a
弯
m
0.02 mm Jeulunlull
yurlunt
0
4
8
图1带刀口内量爪游标卡尺
1一刀口内量爪；2一尺框；3一紧固螺钉；4一尺身；5一主标尺；
6—深度测量杆；7—深度测量面；8—游标尺；9—外量爪
1 JJG30—2012
5
O
1
ii 24 252627282936
0.02mm
34 4567890
金
.7
16
0
8
X
图2 带刀口外量爪游标卡尺
刀口外量爪2一尺框 紧固螺钉，4—尺身；5一主标尺，
微动装置：7- 一游标尺 圆弧内量爪： 9一外量爪 2
咖
199200
194
Of
10
0. 02 mm
34567890
图3 带圆弧内量爪游标卡尺
1-尺框；2一紧固螺钉；3—尺身；4—主标尺；5-微动装置；
一游标尺；7一圆弧内量爪；8一外量瓜
6
一
mm
000.00
18
图4带刀口内量爪数显卡尺
1一刀口内量爪；2一尺框；3—紧固螺钉；4一数字显示器；5—尺身；
6一深度测量杆；7一深度测量面；8一功能按钮；9一外量爪
2 JJG30—2012
mm
000.00
厦
6
5
图5带圆弧内量爪数显卡尺
1一尺身：2一尺框；3一紧固螺钉；4一数字显示器；5一微动装置；
6-功能按钮；7一外量爪；8一圆弧内量瓜
3
2
4
5
6
8
10
图6带表卡尺
1刀口内量爪；2—尺框；3一紧固螺钉；4一尺身；5—主标尺；6—深度测量杆；
7一深度测量面；8一圆标尺；9一毫米读数部位；10一外量爪
5
2
3
4
02
w jantbintnned
lnentitisulmir mu
m
F
023478
6
图7I型游标深度卡尺
1—尺身测量面；2尺框；3—紧固螺钉；4—尺身；5主标尺；
6一游标尺；7一基座；8一尺框测量面
3
