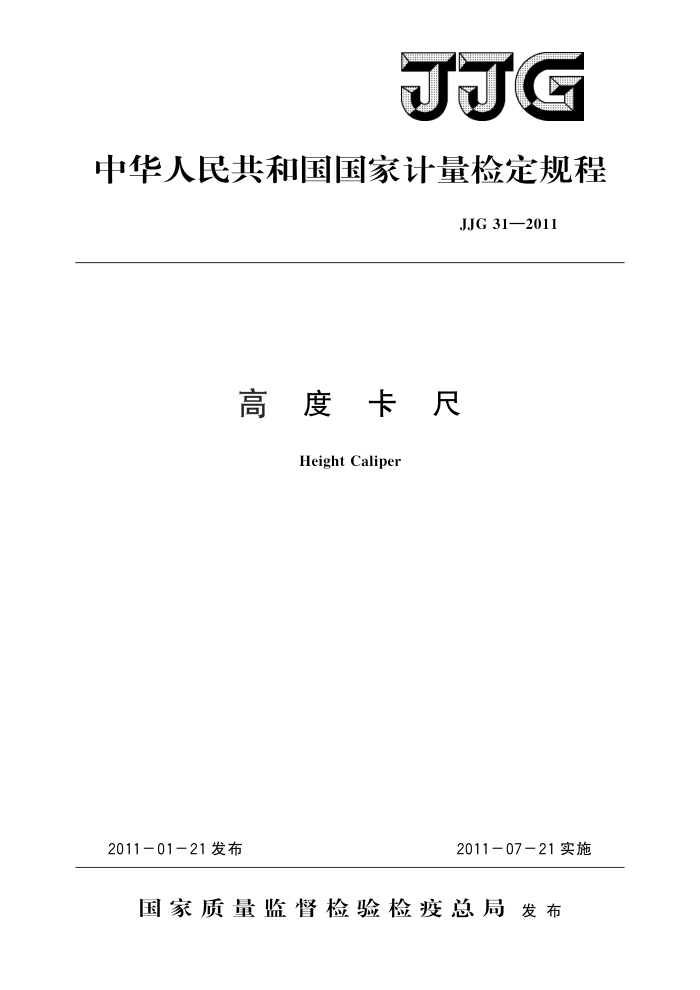

JJG
中华人民共和国国家计量检定规程
JJG31—2011
高度卡尺
Height Caliper
201107－21实施
2011-01-21发布
国家质量监督检验检疫总局发布 JJG 31—2011
高度卡尺检定规程 Verification Regulation
JJG 31—2011 代替JJG31—1999
of Height Caliper
本规程经国家质量监督检验检疫总局于2011年1月21日批准，并自
2011年7月21日起施行。
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：陕西省计量科学研究院参加起草单位：工业和信息化部电子第五研究所
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 312011
本规程主要起草人：
常青（陕西省计量科学研究院）张辉 (陕西省计量科学研究院)
参加起草人：
张晓芬（工业和信息化部电子第五研究所） JJG31—2011
目 录
1 范围· 2 引用文献· 3 概述·
(1) (1) (1) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (8) (8) (9) (12)
计量性能要求 4.1标尺标记的宽度和宽度差. 4.2 量爪测量面和底座工作面的表面粗糙度 4. 3 量爪测量面和底座工作面的平面度 4. 4 量爪测量面与底座工作面的平行度 4.5 重复性 4.6 漂移 4.7 零值误差. 4.8 示值误差 5通用技术要求· 5.1 外观.. 5.2 各部分相互作用· 5.3各部分相对位置 6计量器具控制· 6.1 检定条件. 6.27 检定项目和检定设备： 6.3检定方法 6.4 检定结果的处理. 6.5检定周期· 附录A高度卡尺示值误差测量结果不确定度评定附录B 检定证书和检定结果通知书内页格式
4 JJG31—2011
高度卡尺检定规程
1范围
本规程适用于分度值或分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围（0～2000）mm各种规格的游标、带表和数显高度卡尺的首次检定、后续检定和使用中检查。
2 引用文献
本规程引用下列文献 JJF1001一1998通用计量术语及定义 JJF1059—1999 测量不确定度评定与表示 GB/T21390一2008游标、带表和数显高度卡尺使用本规程时，应注意使用上述引用文献的现行有效版本
3概述
高度卡尺是用来测量制件表面高度位置和精密划线的量具。其主要结构形式分别为游标高度卡尺（见图1）、带表高度卡尺（见图2和图3）和数显高度卡尺（见图4和图5）。
4
3
H
H
图1游标高度卡尺
1一划线量爪：2一游标尺：3一主标尺：4一尺身：5一微动装置；6一尺框；7一紧固螺钉：8一底座
1 JJG31—2011
10
10
图2单柱带表高度卡尺
图3双柱式带表高度卡尺
1一划线量爪；2一圆标尺；3一尺身；4一微动装置； 5一尺框；6一指针；7一紧固螺钉；8一毫米读数部位；
1一划线量爪；2一圆标尺；3一指针；4一尺框： 5一双立柱；6一手轮；7一锁紧装置：8一毫米计数器：
9一主标尺；10一底座
9一清零按钮；10一底座
- - D
品 OT1
图4单柱数显高度卡尺
图5双柱式数显高度卡尺
1一划线量爪；2一尺框；3一主尺；4一微动装置；
1一划线量爪；2一尺框；3一双立柱；4一手轮； 5一锁紧装置；6一数字显示器；7一功能按钮；8一底座
5一数字显示器；6一紧固螺钉；
7一功能按钮；8一底座
2 JJG31—2011
4计量性能要求
4.1 标尺标记的宽度和宽度差 4.1.1 游标高度卡尺的主标尺和游标尺的标记宽度和宽度差应符合表1的规定。
表1标记宽度和宽度差
mm
分度值 0.02 0.05 0.10
标尺标记宽度
标尺标记宽度差
0.02 0.03 0. 05
0.08~0.18
4.1.2 带表高度卡尺的主标尺标记和圆标尺标记宽度及指针末端宽度为（0.10～0.20)mm。 宽度差不超过0.05mm。 4.2量爪测量面和底座工作面的表面粗糙度
量爪测量面和底座工作面的表面粗糙度R。不大于表2的规定。
表2测量面的表面粗糙度
表面粗糙度R./μm
分度值（分辨力）/mm
量爪测量面
底座工作面
0. 2 0. 4
0.01.0.02 0.05,0.10
0. 4
4.3 量爪测量面和底座工作面的平面度
量爪测量面和底座工作面的平面度不大于表3的规定。
表3测量面的平面度量爪测量面的平面度
mm
底座工作面的平面度
测量上限 ≤1000
0.005 0.006
0.003 0.004
1000L≤2000 注：底座工作面轮廊边缘1mm范围内不计，工作面只允许中间凹。
4.4 量爪测量面与底座工作面的平行度
量爪测量面与底座工作面的平行度不超过表4的规定。
表4量爪测量面与底座工作面的平行度
mm
分度值（分辨力）
量爪测量面与底座工作面在同一平面时的平行度
0.005 0.008
0.01,0.02
0.05,0.10
4. 5 重复性
带表高度卡尺和数显高度卡尺重复性不超过表5的规定。
3 JJG31—2011
表5重复性带表高度卡尺
mm
分度值/分辨力
数显高度卡尺
0.005
0. 01
0. 01 0.02 0.05
0.01
4.6漂移
数显高度卡尺的数字漂移在1h时间内不超过一个分辨力。 4.7零值误差
高度卡尺的量爪测量面与平板相接触（底座工作面与量爪测量面在同一平面）时，游标上的“零”标记和“尾”标记与主标尺相应标记相互重合，重合度不超过表6的规定。
表6重合度 “零”标尺标记重合度
mm
分度值 0.02 0. 05 0. 10
“尾”标尺标记重合度
±0.010 ±0.020 ±0.030
±0.005
±0.010
4.8 示值误差
高度卡尺最大允许误差不超过表7的规定。
表7最大允许误差
mm
分度值（分辨力）
0.01,0.02
测量上限
0.10
0.05 最大允许误差
±0.03 ±0.04 ±0.05 ±0.07
≤200 200 ±0.05
±0.10
±0.08
±0.10 ±0.25
±0.15
5 通用技术要求
5.1外观 5.1.1 高度卡尺表面镀层均匀、光泽协调一致、标尺标记和计数器应清晰，表蒙透明清洁。无锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断线或粗细不匀等。 以及影响外观质量的其他缺陷。 4
