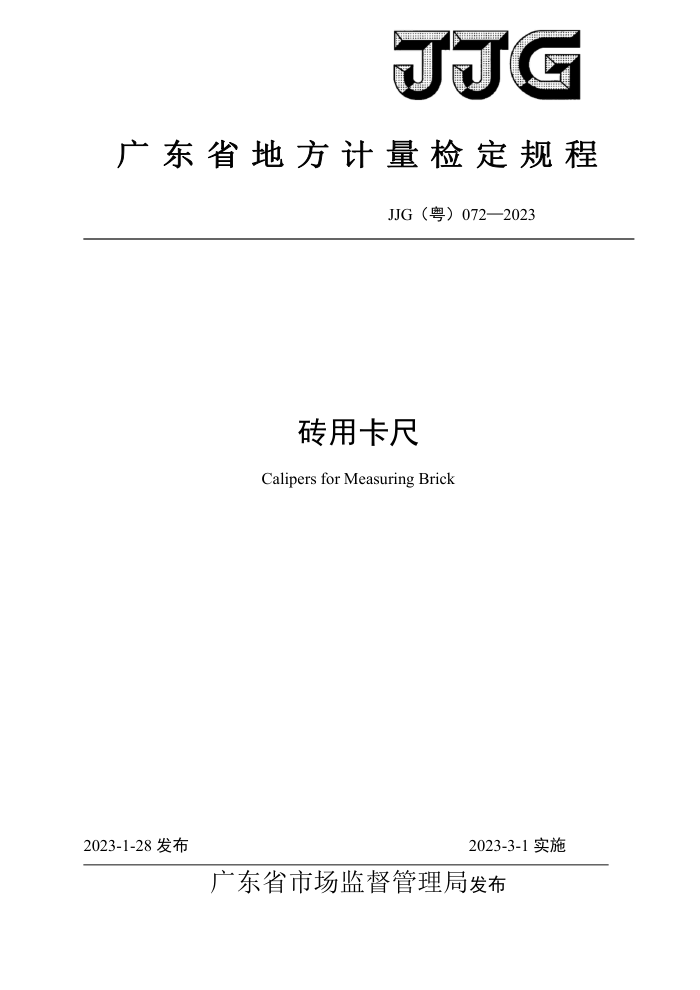

JJG
广东省地方计量检定规程
JJG（粤）072—2023
砖用卡尺 Calipers for Measuring Brick
2023-1-28发布
2023-3-1实施
广东省市场监督管理局发布 JJG（粤）072—2023
砖用卡尺检定规程
JJG （粤）072-2023
Verification Regulation of Calipers for Measuring Brick
归口单位：广东省市场监督管理局
主要起草单位：广东省计量科学研究院
参加起草单位：广东省珠海市质量计量监督检测所
广东省计量测试学会
本规程委托主要起草单位负责解释 JJG（粤）072—2023
本规程主要起草人：
梁英奇（广东省计量科学研究院）
卫作之（广东省计量科学研究院）
何世锐（广东省计量科学研究院）
参加起草人：
刘薇（广东省计量科学研究院）刘小萍（广东省计量科学研究院）王琨（广东省珠海市质量计量监督检测所）刘震中（广东省计量测试学会） JJG（粤）072—2023
目录
引言
(II) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (6) (9) (12)
范围， 2 概述 3 计量性能要求 3.1 标尺标记宽度和宽度差 3.2 测量面的表面粗糙度 3.3 测量面的平面度 3.4 副标尺零值误差， 3.5 示值误差 4 通用技术要求 4.1 外观 4.2 各部位相互作用. 5 计量器具控制 5.1 检定条件， 5.2 检定项目和主要检定器具 5.3 检定方法 5.4 检定结果的处理. 5.5检定周期，附录A砖用卡尺主标尺示值误差测量结果不确定度的评估附录B砖用卡尺副标尺示值误差测量结果不确定度的评估附录C检定证书/检定结果通知书内页信息及格式
1 JJG（粤）072—2023
引言
JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、 JF1010-1987《长度计量名词术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》 共同构成本规程制订的基础性系列规范。
本规程参考了JJG30-2012《通用卡尺》和GB/T2542-2012《砌墙砖试验方法》制定本规程为首次发布。
I JJG（粤）072—2023
砖用卡尺检定规程
1范围
本规程适用于主标尺分度值0.5mm，测量范围上限至500mm，副标尺分度值0.1mm，测量范围为（-15~+30）mm砖用卡尺的首次检定、后续检定和使用中检查。
2 概述
砖用卡尺是利用游标原理对砌墙砖的几何尺寸、弯曲量和杂质凸出量等进行测量的长度计量器具，其结构示意图见图1。
13
4
10
H
图1砖用卡尺结构示意图
1一左支脚；2一紧固螺钉；3一主尺；4—副标尺；5一游标尺；6一尺框；7 右支脚；8、12- 一测量基面：
9、11一主尺测量面：10一副标尺测量面：13一左支脚对线斜面棱边：14一右支脚对线斜面棱边
3计量性能要求
3.1标尺标记宽度和宽度差
砖用卡尺主标尺和游标尺标记宽度为（0.08~0.18）mm，标尺标记宽度差为0.05mm。 3.2测量面的表面粗糙度
砖用卡尺测量面的表面粗糙度应不超过R.0.8um。 JJG（粤）072—2023
3.3测量面的平面度
砖用卡尺副标尺测量面的平面度和左、右支脚侧面测量面的平面度及底部测量基面的平面度应不超过0.005mm。 3.4副标尺零值误差
砖用卡尺副标尺的零值误差应不超过表1的规定。
单位：mm
表1副标尺零值误差
“零"标记重合度
“尾"标记重合度
± 0.03
±0.05
3.5示值误差
主标尺和副标尺示值的最大允许误差应不超过表2的规定。
单位：mm
表2示值的最大允许误差
尺型主标尺副标尺
最大允许误差
±0.5 ± 0.2
4 通用技术要求
4.1外观 4.1.1 砖用卡尺的表面不应有锈蚀、碰伤、毛刺、镀层脱落和明显划痕及影响外观质量的其它缺陷，标尺刻线应清晰、均匀。 4.1.2砖用卡尺上应标有分度值、型号、制造厂名（或商标）和出厂编号。 4.1.3 3后续检定和使用中检查的砖用卡尺不应有影响使用性能及准确度的外观缺陷。 4.2各部位相对位置
游标标记表面棱边至副标尺尺身标记表面的距离不大于0.3mm。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1# 检定室内温度为（20±10）°℃。 5.1.2 2检定室内相对湿度不大于70%。 5.2检定项目和检定设备 2
