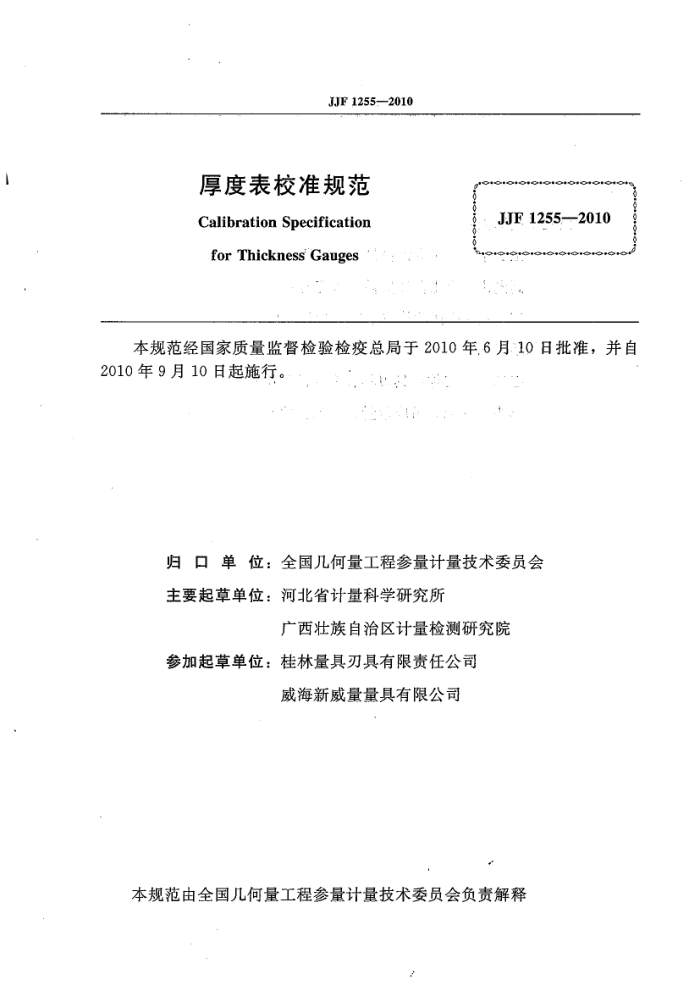

JJF1255—2010厚度表校准规范 Calibration Specification for Thickness Gauges
JJF 1255—2010
本规范经国家质量监督检验检疫总局于2010年.6月：10日批准，并自
2010年9月10日起施行。
归口单位：全国儿何量工程参量计量技术委员会主要起草单位：河北省计量科学研究所
广西壮族自治区计量检测研究院
参加起草单位：桂林量具刃具有限责任公司
威海新威量量具有限公司
本规范由全国几何量工程参量计量技术委员会负责解释 JJF·12552010
“本规范主要起草人：
王少平（河北省计量科学研究所）高同山 (河北省计量科学研究所) 李..英（广西壮族自治区计量检测研究院）
参加起草人： :：
赵伟荣（桂林量具刃具有限责任公司）车兆平（威海新威量量具有限公司） JJF1255--2010
目 髪录
范围· 2 引用文献· 3 概述· 4 计量特性· 4.1测量杆行程 4.2 指针与表盘的相互位置 4. 3 测量面的表面粗糙度 4. 4 测量力 4. 5 示值变动性 4.6 示值误差 4. 7 漂移·. 5校准条件.. 5.1环境条件 5.2校准用设备 6校准项目和校准方法 6.1 测量杆行程· 6.2指针与表盘的相互位置： 6.3测量面的表面粗糙度 6.4 测量力·· 6. 5 示值变动性 6.6示值误差 6.7漂移· .7 校准结果表达· 8复校时间间隔. 附录A厚度表示值误差测量结果的不确定度评定附录B校准证书内容
(1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (8)
L
-
.
4
..
.. JJF1255-—2010
厚度表校准规范
范围本规范适用于分度值/分辨力为0.1mm、0.01mm、0.002mm、0.001mm，测量范围0mim~30mm中各种规格的指针式和数显式厚度表的校准。 2引用文献
本规范引用以下文献： JJF1001-1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 JJF1094—2002测量仪器特性评定 GB/T22520—2008厚度指示表使用本规范时，应注意使用上述引用文献的现行有效版本概述
i:
?
厚度表是一种在弓形架上安装有指示表，由指示表读取测头测量面相对于弓形架测砧测量面直线位移的计量器具。配有拨叉提升装置（或下压装置）。主要用于测量片状，板状等制件的厚度。厚度表常见的外形结构示意图见图1～图3所示。
+
2
2
3
S
6
(a）数显式厚度表
(b）指针式厚度表
1一拨叉，2-指示表；3一指针；4- 紧固钉测量杆；6- 测头；7—测砧；8二弓形架
1-—拨叉；2—指示表；3—显示屏；4-功能键； 5一紧固钉；6一测量杆；7一测头；8一测砧；9—弓形架
图1 I型厚度表外形结构示意图 JJF1255-2010
5
2
E
L
3
1
5
PrS
ISNOH NIHSI
(b）指针式厚度表
（a）数显式厚度表
1一弓形架；2一测砧；3一测头；4一测量杆；5一功能键； 1一提升装置，2 指针： 3一指示表：4一测量杆；
7-弓形架1
6一提升装置；7—显示屏：8/指示器
5测头，
1
图2 Ⅱ型厚度表外形结构示意图
1
2 3
5
S 工
0
(a）数显式厚度表
（b）指针式厚度
1一下压装置，2一测量杆； 功能键：4一指示器；
1一下压装置；2一测量杆， 指针：4一指示表；
5一测头，6测砖，7 弓形架
则头：8测砖图3Ⅲ型厚度表外形结构示意图
5一显示屏；6 一弓形架；
CHI
4计量特性 4.1测量杆行程
OG
MEI ROL:
测量杆行程应超过测量范围上限0.5mm。 4.2指针与表盘的相互位置 4.2.1指针式厚度表的测头测量面与测砧测量面接触时，对于新制造的厚度表处于零位状态，厚度表的指针指向应与测杆轴线正方向相同，其偏差不超过士2个分度。 4.2.2指针的长度应保证指针末端位于短标记长度的30%～80%之间。 4.2.3指针末端上表面到度盘表面间的距离不大于0.7mm。 4.2.4标尺标记宽度应为0.10mm~0.20mm。 4.3测量面的表面粗糙度 2 JJF1255-2010
测量面的表面粗糙度见表1。
表1测量面的表面粗糙度
R, (μm) 0. 4 0. 2
分度值/分辨力（mm）
0. 1
0.01，0.002,0.001
4.4测量力
测量力见表2。
N
表2测量力
分度值（分辨力?NISI分度值/分辨力！
测量范围 (mm) 0~1 0~5 0~10 0~12.5 0~20
分度值/分辨力： 0.002mm,0.001mm
0.Q1 mm
N0.1mm
<2
≤2.5
<2.5
2
≤3.5
S
三
0~25 0~30
<2.5
≤3
4.5示值变动性
SE
示值变动性见表3。
表3示值变动性指针式厚度表
-
mm
分度值/分辨力
数显式厚度表
0.1 0.015
≤0.020 ≤0.005 ≤0.001
≤0.010 ≤0.002
0.002、0.001
4.6 示值误差
示值最大允许误差见表4。
5
示值最大允许误差
表4
mm
NA指针式TROLO
数显式分辨力
测量范围上限
分度值
i.
S
1o.1
0.01
0.002
0.001 ±0.005
0.01
.0.001 ±0.006
S<1 1
±0.05 ±0.07 ±0.10
±0.03 ±0.009
±0.04 ±0.015
5
1
3 JJF1255—2010
4.7 漂移
数显式厚度表其显示值在1h内的漂移不大于其分辨力，注：校准工作不判断合格与否，上述计量特性要求仅供参考。
5校准条件 5.1＇环境条件
校准室温度：（20士10）℃。 校准室相对湿度：不大于80%。
：校准前，厚度表和校准用器具等温平衡时间不少于2h。 5.2.校准用设备
校准用设备见表5。
表5校准项目和校准用设备
序号 1 2 3 4 5 6 7 1
设备名称
计量性能
校准项目测量杆行程
MPEV: 3 um、20 μm MPE：+12%~-17% 分度值/分辨力：0.1N
工具显微镜、指示表表面粗糙度比较样块
指针与表盘的相互位置测量面的表面粗糙度
测量力示值变动性示值误差
测力仪量块量块
3级（5等）：3级（5等）
漂移
校准项目和校准方法首先检查外观，确定没有影响校准计量特性的因素后再进行校准校准项目见表5。
6
6.1测量杆行程
手动试验和目力观察。
6.2，指针与表盘的相互位置
目力观察。 指针末端上表面到度盘表面间的距离用工具显微镜和指示表测量。测量时来用五倍
物镜，利用微动升降装置对指针上表面和度盘表面分别调焦，用百分表读数，两次读数的差值即为指针未端上表面到度盘表面间的距离。
标尺标记宽度在工具显微镜上测量，至少抽测3处。 6.3测量面的表面粗糙度
用表面粗糙度比较样块进行比较测量。 6.4测量力
用分度值/分辨力不大于0：1N的测力仪进行测量。将测仪的测量头（或测量头 JJF1255—2010
辅助附件）伸入厚度表的两测量面间，使厚度表测头测量面与测力仪测头相接触，由测力仪读取测力值。
型厚度表可不进行测量力的测量。“·”“ 测量力可采用满足要求的不同型式的测力仪或测量头辅助附件测量。
6.5示值变动性 2":在测量范围内任二位置，将3级（5.等）量块置于两测量面之间；：通过拨动提升装置或下压测杆对同二量块进行5次重复测量，其最大值与最小值之差即为示值变动性。 6.6示值误差
将-组3级（5等）量块依次放于两测量面之间，厚度表的示值与相应量块标称值之差即为该点的示值误差。
“示值误差e可按式（1）计算：：
e Ld - Lsl
(1)
式中：L厚度表的示值；
Lsl- 一量块的标称值。 其示值误差测量点的设置为：在0mm～imm测量范围内，以每间隔0.5mm为一
测量点；从1mm～10mm测量范围内，以每间隔1mm为测量点，从10mm开始，以每间隔5mm为一测量点，直至全量程。有特殊要求时；可以适当增加测量点。
允许采用满足测量不确定度要求的其他方法测量。 6.7漂移
't
数显厚度表测量杆处于行程的任一位置时，观察其1h内的示值变化，其变化量即为漂移。 1 校准结果表达
I -.- ..
校准后的厚度表，出具校准证书。校准证书应给出校准结果及测量不确定度。 8 复校时间间隔
送校单位可根据实际使用情况决定复校时间间隔，建议不超过1.年
