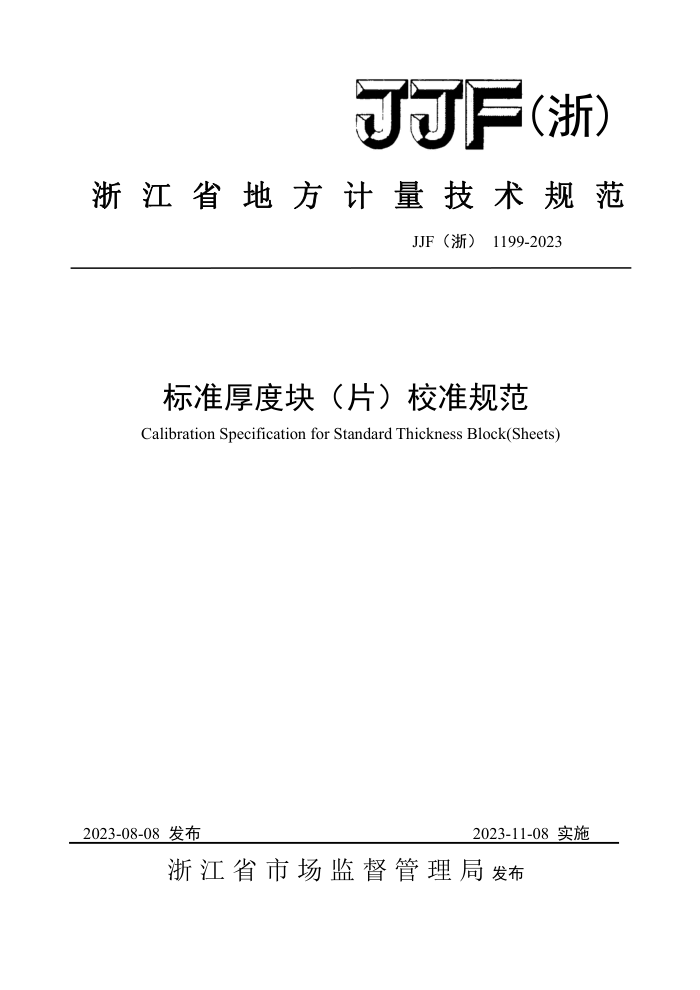

可可F (浙)
浙江省地方计量技术规范
JJF（浙）1199-2023
标准厚度块（片）校准规范 Calibration Specification for Standard Thickness Block(Sheets)
2023-08-08 发布
2023-11-08实施
浙江省市场监督管理局发布 JJF（浙）1199-2023
标准厚度块（片）校准规范 Calibration Specification for Standard
JJF（浙1199-2023
Thickness Block(Sheets)
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
宁波市计量测试研究院
参与起草单位：上海市计量测试技术研究院
江苏省计量科学研究院
杭州智谷精工有限公司
本规范技术条文由起草单位负责解释 JJF（浙）1199—2023
本规范主要起草人：
陈欢（浙江省计量科学研究院）潘璐（浙江省计量科学研究院）夏天豪（宁波市计量测试研究院）
参与起草人：
张晓（浙江省计量科学研究院）
曾燕华（上海市计量测试技术研究院）朱红（江苏省计量科学研究院）张万辉（杭州智谷精工有限公司） JJF（浙）1199—2023
目录
引言 1范围. 2引用文献. 3概述. 4计量特性， 4.1表面粗糙度... 4.2平面度. 4.3标准厚度值， 4.4平行度... 4.5标准圆管. 5校准条件. 5.1环境条件， 5.2校准项目和主要校准器具 6校准方法 6.1表面粗糙度. 6.2平面度. 6.3标准厚度值.. 6.4平行度.... 6.5标准圆管 7校准结果的表达.. 8复校时间间隔附录A标准厚度块示值误差测量结果的不确定度评定示例附录B标准厚度片示值误差测量结果的不确定度评定示例附录C校准证书或校准报告内容
(II) .. (1) .. (1) ... .) ..(2) ..(2) ..(2) ...(2) ... (2) ..(2) .. (.3) .. (3) . (.3) ..(3) ... (4) .. (4) ..(4) .. (.5) .. (5) .(.) ....(6) ..(7)
.. (10) ..(13) JJF（浙）1199—2023
引言
JF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JF1094-2002《测量仪器特性评定》共同构成本规范制定的基础性系列规范。在编写时参考了JJF1126-2004《超声波测厚仪》、JJG818-2018《磁性、 电涡流式覆层厚度测量仪》关于标准厚度块（片）、标准圆管的技术要求
本规范为首次发布。
II JF（浙）1199—2023
标准厚度块（片）校准规范
1范围
本规范主要适用于校准标称厚度值为(0.01~200)mm标准厚度块（片）、标准圆管。
注：标准厚度块（片）、标准圆管用于超声波测厚仪和覆层测厚仪的校准。 2引用文件
本规范引用下列文件： JJF1001-2011通用计量术语及定义 JJF1071-2010国家计量校准规范编写规则 JJF1059.1-2012测量不确定度评定与表示 JF1126-2004超声波测厚仪校准规范 JJG818-2018磁性、电涡流式覆层厚度测量仪检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
标准厚度块（片）是一种端面厚度标准。通过对超声波测厚仪和覆层测厚仪等仪器的示值误差检定或校准方式，使测量尺寸溯源到长度基准。标准厚度块（片）用耐磨材料制造，并具有一对矩形或圆形且相互平行测量面的实物量具。标准厚度块（片）由于用途的不同，如图1所示分为金属圆柱形厚度块（a）和非金属矩形厚度片(b)。
b
a
图1标准厚度块（片）示意图
1 JJF（浙）11992023
标准圆管是一种曲面厚度标准。通过对超声波测厚仪等仪器的示值误差校准方式，使测量尺寸溯源到长度基准。标准圆管用特殊合金钢材料制造，并具有内、外圆柱体同轴线特征的实物量具，如图2所示。
图2标准圆管示意图
4计量特性 4.1表面粗糙度测量面的表面粗糙度Ra应不大于0.4um。 4.2平面度测量面的平面度要求见表1。 4.3标准厚度值最大允许误差要求见表1。 4.4平行度两测量面之间的平行度要求见表1。 4.5标准圆管 d(20~50)mm标准圆管的壁厚误差应不大于20um，壁厚变动量应不大于5um。
表1标准厚度块（片）的技术要求
两测量面之间的 标准厚度值最大
标称厚度H 测量面的平面度
平行度 (μm) 3
计量器具
允许误差 (μm)
(mm)
(μm)
0.5≤H≤15
3
±10
3
5
标准厚度块
15 ±20
100≤H≤200
3
±50
10
2 JF（浙）1199—2023
0.01 0.2
标准厚度片
±(0.5+1%H)
0.05 0.4%H
注：1、标准厚度片厚度值小于200um时，水平放置容易产生翘曲，故测量面的平面度指标不做推荐。
2、校准工作不判断合格与否，上述计量特性的指标仅供参考。 5校准条件 5.1环境条件
校准环境条件见表2。
表2校准环境条件
序号 1
条件要求 20±1
环境项目
实验室温度/C
室温变化/(℃/h) 实验室湿度/%RH
2
≤I 25~75 ≥12
3
恒温时间/h
4
5.2校准项目和主要校准器具
推荐使用表3所列仪器，允许使用其他满足不确定要求的标准器进行校准。
表3校准项目和校准设备
序号 1 2 3 4 5 6校准方法
校准项目表面粗糙度平面度
主要校准设备
表面粗糙度测量仪
坐标测量机，平面干涉仪
标准厚度值
高精度测长仪，2等、3等量块及测长机
平行度
标准圆管的壁厚
坐标测量机
校准前，首先对仪器进行功能检查，在确定没有影响测量准确度的缺陷后
再开始校准。
3
