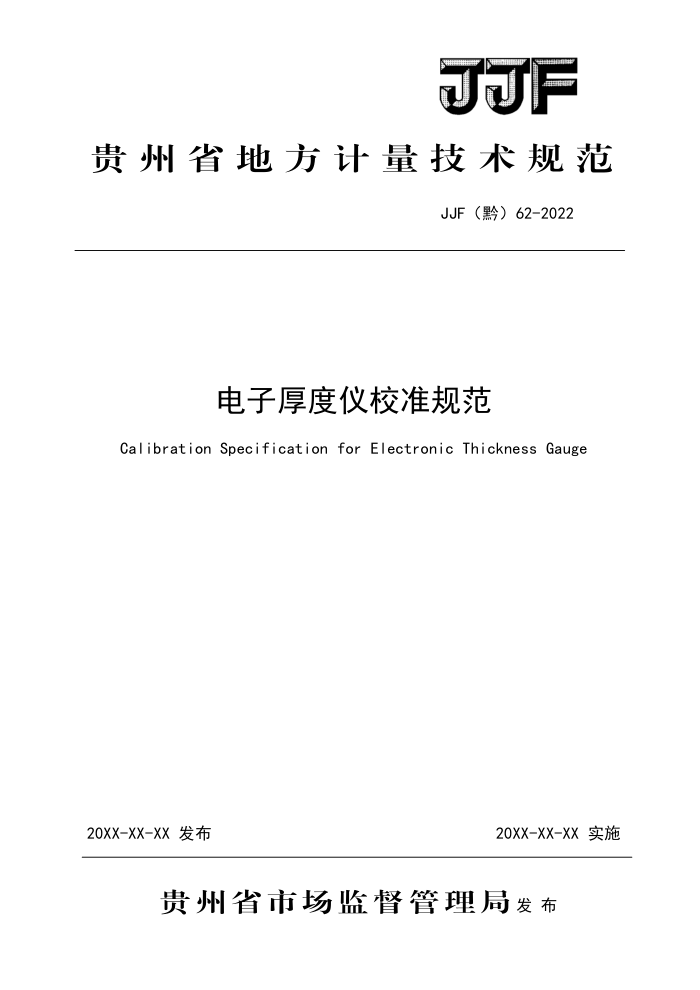

JJF
贵州省地方计量技术规范
JJF（黔）62-2022
电子厚度仪校准规范
Calibration Specification for Electronic Thickness Gauge
20XX-XX-XX 发布
20XX-XX-XX实施
贵州省市场监督管理局发布 JJF（黔）62—2022
电子厚度仪校准规范 Calibration Specification for Electronic Thickness Gauge
JJF（黔）62—2022
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
参加起草单位：贵州省产品质量检验检测院
中烟工业有限责任公司遵义卷烟厂
本规范委托遵义市产品质量检验检测院负责解释 JJF（黔）62—2022
本规范主要起草人：
程宏（遵义市产品质量检验检测院）李朴（遵义市产品质量检验检测院）王露（遵义市产品质量检验检测院）郭庆华（贵州省产品质量检验检测院）
参加起草人：
谢松（贵州中烟工业有限责任公司遵义卷烟厂）
龚文龙（遵义市产品质量检验检测院）
朱丽（遵义市产品质量检验检测院） JJF（黔）62—2022
目 录
引言- 1 范围- 2 引用文件- 3 概述-
(I) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (6) (7) (8) (12) (13)
计量特性- 4. 1 测量面的几何尺寸 4. 2 测量面的粗糙度 4.3 测量力- 4. 4 示值误差和示值重复性- 5 校准条件 5. 1 环境条件。 5.2 校准用计量器具- 6 校准项目和校准方法 6. 1 校准项目- 6.2 校准方法-
4
校准结果表达与处理 8 复校时间间隔- 附录A 电子厚度仪示值误差校准结果的不确定度评定示例附录B 校准原始记录参考格式附录 C 校准证书内页参考格式
7 JJF（黔）62—2022
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》，并参考了GB/T6672-2001 《塑料薄膜和薄片厚度测定机械测量法》、GB/T451.3-2002《纸和纸板厚度的测定》进行编制。
I JJF（黔）62—2022
电子厚度仪校准规范
1范围
本规范适用于用电驱动测头运动以接触式测量物体厚度的电子厚度仪的校准。
2引用文件
本规范引用了下列文件： GB/T451.3-2002纸和纸板厚度的测定 GB/T6672-2001塑料薄膜和薄片厚度测定机械测量法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
电子厚度仪是用于接触式测量物体厚度的计量器具，具有测量精度高、自动测量等特点，广泛应用于纸张、纸板、塑料薄膜、无纺布、纺织品等厚度测量领域。
电子厚度仪主要是通过测杆位移，接触被测物表面，根据测量被测物时测杆位移量转换成电信号，通过显示装置将被测厚度显示出来，主要组成部分包括基座、光栅尺（或电感传感器）、测杆、测头、电机、显示和控制装置等。其典型结构如图1所示。
1、基座；2、测杆；3、测头：4、显示和控制装置。
图1电子厚度仪典型结构
4计量特性
4.1测量面的几何尺寸 4.1.1用于塑料薄膜和薄片厚度测定的，测量面的几何尺寸应不超过表1的规定。
1 JJF（黔）62—2022
表1用于塑料薄膜和薄片厚度测定的测量面几何尺寸
测头形式平面/平面凸面/平面
测量面直径 2.5mm~10mm
测量面曲率半径
两测量面的平行度
≤5 μm
/
≥5 mm
15mm~50mm
/
4. 1.2 用于纸和纸板厚度测定，其中一个测量面的直径应为16.0mm土0.5mm，另一个测量面的直径应大于16.0mm，两测量面的平行度应不超过表2的规定，
表2用于纸和纸板厚度测定的测量面平行度
测量范围 L≤0.5mm L>0.5 mm
两测量面的平行度
≤5 μm ≤1%
4.2 测量面的表面粗糙度
电子厚度仪测量面的表面粗糙度应不超过表3的规定，
表3测量面的表面粗糙度
分辨力 0.1 mm
测量面的表面粗糙度Ra
0.4 μm 0.2 μm
0.01mm、0.002mm、0.001mm
4.3测量力
用于塑料薄膜和薄片厚度测定的测量力应不超过表4的规定，用于纸和纸板厚度测定的测量力应不超过20N土2N。
表4用于塑料薄膜和薄片厚度测定的测量力
测头形式平面/平面凸面/平面
测量力 0.5 N~1.0 N 0.1N~0.5N
4.4示值误差和示值重复性
用于塑料薄膜和薄片厚度测定的示值误差和示值重复性应不超过表4的规定；用于纸和纸板厚度测定的示值误差和示值重复性应不超过表5的规定。
2
