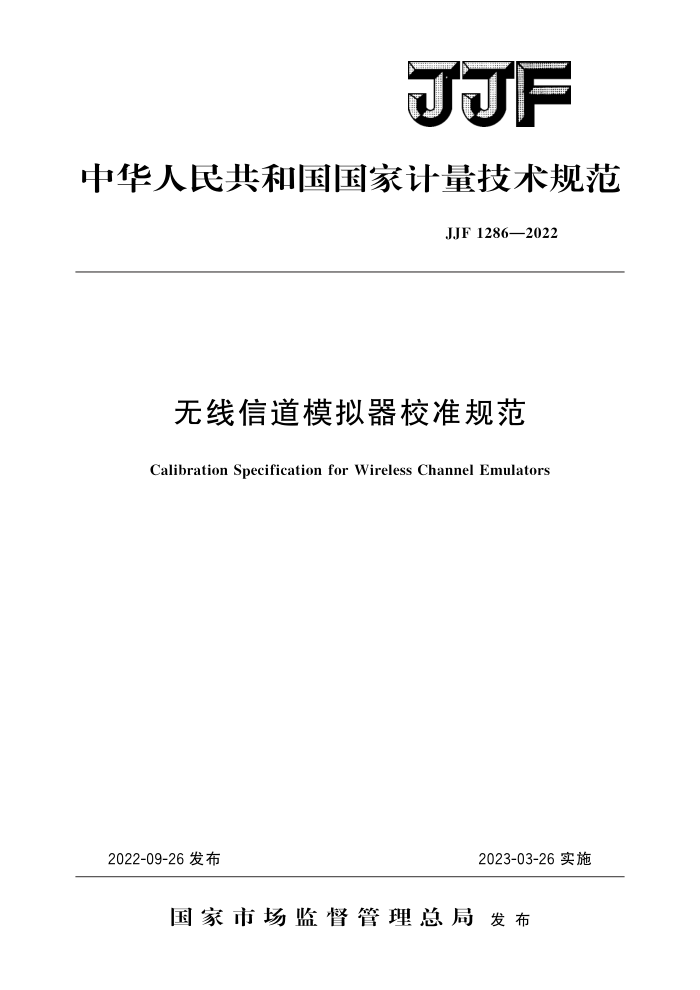

JJF
中华人民共和国国家计量技术规范
JJF1286—2022
无线信道模拟器校准规范
Calibration Specification for Wireless Channel Emulators
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1286—2022
无线信道模拟器校准规范 Calibration Specification for Wireless
JJF 1286—2022 代替JJF1286—2011
ChannelEmulators
归口单 位：全国无线电计量技术委员会起草单亻 位：中国电子科技集团公司第十研究所
中国信息通信研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1286—2022
本规范主要起草人：
潘柳 (中国电子科技集团公司第十研究所）张靖悉（中国电子科技集团公司第十研究所）张培艳 （中国信息通信研究院）
参加起草人：
成错（中国信息通信研究院）孙景禄（中国信息通信研究院）叶晓书（中国电子科技集团公司第十研究所） JJF1286—2022
目 录
(Ⅲ) (1) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (5) (5) (5) (6) (7) (9) (10) (10) (10) (11) (15) 1
引言
范围· 2 引用文件· 3 术语.· 4 概述· 5 计量特性： 5.1本振输出频率（石英晶体振荡器频率） 5. 2 频率范围· 5.3 路径损耗 5. 4 输出衰减 5. 5 输出电平 5. 6 多普勒最大频移· 5.7 路径时延 5.8 初始时延 5.9 频谱纯度 5.10 增益平坦度 5.11 射频输入输出端口电压驻波比 6校准条件。
++
环境条件· 6.2 测量标准及其他设备 7 校准项目和校准方法· 7. 1 外观及工作正常性检查 7. 2 本振输出频率（石英晶体振荡器频率） 7.3 频率范围.. 7. 4 路径损耗.. 7. 5 输出衰减· 7. 6 输出电平· 7. 7 多普勒最大频移· 7.8 路径时延 7. 9 初始时延·· 7.10 频谱纯度 7. 11 增益平坦度 7.12 射频输入输出端口电压驻波比 7.13 功能检查
6.1
.
校准结果表达
8 JJF1286—2022
复校时间间隔附录A原始记录格式附录B校准证书内页格式附录 C 主要项目校准不确定度评定示例附录 D 基于BPSK调制的标准比较时延测量法（路径时延方法二时延测量
a
(16) (17) (23) (29)
原理）
(44)
II JJF1286—2022
引言
JJF1071—2010 《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。
与JJF1286一2011相比，除编辑性修改外，本规范主要技术变化如下：
将“本振输出频率准确度”的校准改为“本振输出频率（石英晶体振荡器频率）”的校准（见4.1、6.2、A.2、B.2、C.1）；修改了路径损耗的校准方法（见第6章）；一修改了路径时延的校准方法，时延范围由0ms～3ms扩至0ms～1.3s，最大
允许误差由士10ns提高到士1ns（见4.7）；将计量特性“群时延”的名称改为“初始时延”，“射频接口特性”的名称改为 “射频输入输出端口电压驻波比”（见4.8、4.11）；
一增加了“频率范围”“输出电平”和“多普勒最大频移”3项计量特性（见 5.2、5.5、5.6)；
删除了“射频频率响应平坦度”“输出功率线性度”“模拟基带频率响应平坦度”“模拟基带I/Q幅度平衡”和“模拟基带I/Q相位平衡性”5项计量特性（见上一版5.4、5.9、5.10、5.11、5.12）；删除了1项功能检查项“频移模拟”的功能检查（见2011版表1）。
本规范历次版本发布情况：
JJF1286—2011。
II JJF1286—2022
无线信道模拟器校准规范
1范围
本规范适用于频率6GHz以下的无线信道模拟器的校准。
2 引用文件
本规范无引用文件。
3术语
下列术语和定义适用于本规范。
3.1路径损耗pathloss
无线射频信号从发射端经过某个路径到达接收端所引人的信号衰减
3.2路径时延pathdelay
无线射频信号从发射端经过多条路径到达接收端，由经过的路径长度所引人的
时延。 4概述
无线信道模拟器是由射频前端模块、中频信号处理模块和内部本振模块等构成的测试仪器，它具有收发一体的结构，变频部分共本振。它能够对瑞利衰落、莱斯衰落和频移等重要的无线信道特征进行模拟，具备适用于航空、航天、通信等无线通信系统的宽带信道模拟能力，主要用于无线通信设备和产品的研发、制造和评估。
5计量特性 5.1本振输出频率（石英晶体振荡器频率）
最大允许误差：士1×10-7。 5.2频率范围
1MHz~6GHz。 5.3路径损耗
测量范围：0dB~80dB。 最大允许误差：士（0.5～4）dB。
5.4输出衰减
测量范围：0dB～100dB。 最大允许误差：士（0.5～4）dB。
5.5输出电平
测量范围：一4dBm～一120dBm。
I JJF1286—2022
最大允许误差：士1dB。 5.6多普勒最大频移
频移范围：0MHz～1.5MHz。 5.7路径时延
时延范围：0ms~1.3s。 最大允许误差：土1ns。
5.8初始时延
时延范围：<4us。 5.9频谱纯度
<-35 dBc。 5.10增益平坦度
频率范围：1MHz~3GHz，<1.5dB。 频率范围：3GHz～6GHz，<2dB。
5.11 射频输入输出端口电压驻波比
电压驻波比：<1.5。 注：以上技术指标不做合格性判别，仅提供参考。
6校准条件 6.1 环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：≤80%。 6.1.3电源电压及频率：（220士11）V，（50士1）Hz。 6.1.4周围无影响正常校准工作的电磁干扰和机械振动 6.2测量标准及其他设备 6.2.1频率计
频率范围：1MHz～6GHz。 最大允许误差：士1×10-8。
6.2.2信号发生器
频率范围：1MHz～6GHz。 电平范围：-120dBm~10dBm。 电平最大允许误差：士0.9dB。
6.2.3频谱分析仪
频率范围：1MHz～18GHz。 电平测量范围：一120dBm~10dBm。 线性度：±0.13dB。 频率最大允许误差：士1×10-8。
6.2.4功率计
频率范围：1MHz~6GHz。
