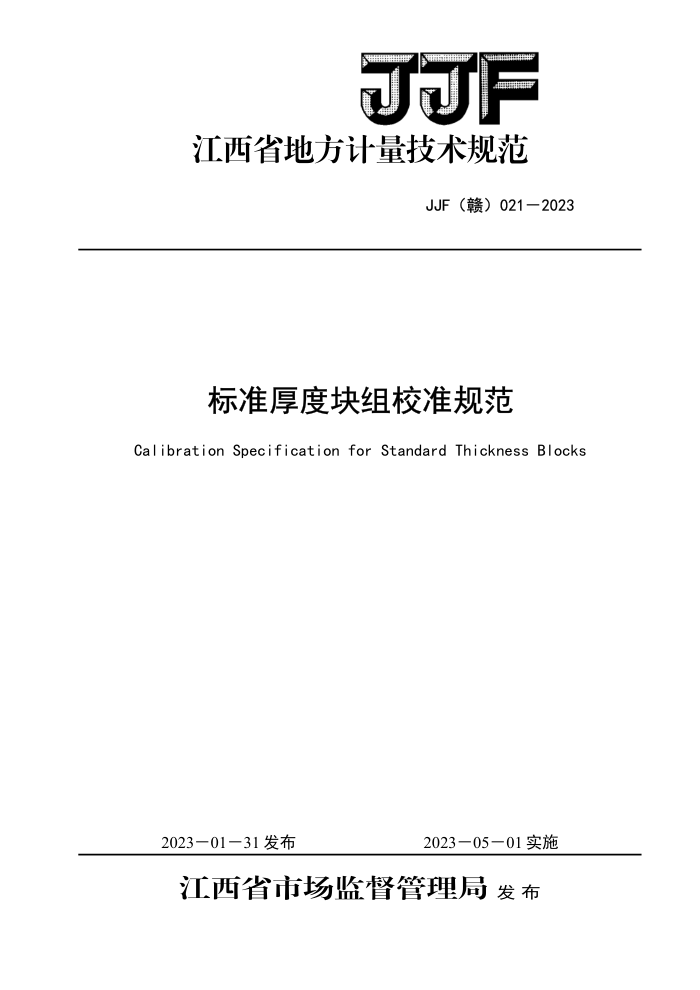

JJF
江西省地方计量技术规范
JJF（赣）021—2023
标准厚度块组校准规范
Calibration Specification for Standard Thickness Blocks
2023-05-01实施
2023一01一31发布
江西省市场监督管理局发布 JJF（赣） 021—2023
标准厚度块组校准规范 Calibration Specification for Standard
JJF（赣） 021-2023
Thickness Blocks
归口单位：江西省市场监督管理局主要起草单位：江西省检验检测认证总院计量科学研究院
参加起草单位：江西省交通工程质量监督站试验检测中心
本规范委托江西省检验检测认证总院计量科学研究院负责解释 JJF（赣）（ 0212023
本规范主要起草人：
颜蓉 （江西省检验检测认证总院计量科学研究院）郑朕 （江西省检验检测认证总院计量科学研究院）陈旭生 （江西省检验检测认证总院计量科学研究院）胡志刚 （江西省检验检测认证总院计量科学研究院）
参加起草人：
付亮亮 （江西省检验检测认证总院计量科学研究院）郭娅芸 （江西省检验检测认证总院计量科学研究院）朱军 （江西省交通工程质量监督站试验检测中心）
2 JJF（赣） 021—2023
目录
引言 1范围. 2引用文件， 3术语. 3.1厚度变动量 4概述. 5计量特性， 5.1工作面的表面粗糙度 5.2标准厚度块的直径， 5.3 标准厚度块厚度， 5.4 标准厚度块厚度变动量 5. 5 标准圆管的外径. 5.6 标准圆管的长度. 5. 7 标准圆管的壁厚. 6校准条件， 6.1环境条件 6.2 测量标准及其他设备 6.3 其他条件. 7校准项目和校准方法 7. 1 工作面的表面粗糙度 7.2 标准厚度块的直径 7. 3 标准厚度块厚度， 7. 4 标准厚度块厚度变动量 7. 5 标准圆管的外径 7.6 标准圆管的长度. 7.7标准圆管的壁厚. 8校准结果的表达. 9复校时间间隔附录A标准厚度块厚度测量结果的不确定度评定附录B校准证书内容附录C 校准证书内页格式
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (10) (11)
1 JJF（赣） 021—2023
引言
JJF1071-2010《国家计量校准规范编写规则》 》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范的基础性系列技术文件。
本规范为首次发布。
II JJF（赣）0212023
标准厚度块组校准规范
1范围
本规范适用于校准超声波测厚仪的标称厚度从0.5mm到200mm标准厚度块及校准超声波测厚仪的标称壁厚为2mm、3mm标准圆管的校准。
2引用文件
本规范引用下列文件： JJF1126-2004 超声波测厚仪校准规范 JJG146-2011 量块检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范，
3术语 3.1厚度变动量variationinthicknessofastandardthicknessblock
标准厚度块工作面上任意点中的最大厚度与最小厚度之差。
4概述
标准厚度块是一种端面厚度标准，是对超声波测厚仪示值误差进行校准的专用计量器具。其外观形状如图1所示：
图1标准厚度块外形图
1，2-工作面 JJF（赣） 0212023
标准圆管是一种曲面厚度标准，是对超声波测厚仪曲面壁厚示值误差进行校准的专用计量器具。其外观形状如图2所示：
图2标准圆管外形图
5计量特性
5.1工作面的表面粗糙度
标准厚度块及标准圆管的工作面的表面粗糙度应不超过Ra0.40μm。 5.2标准厚度块的直径
标准厚度块为圆柱形，其直径应不小于20mm。 5.3标准厚度块厚度
标准厚度块厚度的允许偏差见表1 5.4标准厚度块厚度变动量
标准厚度块的厚度变动量应不超过表1规定。
表1标准厚度块厚度的允许偏差及厚度变动量
标称厚度H
允许偏差 mm ±0.01 ±0.02 ±0.05
厚度变动量
mm
mm
0.5、1.0、1.2、1.5、2.0、
3.3、5.5、7.7、10 15、20、25、50、75
0. 005
100、150、200
5.5 标准圆管的外径
标准圆管的外径尺寸见表2。 5.6标准圆管的长度
标准圆管的长度应不小于40mm。
2 JJF（赣）021—2023
表2标准圆管的外径尺寸及壁厚允许偏差
标准圆管的壁厚标称值标准圆管的外径尺寸标准圆管的壁厚允许偏差
2mm (30±0.05)mm ±0.02mm
3mm (40±0.05)mm ±0.02mm
5.7标准圆管的壁厚
标准圆管的壁厚的允许偏差见表2。 注：校准工作不判断合格与否，上述计量特性要求仅供参考。
6校准条件 6.1环境条件
校准时室内温度为（20土5）°℃C；相对湿度不大于65%；测量标准厚度块厚度前，应将标准厚度块、量块放置在仪器工作台上等温3小时。
6.2 测量标准及其他设备
表3测量标准及其他设备校准表
序号 1 2 3 4 5 6 7
校准项目工作面的表面粗糙度标准厚度块直径标准厚度块厚度标准厚度块厚度变动量
校准设备表面粗糙度样块 MPE:+12%~-17%
游标卡尺 MPE:±0.03mm
四等量块、立式光学计MPE：±0.25μm、 测长仪MPE：±（1+L/100）μm或测长机MPE：土
（0.5+L/100）μm
游标卡尺 MPE:±0.03mm
标准圆管的外径标准圆管的长度标准圆管的壁厚
游标卡尺 MPE:±0.03mm 壁厚千分尺 MPE:±4μm
6.3其他条件
首先检查外观，确定没有影响校准计量特性的因素后再进行校准。
7校准项目和校准方法
3
