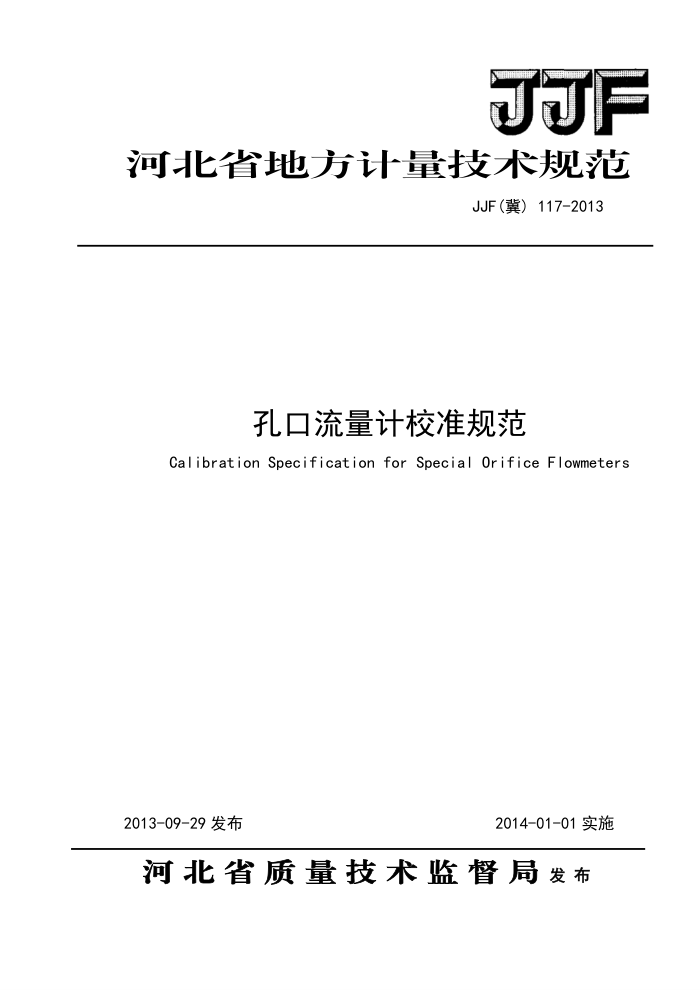

F
河北省地方计量技术规范
JJF(冀)117-2013
孔口流量计校准规范
Calibration Specification for Special Orifice Flowmeters
2013-09-29发布
2014-01-01实施
河北省质量技术监督局发布 JJF(冀) 1172013
孔口流量计校准规范
JJF（冀)117-2013
Calibration Specification for
Special Orifice Flowmeters
归口单位：河北省质量技术监督局主要起草单位：河北省计量监督检测院参加起草单位：河北省计量科学研究所
河北大学
本规范委托主要起草单位负责解释 JJF（冀）117-2013
本规范主要起草人：
陈世砚（河北省计量监督检测院）屈宏强（河北省计量监督检测院）牛立娜（河北省计量监督检测院）
参加起草人：
赵宁 (河北大学) 任彦丽（河北省计量科学研究所）李国栋（河北省计量监督检测院）回吉（河北省计量监督检测院）邢静芳（河北省计量监督检测院）田鹏飞（河北省计量监督检测院）路军月（中国石油天然气股份有限公司
山西煤层气勘探开发指挥部）
2 JJF（冀）117-2013
目录
引言 1范围. 2引用文献. 3术语和计量单位. 3.1术语. 3.2计量单位 4概述.. 4.1结构.. 4.2原理.. 4.3用途. 5计量特性.. 6校准条件. 6.1环境条件 6.2主标准器及配套设备 6.3其它设备 7校准项目及校准方法 7.1校准项目.. 7.2校准方法. 7.2.1普通孔口流量计流量差压相关因子校准 7.2.2智能孔口流量计流量系数校准 8校准结果表述.. 9复校时间间隔，附录A 普通孔口流量计校准记录格式附录B 智能孔口流量计校准记录格式附录 C 普通孔口流量计校准证书内页格式：附录D 智能孔口流量计校准证书内页格式附录E 不确定度评定实例
IH
1
-
2
3 3 3 5 5
5 6 6 6
L
T
>
10 14 14 15 16 18 19 20
I JJF（冀）117-2013
引 言
本规范参照国际法制计量组织（OIML）的国际建议OIMLR137-1&2:2013《气体流量计》（GasMeters）及GB/T2624.1-2006《用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理和要求》，并结合我省孔口流量计的生产、使用和校准现状进行制定，主要的技术指标参照了国际建议编写。
目前，孔口流量计广泛应用于计量部门、环境监测部门和工业部门对采样器流量参数
的现场校准，如：总悬浮颗粒物采样器（TSP）。目前，常见孔口流量计主要出自青岛崂山应用技术研究所、武汉市天虹仪表有限责任公司、青岛崂山电子仪器总厂有限公司、青岛恒远科技发展有限公司、广州市林华环保科技有限公司等，按智能化程度可以分为：普通孔口流量计和智能孔口流量计。
根据JJF1071-2010《国家计量校准规范编写规则》第3.1、3.2条，本规范将流量差压相关因子A和流量修正系数k及其扩展不确定度列为计量性能并作为计量校准的主要工作。
本规范引用了JJG882-2004《差压变送器》检定规程中对差压变送器的检定要求和JJG 640-1994《差压式流量计》检定规程中对差压式流量计的检定要求。
本规范是首次制定使用。
II JJF（冀）117-2013
孔口流量计校准规范
1范围
本规范适用于以气体为测量介质，范围在(0.1~120)m3/h孔口流量计(以下简称流量计)的校准。 2　引用文献
JJG640《差压式流量计》检定规程 JG882-2004《差压变送器》检定规程 JJF1001-2011《通用计量术语及定义》
JJF1004《流量计量名词术语及定义》
JJF1059-2012《测量不确定度评定与表示》
JJF1071-2010《国家计量校准规范编写规则》
GB/T2624.1-2006《用安装在圆形截面管道中的差压装置测量满管流体流量
第1部分：一般原理和要求》
HJ/T368-2007《环境保护产品技术要求标定总悬浮颗粒物采样器用的孔口流
量计》 国际建议OIMLR137-1&2:2013《气体流量计》（GasMeters）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
JJF1001、JJF1004界定的及以下术语适用于本规范。
3.1.1孔口流量计Orificeflowmeter
孔口流量计是差压式流量计的一种，由节流装置和差压计（或差压变送器和显
示仪表)组成，其中节流装置一端直通大气且唯有单一取压孔。
1: JJF（冀）117-2013
3.1.2指定校准流量fixed flowrate
孔口流量计用户指定校准的流量，A fieal。 3.1.3节流装置throttledevices
装入管道以产生差压的装置，测量此差压，并根据已知的流体状态、装置几
何尺寸和管道几何尺寸，即可计算出流量，
3.1.4管壁取压孔wall pressuretapping
管壁上的圆形孔，其边缘与管道内表面平齐。取压孔用于测量管道内流体的静压。 3.1.5差压 differential pressure
孔口流量计在负压状态下，流量计下游取压孔处压力与环境大气压力的差值。 3.1.6一次装置primarydevice
产生流量信号的装置，根据所采用的原理，一次装置可在管道内部或外部。
对孔口流量计而言，一次装置包括测量管、节流装置及取压孔。 3.1.7二次装置secondarydevice
接受来自一次装置的信号并显示、记录、转换和（或）传送该信号以得到流
量值的装置。
3.1.8负压法downright pressure
校准孔口流量计时，流量计内流体绝对压力小于环境大气压力的校准方法称
为负压法。 3.2计量单位 3.2.1 体积单位：立方米，符号m；或升，符号L。 3.2.2 流量单位：立方米每分钟，符号m3/min；或升每分钟，符号L/min。 3.2.3 压力单位：帕［斯卡]，符号Pa。 3.2.4 温度单位：摄氏度，℃；或热力学温度：开尔文，符号K。
