JB/T10925.22010

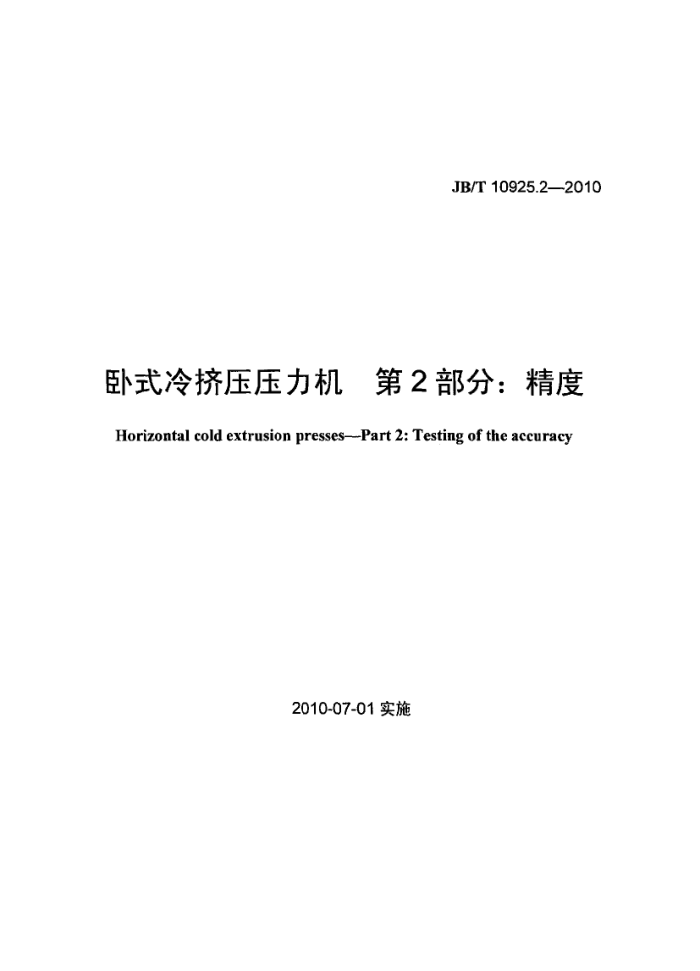

卧式冷挤压压力机贪 第2部分：精度 Horizontal cold extrusion presses--Part 2: Testing of the accuracy
2010-07-01实施 JB/T10925.2-2010
目 次
前言
.III
范围. 2 规范性引用文件
1
检验说明. 几何精度检验图 1 检验示意图
3 4
ee0oa.e
+.... .....
2 JB/T10925.2—2010
前言
JB/T10925《卧式冷挤压压力机》拟分为3个部分：
一第1部分：技术条件；一第2部分：精度；
第3部分：参数。 本部分是JB/T10925的第2部分。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：江苏启力锻压机床有限公司、深圳市华测检测技术股份有限公司。 本部分主要起草人：施永飞、王英、陆正飞、王忠、陈晓慧、朱平。 本部分为首次发布。
III JB/T10925.2—2010
卧式冷挤压压力机第2部分：精度
1范围
JB/T10925的本部分规定了卧式冷挤压压力机的几何精度允差、检验工具及其检验方法。 本部分适用于一般用途的卧式冷挤压压力机（以下简称冷挤压机）。
2规范性引用文件
下列文件中的条款通过B10925的本部分的引用而成为本部分的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T10923—2009锻压机械精度检验通则（ISO230-1：1996，NEQ）
3检验说明 3.1检验前，冷挤压机下导轨调整水平，纵向、横向水平不超过0.20/1000。 3.2床身工作台面为冷挤压机精度检验的基准面。 3.3在检验平面度时，距工作台面或滑块工作面外缘0.1倍的边长或直径范围内不检测。平面检验可在装配前进行。 3.4本标准的精度检验顺序，并不表示实际检验次序，为了装拆检验工具和检验的方便，可按任意次序进行检验。 3.5检验项目的精度允差值的计算结果按GB/T8170修约至小数点后两位数。 3.6工作台面直径用邮表示，滑块工作面直径用表示，滑块行程用S表示，单位均为mm。 3.7操作者面朝床身前端，其右边为“右”，另一边为“左”。 4几何精度检验 4.1床身工作台面的平面度。 4.1.1公差：
床身工作台面的平面度公差为：（0.02十0.00004）mm。 4.1.2检验工具：
检测床身工作台面的平面度的检验工具为平尺、量块及其他辅助工具。 4.1.3检验方法按GB/T10923一2009中5.3.2.2的规定。
在被检平面上选择相距最远的α、b、c三点作为测量基准，将三个等高量块放在这三点上；这些量块的上表面确定了作为比较的理想平面。将平尺放在α和c点上。被检平面的e点处放一可调量块，使其与平尺的下表面接触，再将平尺放在b和e点上，在d点处放一可调量块，使其与平尺下表面接触，这时a、b、c、d的上表面都已处在同--平面内，将平尺放至任意两点上即可测得被检面上各点的偏差（见图1）。该项检验可在装配前进行。
1 JB/T10925.2—2010
A
d
图1检验示意图
4.2滑块工作面的平面度。 4.2.1公差：
滑块工作面的平面度公差为：（0.02十0.000044）mm。 4.2.2检验工具：
滑块工作面的平面度的检验工具为平尺、量块及其他辅助工具。 4.2.3检验方法：
滑块工作面的平面度检验方法与4.1.3相同。 4.3滑块工作面与床身工作台面在上下、左右两个方向上的平行度。 4.3.1公差：
滑块工作面与床身工作台面的平行度公差为：（0.02+0.0001）mm。 4.3.2检验工具：
滑块工作面与床身工作台面的平行度的检验工具为百分表，测量架及其他辅助工具等。 4.3.3检验方法按GB/T10923—2009的5.4.1.2.1的规定。
将带有百分表的测量架在其中个平面上按规定的范围移动，使百分表的测头顶在另一个平面上，在上下、左右相互垂直的两个方向上测量（见图2），百分表的最大读数差为平行度数值，测量时滑块处于最前端位置。
A
O
A
图 2
4.4滑块行程对床身工作台面在上下、左右两个方向上的垂直度。 4.4.1公差：
滑块行程对床身工作台面的垂直度公差为：（0.03十0.00012S）mm。 4.4.2检验工具：
检测滑块行程对床身工作台面的垂直度检验工具为百分表、角尺、测量架等及其他辅助工具。 4.4.3检验方法按GB/T109232009的5.5.2.2.1的规定。
在床身工作台面上固定一检验平行垫块，角尺固定在检验平行垫块上，百分表紧固在滑块下平面，使百分表测头触及角尺的检验面上（见图3）。滑块前后运动时，在通过工作台面中心的两个互相垂直的方向上进行测量。误差按百分表在最大测量长度内的读数差值计。
2 JB/T10925.2—2010
A
图 13
3
