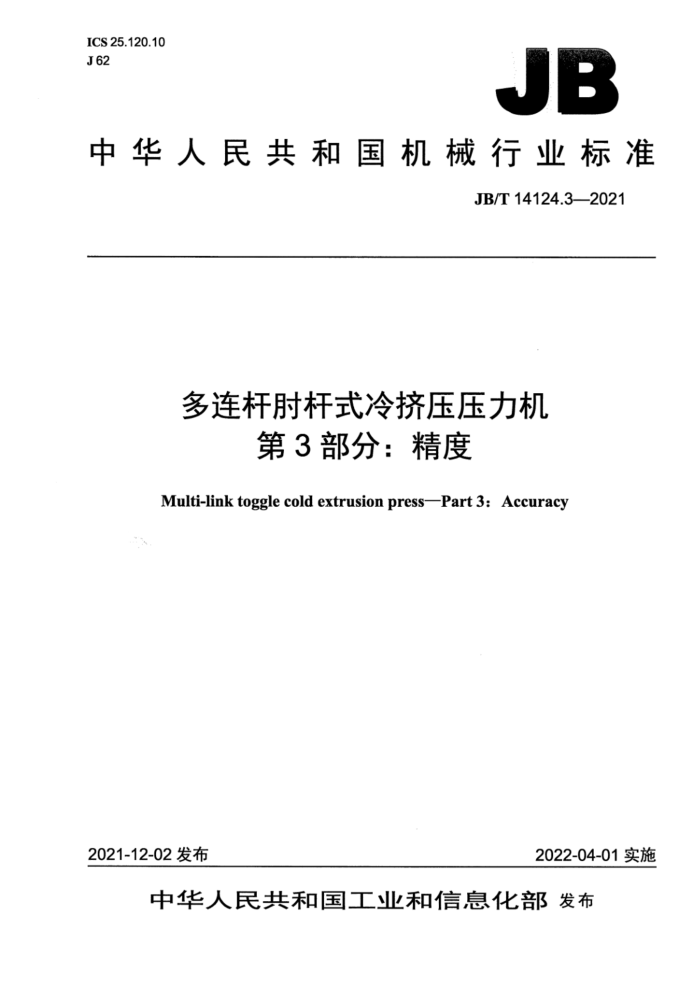

ICS25.120.10 J62
JB
中华人民共和国机械行业标准
JB/T14124.3—2021
多连杆肘杆式冷挤压压力机
第3部分：精度
Multi-link toggle cold extrusion pressPart 3: Accuracy
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准
多连杆肘杆式冷挤压压力机
第3部分：精度 JB/T14124.3—2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2022年1月第1版第1次印刷
定价：14.00元
*
书号：15111·16302 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T14124.3—2021
目 次
前言 1 范围 2规范性引用文件 3检验说明.. 4精度检验.. 4.1工作台板上平面与滑块下平面的平面度 4.2滑块下平面对工作台板上平面的平行度 4.3 滑块行程对工作台板上平面的垂直度
II
1 JB/T14124.3—2021
前 言
JB/T14124《多连杆肘杆式冷挤压压力机》分为三个部分：
第1部分：基本参数；第2部分：技术条件；第3部分：精度。
本部分为JB/T14124的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：江苏启力锻压机床有限公司、江苏兴锻智能装备科技有限公司、安徽省安达兴智
能装备有限公司、南通市产品质量监督检验所、厦门瑞德利校准检测技术有限公司、华测检测认证集团股份有限公司、佛山华翔汽车金属零部件有限公司。
本部分主要起草人：施永飞、林航、王英、张清林、陈晓慧、管卫东、王培芹、万峰、张永东、欧世财。
本部分为首次发布。
II JB/T14124.3—2021
多连杆肘杆式冷挤压压力机第3部分：精度
1范围
JB/T14124的本部分规定了多连杆肘杆式冷挤压压力机的检验说明、精度检验。 本部分适用于公称力为1600kN～25000kN的立式多连杆肘杆式冷挤压压力机（以下简称冷挤压
压力机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12192008指示表 GB/T6092—2021直角尺 GB/T60932001 1几何量技术规范（GPS）长度标准量块 GB/T10923锻压机械精度检验通则 GB/T16455—2008条式和框式水平仪
3检验说明
3.1精度检验应符合GB/T10923的要求。 3.2精度检验前应调整冷挤压压力机的水平，在工作台面中间位置的纵向、横向水平误差不应超过0.20/ 1000。 3.3工作台板是冷挤压压力机精度检验的基准面。 3.4本部分的精度检验顺序并不表示实际检验次序。为了装拆检具和检验方便，可按任意次序进行检验。 3.5精度检验时，滑块与导轨的间隙应保证导轨不发热、不拉毛，并能形成油膜。 3.6非出厂状态的冷挤压压力机应恢复到出厂状态时才能按本部分的要求检验。 3.7精度的公差值，按实际检验长度用公式计算，并按四舍五入法精确到0.01mm。 3.8检验工作台板上平面和滑块下平面时，其不检测范围应符合下列规定：
当工作台板上平面和滑块下平面的长边尺寸L≤1000mm时，距边缘0.1L的范围不检测；一当工作台板上平面和滑块下平面的长边尺寸L>1000mm时，距边缘100mm的范围不检测。
3.9被检平面有中间孔时，孔周围不检测范围为其相应平面不检测范围值的一半。 3.10在精度检验过程中，滑块的平衡机构应处于工作状态。 3.11平尺的长度应大于实际检测长度。直角尺精度应不低于GB/T6092一2021的0级精度要求。百分表精度应不低于GB/T1219—2008的一级精度要求。水平仪分度应不低于GB/T16455—2008的0.02mm/m 分度值等级。量块应符合GB/T6093一2001规定的3级5等量块。 JB/T14124.3—2021
4精度检验
4.1工作台板上平面与滑块下平面的平面度 4.1.1检验方法 4.1.1.1当被检平面长度小于或等于1000mm时，或工作台板及滑块下平面中心有孔时，采用三点法进行测量。在被检平面上选a、b、c三点作基准点（见图1)，在该三点上安放等高量块，以三块等高量块上表面构成的平面作为与被检平面相比较的检验基准平面。先将平尺放在a、c点的量块上，在e 点放可调量块，使其与平尺的下表面接触，然后将平尺放在b、e点的量块上，同时在厂点放可调量块，使其与平尺的下表面接触，再将平尺放在a、f点的量块上，在d点放可调量块，使其与平尺的下表面接触。此时，a、b、c、d点的量块的上表面位于同一平面（检验基准平面）内。分别将平尺放在α和b、 b和c、c和d、a和d点的量块上，即可测得被检平面上各点到检验基准平面的距离，平面度误差以各距离值的最大代数差值计。
I
图1
4.1.1.2当被检平面长度大于1000mm时采用水平仪法进行测量。以通过被检平面上的A、B和D点的平面作为基准平面，被检平面上各测点到基准平面的坐标值，即为各测点相对于基准平面的偏差。平面度误差以各测点偏差的最大代数差值计。用水平仪和桥板按网格布点进行测量，长、宽方向测量各不少于4次。从A点开始（见图2）按X、Y方向采用二点连锁法进行测量，根据沿A一B、A1一B1、 A2—B2、A3—B3.D-C和A-D、A—DI、A2—D2、A3—D3..B—C测得的水平仪读数，按作图法或计算法计算平面度误差。
2 JB/T14124.3—2021
水平仪
板
L
图 2
4.1.2公差值
工作台板上平面及滑块下平面的平面度公差值：0.015mm+ 0.03
1 000
4.2滑块下平面对工作台板上平面的平行度 4.2.1检验方法
在工作台板上放一长度不大于500mm的平尺，平尺上放一带表架的指示表，使指示表测头顶在滑块下平面上（见图3）。当滑块在最大和最小装模高度时，滑块位于下死点位置，按图3所示移动指示表（平尺）测量。分别在图示的前后、左右方向上用指示表测量，误差以指示表在两端点间的最大读数差值计。
注：操作者一边为“前”，其右边为“右”，另外两对应边为“后”与“左”。
图 3
4.2.2公差值
0.06 1 000
滑块下平面对工作台板上平面的平行度公差值： 0.03mm+ JB/T14124.3—2021
4.3滑块行程对工作台板上平面的垂直度 4.3.1检验方法
在工作台板中间位置上放一检验平尺，直角尺放在平尺上，指示表紧固在滑块下平面上，使指示表测头触及直角尺的检验面（见图4）。分别在最大和最小装模高度位置时测量，滑块向下运行时，在通过工作台板中心的两个相互垂直的方向上（前后和左右）进行测量。误差按指示表的最大读数差值计。
图4
4.3.2公差值
0.015
滑块行程对工作台板上平面的垂直度公差值：0.02mm+ 注：S—滑块行程，单位为毫米（mm)。
S.
100
版权专有侵权必究
*
书号：15111·16302
14.00元
定价：
