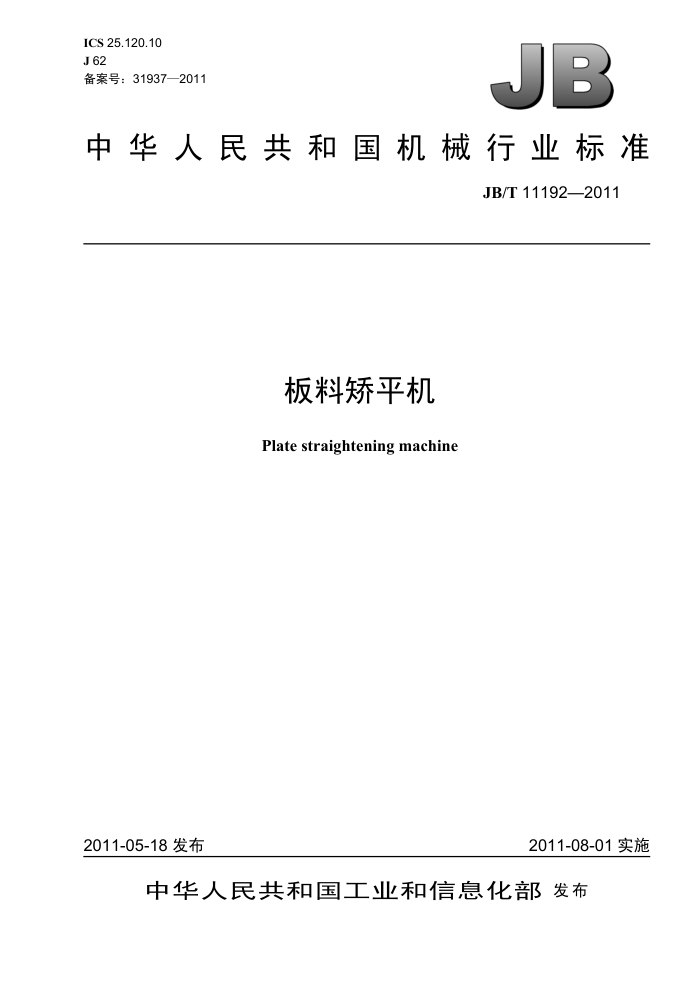

ICS25.120.10 J 62 备案号：31937—2011
JB
中华人民共和国机械行业标准
JB/T 11192—2011
板料矫平机 Plate straightening machine
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11192—2011
目 次
前言范围.
I11
1
规范性引用文件. 3 术语和定义. 4 技术要求.... 4.1 基本要求. 4.2 矫平机型式与基本参数 4.3 主要零件 4.4 铸件、锻件和焊接件 4.5 零件加工 4.6 液压和润滑系统， 4.7 数控和电气系统 4.8 装配.. 4.9 精度. 4.10 噪声， 4.11 安全与防护.. 4.12 工作环境条件 4.13 标牌... 4.14 外观. 5 检验规则... 5.1 一般要求.. 5.2 出厂检验项目， 5.3 型式检验项目. 6 检验或试验方法. 6.1 基本参数检验. 6.2 基本性能检验 6.3 装配检验.. 6.4 空运转试验 6.5 噪声检验， 6.6 负荷试验. 6.7 精度检验.. 6.8 外观检验.. 6.9 包装检验. 7 标志、包装与随机技术文件 7.1 防锈 7.2 包装与标志 7.3 随机技术文件附录A（规范性附录）最大矫平板厚换算，
2
10
10
10 10 10
12 1.3 JB/T11192—2011
表1 矫平机的主要型式表2矫平机的基本参数表3导轨、轴瓦、轴套刮研面的接触点数. 表4啮合齿轮的轴向错位. 表5工作辊辊列的平面度公差表6支承辊构成平面的平面度公差表7支承辊轴线的平行度公差表8装配后上排工作辊面两端对下排工作辊面的等距度公差表9矫平后的试件平面度公差，
..... 7
d
* 8
.9
II JB/T11192—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任，本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准负责起草单位：泰安华鲁锻压机床有限公司、山东宏康机械制造有限公司、深圳市华测检测
有限公司。
本标准主要起草人：田衍新、王言强、朱洪臣、李国庆、康峰、郭冰、朱平。 本标准为首次发布。
III JB/T11192—2011
板料矫平机
1范围
本标准规定了板料矫平机（以下简称矫平机）的术语和定义、技术要求、试验方法、检验规则、标志、包装与随机技术文件。
本标准适用于矫平冷态金属板材的矫平机。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB 2893 安全色 GB/T 3168 数字控制机床操作指示形象化符号 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6402一2008钢锻件超声检测方法 GB/T 6576 机床润滑系统 GB/T 7935 液压元件通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 10923 锻压机械精度检验通则 GB/T 13306 标牌 GB 17120 锻压机械安全技术条件 GB/T23281 锻压机械噪声声压级测量方法 JB/T1829 锻压机械通用技术条件 JB/T 3240 锻压机械操作指示形象化符号 JB/T 8356.1 机床包装技术条件 JB/T 8609 锻压机械焊接件技术条件 JB/T 9954 锻压机械液压系统清洁度
3术语和定义
下列术语和定义适用于本标准。
3.1
板料矫平机 plate straightening machine 通过上、下两排工作辊的相对转动，对冷态板材进行多次正反弯曲，使多种原始曲率逐步变为单一
曲率并最终将其矫平的机械。 4技术要求 4.1基本要求 4.1.1矫平机按规定在制造、安装、运输和使用时，不得对人员造成危险，并应符合GB17120的规定。 4.1.2 2矫平机的产品造型和布局应考虑工艺美学和人机工程学的要求，并便于使用、维修、装配、拆
1 JB/T11192—2011
卸和运输。 4.1.3矫平机的图样及技术文件应符合本标准的要求，并应按规定程序经批准后方能投入生产。 4.1.4矫平机出厂应保证成套性，并备有机器正常使用的附件，以及所需的专用工具，特殊附件的供应由供需双方商定。 4.1.5制造厂应保证用于矫平机的外购件（包括电气、液压）质量，并应符合相应标准的规定。 4.1.6 矫平机的手轮、手柄的操作力不得大于90N。 4.1.7 根据需要随机提供的备件或易损件必须具有互换性。 4.1.8矫平机的主要摩擦副应采取耐磨措施。 4.1.9 9矫平机的各零部件的连接应牢固可靠，不应有松动现象。 4.1.10矫平机的随机技术文件应包括该产品的合格证明书、装箱单和使用说明书。使用说明书的内容应符合GB/T9969的规定。 4.2矫平机型式与基本参数 4.2.1型式
矫平机的主要型式见表1。
表1矫平机的主要型式
型式
示 意 图
上辊列调节
