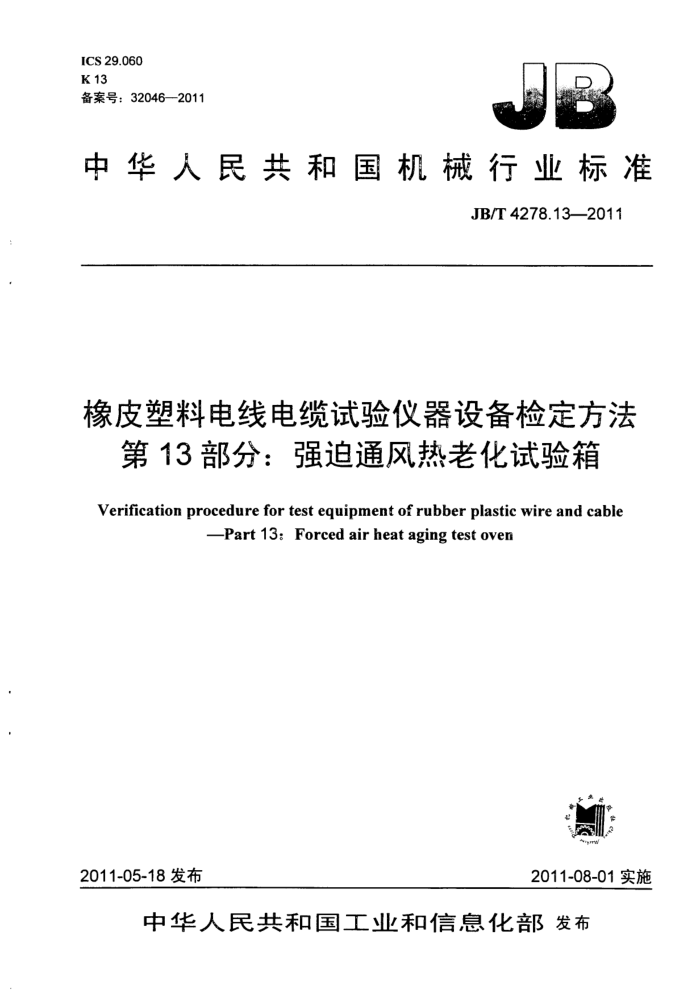

ICS 29.060 K 13 备案号：32046—2011
中华人民共和国机械行业标准
JB/T 4278.132011
橡皮塑料电线电缆试验仪器设备检定方法
第13部分：强迫通风热老化试验箱
Verification procedure for test equipment of rubber plastic wire and cable
Part 13: Forced air heat aging test oven
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化发布 JB/T 4278.13--2011
目 次
前言
11
范围. 规范性引用文件.
2
3 检定项目与技术要求 4 检定用器具 5 检定方法. 5.1 程序 5.2 换气次数的测定 5.3 试验箱I作空间的检定 5.4 热滞后时间的测定 6检定结果及处理.. 6.1计算换气次数.. 6.2计算温度偏差.. 6.3测定热滞后时间.. 6.4计算最大温差.. 7 检查计算结果附录A（资料性附录）老化试验箱换气次数测试原始记录，附录B（资料性附录）老化试验箱温度测试原始记录.. 附录C（规范性附录）证书内容式样表．空气密度表.
业业业业中
2
中中心中业业业中业业业营量量营
中中心中心业业
+1
A
++-+.+.-.-.-+·. JB/T 4278.13—2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则； -第2部分：低温冲击试验装置；第3部分：曲挠试验装置；第4部分：耐磨试验装置；第5部分：单根绝缘电线电缆垂直燃烧试验装置；
第6部分：白然通风热老化试验箱；一第7部分：恒温水浴；
第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱；第10部分：火花试验机；第11部分：低温卷绕试验机；第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱； -第14部分：耐火试验装置；第15部分：成束燃烧试验装置； -第16部分：烟密度试验装置；第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置； -第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第13部分。 本部分的附录 A、附录 B 为资料性附录，附录C为规范性附录。 本部分由中国机械I业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、无锡市永凌电子电器设备有限公司。 本部分主要起草人：祝兵、刘恩菊、章伟俊。 本部分为首次发布。
III JB/T 4278.13-2011
橡皮塑料电线电缆试验仪器设备检定方法
第13部分：强迫通风热老化试验箱
1范围
JB/T4278的本部分规定了强迫通风热老化试验箱的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的强迫通风热老化试验箱的换气次数测定、箱内工作空间及热滞后时间的检定。 2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本部分。
JB/T4278.1一2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1强迫通风热老化试验箱的技术要求除应符合本部分的规定外，还应符合JB/T4278.1-2011的规定。 3.2换气次数：在规定的试验温度下，箱内全部空气更换次数应为（100～200）次/h。 3.3强迫通风热老化试验箱工作空间的温度偏差应符合电线电缆产品标准中对温度偏差的规定 3.4强迫通风热老化试验箱工作空间的最大温差应小于2倍的温度偏差。 3.5强迫通风热老化试验箱的热滞后时间（时间常数）：测试温度在（200±5）℃状态下，热滞后时间应不超过 660 S。 3.6试验箱的温度变化应不大于1/2的温度偏差。 4检定用器具 4.1热电偶组：由9支偶丝直径为0.5 mm、结点直径不大于2.0 mm 的镍铬-铜镍（康铜）、镍铬-镍硅或其他材料热电偶组成热电偶组。9支热电偶应由同一线轴偶丝组成，以使其在200℃以下时相互间热电动势的差异换算成温度差异时不大于0.2℃。 4.2热滞后时间试件：由黄铜圆柱体组成，直径10mm、长55mm，铜棒作为温差热电偶的一个结点，将热电偶焊接在其中间表面，热电偶的另一个结点至少能移动到距黄铜圆柱体80mm远处。 4.3直流数字电压表：实际测量偏差小于0.05%，当采用镍铬-铜镍（康铜）热电偶时，数字电压表的分辨力不低于10μV；采用其他热电偶时，数字电压表的分辨力不低于1μV。 4.4热电偶转换开关。 4.5电流互感器：0.2级。 4.6单相标准电能表（标准电能表）或数字式功率表：0.5级。 4.7标准水银温度计：二等。 4.8秒表：分度值0.1s。 4.9 数字温度记录仪：分度值0.1℃。
1 JB/T 4278.13--2011
５检定方法 5.1程序 5.1.1测定试验箱的换气次数。 5.1.2检定试验箱的I作空间。 5.2换气次数的测定 5.2.1关闭试验箱的所有通风口。用粘胶带密封箱门口、进出气口、温度计插口及有可能进行箱体内外空气流通交换的部位。 5.2.2将标准温度计置于箱内的儿何中心处用于观察箱内温度，调试试验箱温度，达到不偏离试验要求温度的土2℃，在箱体内温度平衡后，恒温1h。 5.2.3用标准电能表与电流互感器组合测革在密封状态下试验箱加热器0.5h或更多时间的耗电量，换算成平均功率P1。测量两位式控制加热器试验箱的开始利结束应在试验箱加热周期“开一关”对应点上。或用数字式功率表测量在密封状态下试验箱加热器的平均功率P！。 5.2.4拆去密封胶带，调节进出口气孔的位置，恒温1h。以同样方法测量试验箱加热器在开封状态下耗电量，换算成平均功率P2。 5.2.5用二等标准水银温度计在离试验箱约2m处，与试验箱进风口人致处于同一个水平位置，且离任何实物至少0.6m处测量环境温度，箱内温度与环境温度之差在试验箱两种状态下是相同的，误差应小于0.2℃。 5.2.6若经测定后计算得到的试验箱的换气次数不符合试验条件，可重新调节进出气孔的位置，按 5.2.4方法进行测量。 5.2.7若进出气孔的位置在极限情况下，试验箱的换气次数仍不符合3.2的规定，则该试验箱为不合格，不必再进行I"作空间的检定。 5.2.8老化试验箱换气次数测试原始记录式样参见附录A。 5.3试验箱工作空间的检定 5.3.1工作空间在检定过程中被称为被测空间。被测空间位于试验箱的中心位置附近，其界面平行于箱内空间的界面，其高度不小丁150 mm，长、宽一般不小丁200 mm。被测空间的几何中心点应不偏离指示试验箱试验温度的温度计感温端25mm。 5.3.2用9支热电偶测量被测空间9个测点的温度，1个测点为被测空间的中心点，其余8个测点分别为被测空间的8个顶点，各测点的热电偶在试验箱内的长度不少于300mm。 5.3.3试验箱温度，使试验箱温度不偏离试验要求温度的土2℃。 5.3.4在试验箱达到热稳定后1h开始测量，迅速记录9个测点热电偶的热电动势。每隔5min测量1次（第0分钟、5分钟、10分钟、15分钟、20分钟、25分钟、30分钟、35分钟），完成8次测量。 5.3.5老化试验箱温度测试原始记录式样参见附录B。 5.4热滞后时间的测定 5.4.1用热滞后时间试件测量。调节试验箱温度，使试验箱温度不偏离（200土5）℃。 5.4.2在试验箱达到热稳定后1h开始测量，在不切断试验箱电源情况下，将试验箱门成90°打开，在（60土1）s内用耐热非金属带将热滞后时间试件挂在试验箱几何中心，热电偶的另一个结点悬挂在离铜棒80mm处，然后关上试验箱门。迅速记录（至少每10s记录1次）由这温差热电偶的两个节点产生的温差，直到记得最大值，然后继续记录（至少每30 s记录1次）温差直至该温差下跌到最大值的 10%。 5.4.3在达到稳定温度状态下，用数字温度记录仪记录箱内各个时间段的温度，在1天测量期间内，设定采样时间为每 20 min 记录1次。
