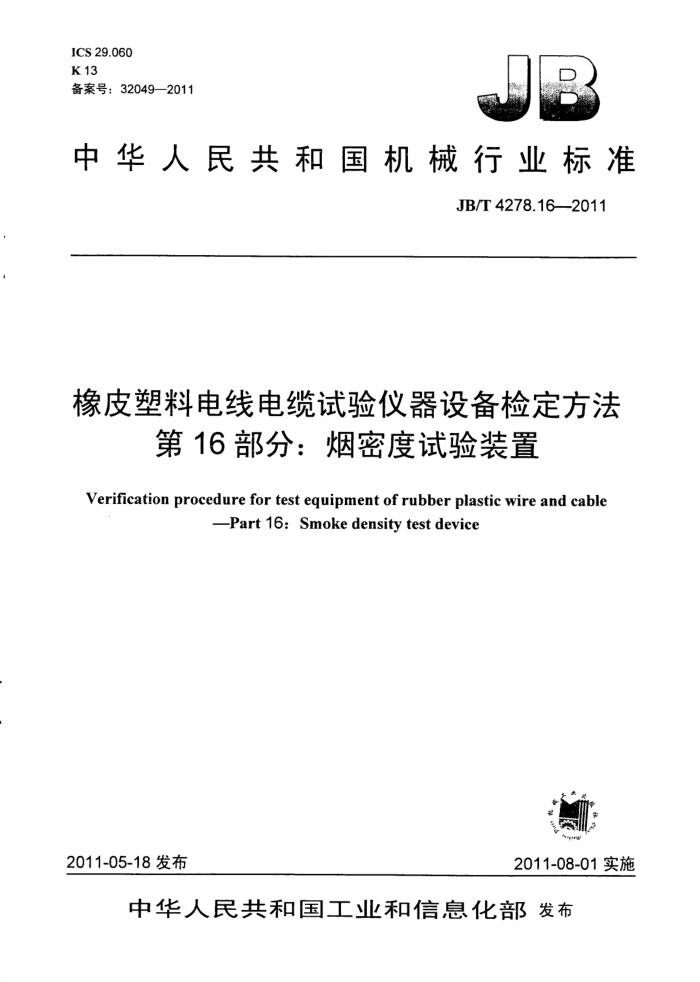

ICS 29.060 K 13 备案号：32049—2011
中华人民共和国机械行业标准
JB/T 4278.16—2011
橡皮塑料电线电缆试验仪器设备检定方法
第16部分：烟密度试验装置
Verification procedure for test eguipment of rubber plastic wire and cable
Part 16: Smoke density test device
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 1 JB/T 4278.16---2011
目 次
前言.
1
中中中心
范围 2规范性引用文件.. 3检定项目与技术要求 4检定用器具. 5检定方法 6检定结果及处理图１ 烟密度试验装置尺寸
1
2
中业中中业医心 JB/T 4278.16—2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则；第2部分：低温冲击试验装置；第3部分：山挠试验装置：第4部分：耐磨试验装置；第5部分：单根绝缘电线电缆垂直燃烧试验装置：第6部分：自然通风热老化试验箱；第7部分：恒温水浴；第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱：第10部分：火花试验机； -第11部分：低温卷绕试验机；第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；第15部分：成束燃烧试验装置；第16部分：烟密度试验装置； -第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置；一第19部分：绝缘耐刮磨试验仪。 本部分是JB/T4278的第16部分。 本部分由中国机械Ⅱ业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、上海华普电缆有限公司。 本部分主要起草人：刘恩菊、蔡建国、章铭杰。 本部分为首次发布。
II JB/T 4278.162011
3 000mm
1 500mm
750mm
N
uwoos
1.40
电缆支架
S
wuoosi
酒精盘
挡板高度（1000mm）
ww000
光程高度2150mm
广光电池
光源
风扇鼓风的方
风量
7m3/min~15m3/min
wuoos
图1烟密度试验装置尺寸
5.6调节记录仪的零和满刻度值与检测器的透光率为0%和100%相对应，用若干中性密度的滤光镜覆盖住光电池的整个光线输入口，测量此时用光电池测得的吸收系数数值，应符合3.7的要求。 6检定结果及处理 6.1对经检定合格的烟密度试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书式样见JB/T4278.1--2011中附录A和附录B。 6.2烟密度试验装置的检定周期一般定为1年。
2 8
中华人民共和国
机械行业标准
橡皮塑料电线电缆试验仪器设备检定方法
第16部分：烟密度试验装置
JB/T 4278.16--2011
*
机械工业出版社山版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.25印张·8-T-字 2011年11月第1版第1次印刷
定价：10.00元
*
书号：15111·10179 网址：http://www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
