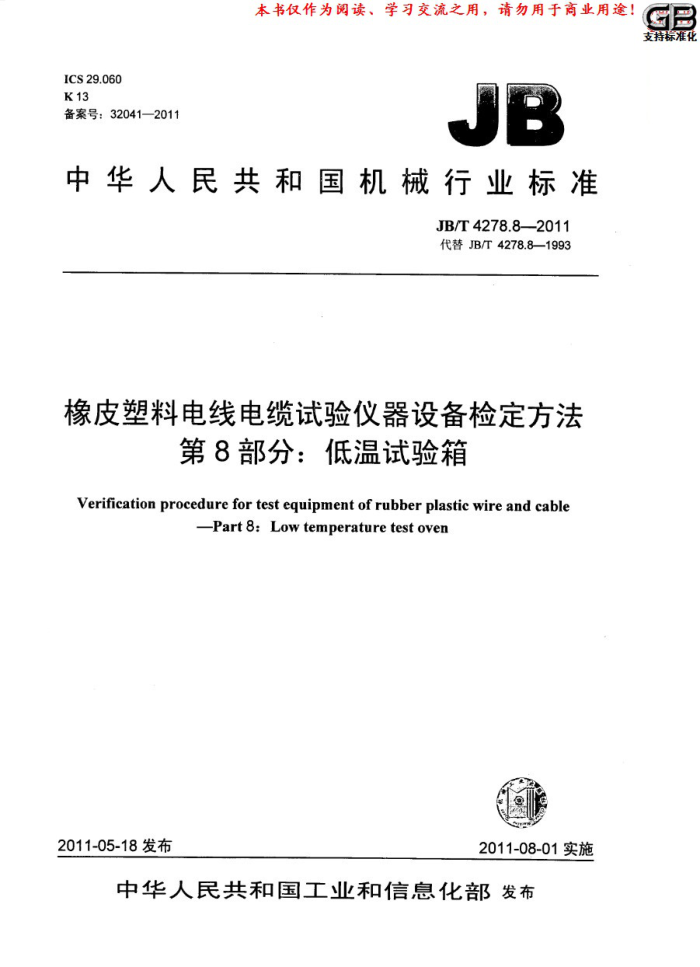

ICS 29.060 K13 备案号：32041—2011
JB
中华人民共和国机械行业标准
JB/T4278.8—2011 代替JB/T4278.8—1993
橡皮塑料电线电缆试验仪器设备检定方法
第8部分：低温试验箱
Verification procedure for test equipment of rubber plastic wire and cable
-Part 8: Low temperature test oven
2011-08-01实施
2011-05-18发布
中华人民共和国工业和信息化部发布 JB/T 4278.82011
目 次
前言范围
IH
1
2 规范性引用文件检定项目与技术要求，
3.
4 检定用器具. 5检定方法. 6计算温度偏差. 6.1计算空间温度偏差 6.2计算时间涨度波动.. 6.3计算温度偏差. 7检定结果的处理附录A（规范性附录）检定证书内容式样 JB/T4278.8—2011
前言
JB4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
一第1部分：总则；第2部分：低温冲击试验装置：第3部分：曲挠试验装置：第4部分：耐磨试验装置：第5部分：单根绝缘电线电缆垂直燃烧试验装置：第6部分：自然通风热老化试验箱：第7部分：恒温水浴；第8部分：低温试验箱：一第9部分：氧弹、空气弹老化试验箱；第10部分：火花试验机：第11部分：低温卷绕试验机：第12部分：高温压力试验装置：第13部分：强迫通风热老化试验箱：第14部分：耐火试验装置：第15部分：成束燃烧试验装置：第16部分：烟密度试验装置：第17部分：炭黑含量试验装置： -第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：第19部分：绝缘耐刮磨试验仪。 本部分是JB/T4278的第8部分。 本部分代替JB/T4278.8—1993《橡皮塑料电线电缆试验仪器设备检定方法第8部分：低温试验
一
箱》。
本部分与B4278.8—1993相比，主要变化如下：
第3章中温度偏差出“应符合电线电缆试验方法标准”改为“应符合电线电缆产品标准”中对温度偏差的规定。
本部分的附录A为规范性附录。 本部分由中国机械工业联合会提山，本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、上海华普电缆有限公司。 本部分主要起草人：范洪欣、刘恩菊、章铭杰。 本部分所代替标准的历次版本发布情况为：
-JB4278.8—1986、JB/T4278.8—1993.
III JB/T4278.82011
橡皮塑料电线电缆试验仪器设备检定方法
第8部分：·低温试验箱
1范围
JB/T4278的本部分规定了低温试验箱的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于电线电缆用低温试验箱工作空间的检定。 2规范性引用文件
下列文件中的条款通过JB4278的本部分的引用而成为本部分的条款，凡是注日期的引用支件
其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分
JB4278.1一2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1低温试验箱的技术要求除应符合本部分的规定外，还应符合JB/T4278.1-2011的规定。 3.2低温试验箱工作空间的温度偏差应符合有关电线电缆产品标准中对温度偏差的规定。 4检定用器具 4.1热电偶组：由9支偶丝直径为0.5mm、结点直径不大于2.0mm的镍铬-铜镍（康铜）。镍铬-镍硅或其他材料热电偶组成热电偶组。9支热电偶应由同一线轴偶丝组成，以使其在200C以下时相互间热电动势的差异换算成温度差异时不大于0.2℃。 4.2直流数字电压表：实际测量偏差小于0.05%：当采用镍铬-铜镍（康铜）热电偶时，数字电压表的分辨力不低于10μV：采用其他热电偶时，数字电压表的分辨力不低于1μV。 4.3热电偶转换开关。 4.4秒表：分度值0.15c 4.5冰瓶。 5检定方法 5.1工作空间在检定过程中被称为被测空间。被测空间位于试验箱的中心位置附近，其界面平行于试验箱内空间的界面，其被测空间不能小于试样所要占有的空间。被测空间的几何中心点应不偏离指示试验箱试验温度的温度计感温端25mm。 5.2用9支热电偶测量被测空间9个测点的温度，1个测点为被测空间的中心点，其余8个测点分别为被测空间的8个顶点，各测点的热电偶在试验箱内的长度不少于300mm。 5.3调节试验箱的温度，使试验箱温度不偏离试验要求温度的土2℃。 5.4试验箱达到热稳定后1h开始测量，迅速记录9个测点热电偶的热电动势。每隔5min测量1次（第0分钟、5分钟、10分钟、15分钟、20分钟），完成5次测量。
1 JB/T4278.82011
6计算温度偏差 6.1计算空间温度偏差
分别计算9个测点5次测量值的各自热电动势的平均值，查分度表换算为各测点的平均温度。 以被测空间中心点的平均温度为基准，按式（1）计算各测点平均温度与中心点平均温度的空间温度偏差（精确到0.1℃）：
(1)
a-T-To..
式中：
一被测空间第：个项点的空间温度偏差（i1～8），单位为摄氏度（℃）：
H
T—被测空间第1个顶点的平均温度（=1～8），单位为摄氏度（℃）：
一被测空间中心点的平均温度，单位为摄氏度（℃）。
rn-
6.2计算时间温度波动
按式（2）计算被测空间8个顶点在5次测量中各自的最高温度与最低溢度的差值，得被测空间时间温度波动（精确到0.1℃）：
(2)
hmax-5mi
式中： 6员第个顶点时间温度波动（～8），单位为摄氏度（℃)： bimax——第：个顶点最高温度（f=1～8），单位为摄氏度（℃)； himin 第1个顶点最低溢度（=1～8），单位为摄氏度（℃），
6.3计算温度偏差
温度偏差由空问温度偏差与时间温度波动合成，按式（3）计算溢度偏差（精确到0.1℃）：
bi....
.(3)
AT =4, +
7
式中: AT- 第1个顶点温度偏差（-1--8），单位为摄氏度（℃）；
第1个顾点空间温度偏差（i-18），单位为摄氏度（C）：一第1个顶点时间温度波动（-1～8），单位为摄氏度（℃）
O b
7检定结果的处理：7.1检查6.3计算结果（保留1位有效数），若最大的温度偏差符合第3章的规定，则该被测区域为
工作空间。 7.2检查计算结果，若被测空间的温度偏差不符合电线电缆产品标准中的规定，可以改变被测空间在试验箱中位置或变动被测空间大小后重新测试。为使原被测空间中心测点的热电偶不会因被测空间的变动而与试验箱温度计感温端的距离超过25mm，可以对此热电偶的位置稍作移动。此时，该测点的热电偶可以不再位于变动后的被测空间的中心位置。 7.3本检定方法不包括试验箱试验温度指示仪表（或温度计）的检定。对于试验温度由温度指示仪表显示，而该仪表感温元件无法位于工作空间中心位置的试验箱，检定结果中应给出在检定温度下温度指示仪表示值与工作空间中心实际温度的偏差。 7.4对经检定合格的低温试验箱发给检定证书，不合格的发给检定结果通知书。证书应标明测量温度及工作区域的位置与范围。检定证书内容式样按附录A。 7.5低温试验箱的检定周期一般定为2年。
2 JB/T4278.82011
附录A （规范性附录）检定证书内容式样
检定结果测试状态工作区域离内壁距离 mm
规定
标称测试 温度
测试结果温度偏差
温度 偏差 裙环
备注
方式 左 右
下 前 后
C
L
℃
"C
注：试验箱尺寸（长×宽×高）（mm）；
工作空间尺寸（长×宽×高）（mm） 中华人民共和国
