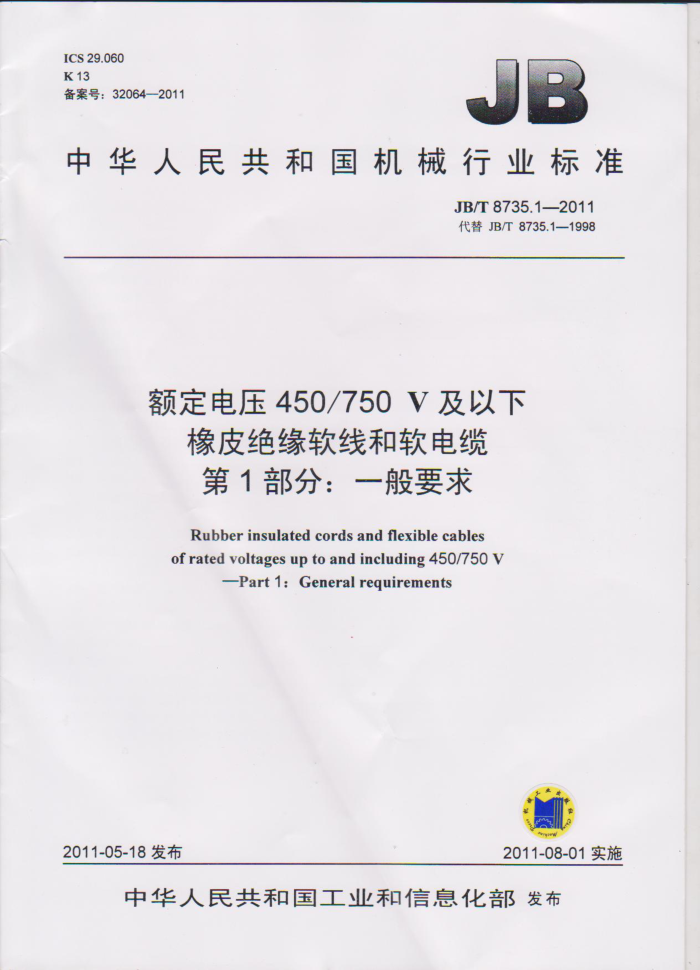

ICS29.060 K13 备案号：32064—2011
中华人民共和国机械行业标准
JB/T8735.1—2011 代替JB/T8735.1—1998
额定电压450/750V及以下
橡皮绝缘软线和软电缆第1部分：一般要求
Rubber insulated cords and flexible cables of rated voltages up to and including450/750V
-Part 1:General requirements
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 8735.1—2011
目 次
前言
1
范围 2规范性引用文件 3术语和定义 3.1绝缘和护套材料的定义 3.2试验定义 3.3电压定义， 4代号及产品表示方法 4.1 按用途分类. 4.2 4.3 按使用特征分类 4.4 按结构特性分类 4.5 产品表示方法. 5 电缆结构的一般要求... 5.1 导体， 5.2 绝缘 5.3 填充 5.4 纺纤编织
o 警品台 迎咖
按材料特征分类
.....
5.5 护套 5.6 标志. 成品电缆试验
6
6.1 电气性能. 6.2 外形尺寸 6.3.·软电缆的机械强度
10 10
验收规则
7 8
包装和标志图1数字标志的排列表1硫化橡皮绝缘的非电性性能表2硫化橡皮护套的非电性性能表3硫化橡皮绝缘电缆电性试验要求
中国 JB/T 8735.1—2011
前’ 言
JB/T8735《额定电压450/750V及以下橡皮绝缘软线和软电缆》分为三个部分：
第1部分：一般要求；第2部分：通用橡套软电缆；一第3部分：橡皮绝缘编织软电线。 本部分为JB/T8735的第1部分。 本部分代替JB/T8735.1一1998《额定电压450/750V及以下橡皮绝缘软线和软电缆第1部分：
般规定》。
本部分与JB/T8735.1-1998相比，主要变化如下：
-删除了规范性引用文件GB/T8170一1987数字修约规则”（本版的第2章，1998版的第2章）；增加了“混合物的型号”、“氯丁胶混合物或其他相当的合成弹性体”和“乙丙橡胶混合物或其他相当的合成弹性体”的定义（见3.1）；关于绝缘材料的代号，修订为“绝缘乙丙橡胶混合物”，符号为“E”（本版的3:4.2，1998版的3.2.2); 关于护套材料的代号，修订为“护套天然丁苯胶或类似弹性体混合物”，符号为“省略”（本版的3.4.2，1998版的3.2.2)；增加了“圆型”结构特征分类，符号为“省略”（本版的3.4.4）；关于绝缘橡皮的非电性性能中“氧弹老化后性能”，修订为“空气弹老化后的性能”（本版的表 1中1.3，1998版的表1中1.3)；增加了“耐臭氧试验”（本版的表1中第3项)；关于绝缘线芯识别，修订为“五芯及以下电缆优先选用颜色识别，五芯以上电缆用颜色或数字识别”（本版的4.2.5，1998版的4.2.5）；关于标志距离，修订为“550mm”和“275mm”（本版的4.6.2，1998版的4.6.2）；关于绝缘材料的型号，修订为“IE4型”（本版的4.2.1，1998版的4.2.1）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：昆明电缆股份有限公司、上海南洋电材有限公司、青岛汉缆集团有限公司、
上海南洋电缆有限公司、无锡江南电缆有限公司、广东华声电器实业有限公司、广州电缆厂有限公司。
本部分主要起草人：曾纪刚、单平、陈文刚、王长春、谭金凤、诸科明、刘世明、张泽鸿、郭汉洋、 黄一钊、肖继东。
本部分所代替标准的历次版本发布情况为：
JB/T 8735.1--1998。 JB/T 8735.1--2011
额定电压450/750V及以下橡皮绝缘软线和软电缆
第1部分：一般要求
1范围
JB/T8735的本部分规定了额定电压Uo/U为450/750V及以下橡皮绝缘软线和软电缆的产品型号、 电缆结构的一般要求、成品电缆试验、验收规则、包装和标志等。
本部分适用于额定电压Uo/U为450/750V及以下动力、家用电器、各种移动式电气设备和工具用的铜芯橡皮绝缘软线和软电缆。 2规范性引用文件
下列文件中的条款通过JB/T8735的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951.11一2008·电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量一机械性能试验（IEC60811-1-1：2001，IDT）
GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法.第12部分：通用试验方法热老化试验方法（IEC60811-1-2：1985，IDT)
GB/T2951.14一2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验（IEC60811-1-4：1985，IDT)
GB/T2951.21-2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法一耐臭氧试验一热延伸试验一浸矿物油试验（IEC60811-2-1：2001，IDT）
GB/T3956-2008电缆的导体（IEC60228：2004，IDT） GB/T5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法（IEC60245-2：
1998，IDT)
JB/T8137.1-1999电线电缆交货盘第1部分：-般规定 JB/T8735.2额定电压450/750V及以下橡皮绝缘软线和软电缆第2部分：通用橡套软电缆 JB/T8735.3额定电压450/750V及以下橡皮绝缘软线和软电缆第3部分：橡皮绝缘编织软电线
3术语和定义
下列术语和定义适用于JB/T8735的本部分。 3.1绝缘和护套材料的定义 3.1.1
混合物的型号typeofcompound 混合物按规定的试验所测得的性能进行分类。 注：型号与混合物组分没有直接关系。
3.1.2
橡皮混合物rubbercompound 经过适当选择、配比、加工和硫化的多种组分的混合体，其特有组分为橡胶和/或合成弹性体。
1 JB/T8735.1—2011
注：硫化是指绝缘和/或护套挤好后的下一道加工，目的是为了使弹性体永久交联。 3.1.3
氯丁胶混合物或其他相当的合成弹性体polychloroprene（PCP）compoundor other equivalent synthetic elastomer
硫化混合物的弹性体为氯丁橡胶或其他性能类似于氯丁橡胶的合成弹性体。 3.1.4
乙丙橡皮混合物或其他相当的合成弹性体ethylene-propylenerubbercompound（EPR）orother equivalent synthetic elastomer
交联混合物的弹性体为乙丙橡胶或其他性能类似于乙丙橡胶的合成弹性体。 3.2试验定义 3.2.1
型式试验（符号T） ypetests 按一般商业原则，对JB/T8735规定的 种型号电缆在供货前进行的式验，以证明电缆具有良好的
性能，能满足规定的使用要求。
注：型式试验的本质是一进行这些试验后，不必重复进行，除非电缆材料或设计的改变会影响电缆性能。 3.2.2
抽样试验（符号S） sampletests 在成品电缆试样上或取自成品电缆的元件上进行的试验，以证明产品符合设计规范。
3.3电压定义
额定电压ratedvoltages 电缆设计和进行电性能试验用的基准电压。 注1：额定电压用U/U表示，单位为伏特（V），其中：
一U.为任一绝缘导体和“地”（电缆的金属护层或周围介质）之间的电压有效值： -U为多芯电缆或单芯电缆系统中任何两相导体之间的电压有效值。 在交流系统中，电缆的额定电压至少等于使用电缆的系统的标称电压。这个条件对U和U值均适用。 在直流系统中，该系统的标称电压不人于电缆额定电压的1.5倍。
注2：系统的工作电压允许长时间地超过该系统标称电压的10%。如果电缆额定电压至少等于系统的标称电压，则
该电缆能在高于额定 电压10%的工作电压下使用
4代号及产品表示方法 4.1按用途分类
移动式电器设备等用电缆系列家庭电器设备用电线系列
R
4.2按材料特征分类
铜导体绝缘乙丙胶混合物护套天然丁苯胶或类似弹性体混合物·
省略
K
·省略
4.3按使用特征分类
户外用… 4.4按结构特性分类
.W
轻型中型重型
.0 JB/T 8735.1--2011
表 1硫化橡皮绝缘的非电性性能
序号 1 1.1 交货状态原始性能 1.1.1 抗张强度原始值
性能要求
试验项目
试验方法
抗张强度和断裂伸长率
GB/T 2951.11—2008 中 9.1
N/mm?
5.0
最小中间值
1.1.2 断裂伸长率原始值
一最小中间值
%
200
1
1.2 空气烘箱老化后的性能 1.2.1 老化条件a,b
GB/T5013.2—2008中第4章
℃ h
100±2 7X24
温度处理时间
1.2.2 老化后抗张强度
—一最小中间值
N/mm? %
4.2 ±25
最大变化率
1.2.3 老化后断裂伸长率
最小中间值最大变化率。
% %
200 ±25
1.3 空气弹老化后的性能 1.3.1 老化条件
GB/T 5013.2--20088 中 8.2
-温度 -处理时间
℃ h
127±2 40
1.3.2 老化后抗张强度
N/mm? %
最小中间值 -最大变化率°
±30
1.3.3 老化后断裂伸长率
% %
最小中间值最大变化率
±30
2 热延伸试验 2.1 老化条件
GB/T2951.21-—2008中第9章
℃ min N/mm?
-温度载荷时间机械应力
200±3 15 0.20
ni
2.2 试验结果
载荷下的伸长率，最大值% 冷却后的伸长率，最大值%
100 25
3 3.1 试验条件
耐臭氧试验
GB/T 2951.21—2008 中第 8 章
25±2 24
温度
℃ h
处理时间臭氧浓度
0.025~0.030
无裂纹
3.2 试验结果
绝缘应带导体或取走不超过30%的铜丝进行老化。 b除非产品标准中另有规定，橡皮混合物的老化不采用强追鼓风烘箱。仲裁试验时，应采用自然通风老化箱。 ℃变化率：老化后中间值与老化前中间值之差与老化前中间值之比，以百分比表示。
4 JB/T8735.1-2011
5.2.5绝缘线芯识别
每根绝缘线芯应按下述规则进行识别：一五芯及以下电缆优先选用颜色识别，见5.2.5.1；
一五芯以上电缆用颜色或数字识别，见5.2.5.1和5.2.5.2。
5.2.5.1绝缘线芯的颜色识别方法 5.2.5.1.1一般要求
电缆的绝缘线芯应采用着色绝缘或其他合适的方法进行识别。 除绿/黄组合色外，电缆的每一根绝缘线芯应只用一种颜色。 任何多芯电缆均不应使用红色、灰色、白色以及不是组合色用的绿色和黄色。
5.2.5.1.2颜色色谱
优先选用的色谱是：
单芯电缆：无优先选用色谱；两芯电缆：无优先选用色谱；三芯电缆：绿/黄色、浅蓝色、棕色，或是浅蓝色、黑色、棕色；四芯电缆：绿/黄色、浅蓝色、黑色、棕色，或是浅蓝色、黑色、棕色、黑色或棕色；五芯电缆：绿/黄色、浅蓝色、黑色、棕色、黑色或棕色，或是浅蓝色、黑色、棕色、黑色或棕色、黑色或棕色。 大于五芯电缆：在外层，一芯是绿/黄色，一芯是浅蓝色，其他线芯是同一种颜色，但不是绿色、黄色、浅蓝色或棕色；在其他层，一芯是棕色，其他线芯是同一种颜色，但不是绿色、黄色、浅蓝色或棕色，或者在外层，一芯是浅蓝色，一芯是棕色，而其他线芯是同一种颜色，但不是绿色、黄色、浅蓝色或棕色；在其他层，一芯是棕色，而其他线芯是同一种颜色，但不是绿色、黄色、浅蓝色或棕色。
各种颜色应能清楚地识别并耐擦。按GB/T5013.2一2008中1.8规定的试验方法检验，应符合要求。 5.2.5.1.3绿/黄组合色
绿/黄组合色绝缘线芯的颜色分布应符合下列条件：对每段长15mm的绝缘线芯，其中一种颜色应至少覆盖绝缘线芯表面的30%，且不大于70%，而
另一种颜色则覆盖绝缘线芯的其余部分。
注：关于使用绿/黄组合色和浅蓝色的情况说明：当按上述规定使用绿/黄组合色时，表示专门用来识别连接接地或
类似保护用途的绝缘线芯。浅蓝色用作连接中性线的绝缘线芯。如果没有中性线，则浅蓝色可用于识别除接地或保护导体外的任一根绝缘线芯。
5.2.5.2绝缘线芯的数字识别方法 5.2.5.2.1般要求
线芯的绝缘应是同一种颜色，并按数序排列，但绿/黄组合色绝缘线芯（若有）除外。 如果有绿/黄组合色绝缘线芯，则应符合5.2.5.1.3的要求，并应放在外层。 数字编号应从内层以数字1开始。 数字应用阿拉伯数字印在绝缘线芯的外表面上。数字颜色应相同，并与绝缘颜色有明显色差。数字
1
应字迹清晰。 5.2.5.2.2标志的优先排列方法
数字标志应沿着绝缘线芯以相等的间隔重复出现，相邻两组数字标志应彼此颠倒。 当标志由一个数字组成时，则破折号应放置在数字的下面。如果标志是由两个数字组成时，则一个
数字排在另一个数字下面，同时在底下的数字下面加破折号。相邻两个完整数字标志之间的距离d应不超过50mm。
标志的排列如图1所示。
5
