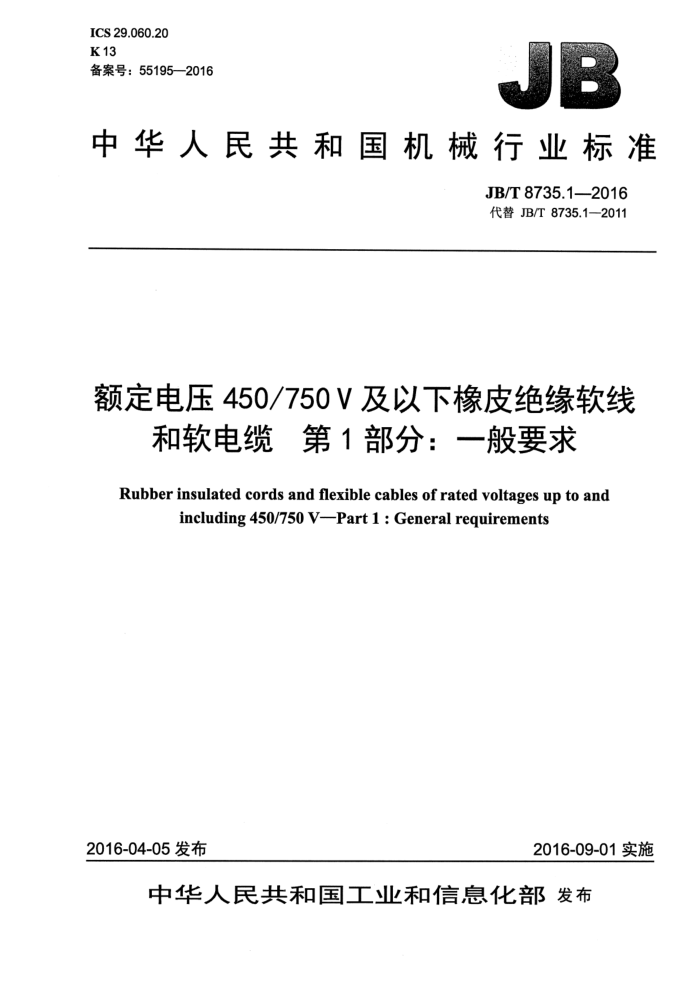

ICS 29.060.20 K13 备案号：55195—2016
中华人民共和国机械行业标准
JB/T 8735.1-2016 代替 JB/T 8735.1—2011
额定电压450/750V及以下橡皮绝缘软线
和软电缆　第1部分：一般要求 Rubber insulated cords and flexible cables of rated voltages up to and
including 450/750 V-Part 1 : General requirements
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T 8735.1—2016
目 次
前言 1 范围 2 规范性引用文件 3术语和定义.…. 3.1绝缘和护套材料的定义.… 3.2试验定义.. 4代号和产品表示方法. 4.1用途代号 4.2材料特征代号. 4.3使用特性代号.. 4.4 结构特性代号. 4.5 产品表示方法… 5电缆结构的一般要求.. 5.1导体.. 5.2 绝缘. 5.3填充. 5.4纺纤编织. 5.5护套.. 5.6标志. 6成品电缆和电线试验 6.1 电气性能. 6.2 外形尺寸. 6.3 软电缆的机械强度
II
2
..2
3
，
3
0 10
10
11 13 13
验收规则包装和标志..
> 8
图1 数字标识的排列..
.6
表 1 硫化橡皮绝缘的非电性性能. 表 2 硫化橡皮护套的非电性性能. 表3硫化橡皮绝缘电缆和电线电性试验要求表4重锤质量及滑轮直径. 表5线芯负载电流.
4
10
1 JB/T 8735.1—2016
3.1.2
橡皮混合物rubber compound 经过适当选择、配比、加工和硫化的多种组分的混合体，其特有组分为橡胶和/或合成弹性体。 注：硫化是指绝缘和/或护套挤好后的下一道加工，目的是为了使弹性体永久交联。
3.1.3
氯丁胶混合物或其他相当的合成弹性体polychloroprene（PCP）compound or other equivalent synthetic elastomer
硫化混合物的弹性体为氯丁橡胶或其他性能类似于氯丁橡胶的合成弹性体。 3.1.4
乙丙橡胶混合物或其他相当的合成弹性体ethylene-propylene rubber compound（EPR）orother equivalent synthetic elastomer
交联混合物的弹性体为乙丙橡胶或其他性能类似于乙丙橡胶的合成弹性体。 3.2试验定义 3.2.1
型式试验（符号T）typetests（symbol T) 按一般商业原则，对JB/T8735规定的一种型号的电缆在供货前进行的试验，以证明电缆具有良好
的性能，能满足规定的使用要求。
注：型式试验的本质是一旦进行这些试验后，不必重复进行，除非电缆材料或设计的改变会影响电缆性能。 3.2.2
抽样试验（符号S） sample tests (symbol S) 在成品电缆试样上或取自成品电缆的元件上进行的试验，以证明产品符合设计规范。
3.2.3
额定电压rated voltages 电缆设计和进行电性能试验用的基准电压。 注1：额定电压用U/U表示，单位为伏（V)，其中：
-U为任一绝缘导体与“地”（电缆的金属护层或周围介质）之间的电压有效值； -U为多芯电缆或单芯电缆系统中任何两相导体之间的电压有效值。
在交流系统中，电缆的额定电压至少等于使用电缆的系统的标称电压。这个条件对U.和U值均适用。 在直流系统中，该系统的标称电压不大于电缆额定电压的1.5倍。
注2：系统的工作电压允许长时间地超过该系统标称电压的10%。若电缆额定电压至少等于系统的标称电压，则该
电缆能在高于额定电压10%的工作电压下使用。
4代号和产品表示方法
4.1用途代号
移动式电器设备等用电缆系列家庭电器设备用电线系列
Y
R
4.2材料特征代号
铜导体绝缘乙丙胶混合物，护套天然丁苯胶或类似弹性体混合物
省略
省略
2 ：
JB/T 8735.1—2016
5.2绝缘 5.2.1材料
绝缘应是IE4型乙丙橡胶混合物或其他相当的合成弹性体混合物硫化橡皮绝缘的非电性性能见表1。
表1硫化橡皮绝缘的非电性性能
单位
性能要求
试验方法
序号 1 抗张强度和断裂伸长率 1.1 交货状态原始性能 1.1.1
试验项目
GB/T 2951.11—2008 中 9.1
抗张强度原始值
N/mm?
最小中间值断裂伸长率原始值一最小中间值
5.0
一
1.1.2
200
%
-
1.2 空气烘箱老化后的性能 1.2.1
GB/T 5013.2—2008 中第 4章
老化条件 a, b —温度一处理时间老化后抗张强度一最小中间值一最大变化率“ 老化后断裂伸长率一最小中间值 ——最大变化率‘
100±2 7×24
℃ h
1.2.2
N/mm2 %
4.2 ±25
1.2.3
% %
200 ±25
1.3 空气弹老化后的性能 1.3.1
GB/T 5013.2-2008 中 8.2
老化条件a 一温度处理时间老化后抗张强度 —最小中间值 —最大变化率‘ 老化后断裂伸长率一最小中间值 —最大变化率°
℃ h
127±2 40
1.3.2
N/mm? %
- ±30
1.3.3
% %
一 ±30
2 热延伸试验
GB/T2951.21—2008中第9章
老化条件 —温度 —载荷时间 ——机械应力试验结果
2.1
200±3 15 0.20
℃ min N/mm?
2.2
4 JB/T 8735.1-2016
表1硫化橡皮绝缘的非电性性能（续）
序号
单位 % %
试验项目载荷下的伸长率（最大值）冷却后的伸长率（最大值)
性能要求 100 25
试验方法
3 耐臭氧试验
GB/T2951.21—2008中第8章
试验条件
3.1
℃ h %
25±2 24 0.025~0.030 无裂纹
-温度处理时间 -臭氧浓度
一
3.2
试验结果 a绝缘应带导体或取走不超过30%的铜丝进行老化。 b除非产品标准中另有规定，橡皮混合物的老化不采用强迫鼓风烘箱，仲裁试验时，应采用自然通风老化箱。 °变化率：老化后中间值与老化前中间值之差再与老化前中间值之比，用百分数表示。
5.2.2包覆导体
绝缘应紧密地包覆在导体或隔离层上。在JB/T8735.2一2016和JB/T8735.3一2016中所列每一种型号的电缆和电线，不论包覆绝缘是单层或多层，也不论是否绕包刮胶带均应如此。绝缘应能剥离，而又不损伤绝缘、导体或镀锡层。通过检验和手工测量检查是否符合要求。 5.2.3厚度
绝缘厚度的平均值不应小于JB/T8735.2一2016和JB/T8735.3一2016中列出的每一种型号和规格电缆及电线的规定值，但是在任一点的厚度可小于规定值，只要不小于规定值的90%－0.1 mm。
应按GB/T5013.2—2008中1.9规定的试验方法检查。 5.2.4老化前后的机械性能
在正常使用温度范围内，绝缘应具有足够的机械强度和弹性。 应按表1规定的试验检查是否符合要求。适用的试验方法和试验要求见表1中序号1.2和1.3。
5.2.5绝缘线芯识别 5.2.5.1概述
每根绝缘线芯应按下述规则进行识别：
-5芯及以下电缆选用颜色识别，见5.2.5.2； -5芯以上电缆用颜色或数字识别，见5.2.5.2和5.2.5.3。
5.2.5.2绝缘线芯的颜色识别方法 5.2.5.2.1般要求
电缆的绝缘线芯应用着色绝缘或其他合适的方法进行识别，用黄/绿组合色识别的绝缘线芯除外，电缆的每一根绝缘线芯应只用一种颜色。
任一多芯电缆均不应使用不是组合色用的绿色和黄色。 注：宜避免使用红色和白色。
