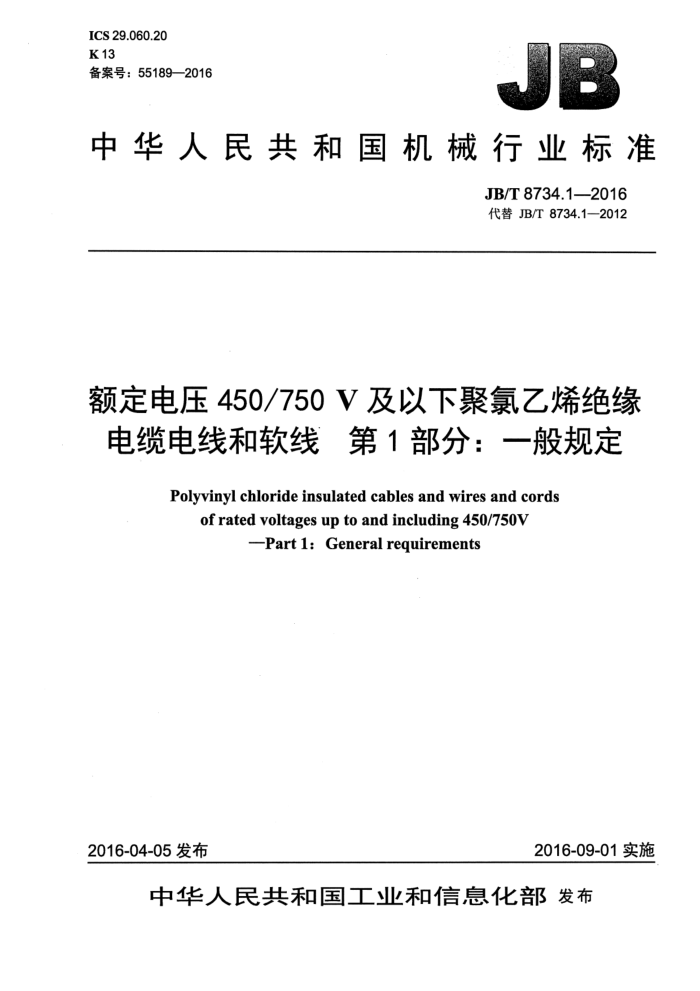

ICS 29.060.20 K13 备案号：55189—2016
中华人民共和国机械行业标准
JB/T 8734.1—2016 代替 JB/T 8734.1—2012
额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分：一般规定
Polyvinyl chloride insulated cables and wires and cords
of rated voltages up to and including 450/750V
-Part 1: General requirements
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T 8734.1—2016
目 次
前言 1 范围 2 规范性引用文件 3
11
术语和定义 4代号和产品表示方法， 4.1用途代号（并表示系列） 4.2材料特征代号.. 4.3 结构特征代号.…… 4.4耐热特性代号.. 4.5 产品表示方法. 5电缆结构的一般要求. 5.1 导体 5.2 绝缘 5.3填充.. 5.4屏蔽.. 5.5护套 5.6标志， 6成品电缆试验 6.1 电气性能. 6.2 外形尺寸 6.3 屏蔽的编织密度. 6.4 绝缘线芯撕离试验.… 6.5 导体导通试验 6.6 绝缘热收缩试验 6.7 曲挠试验， 6.8 静态曲挠试验. 6.9 不延燃试验 7交货长度 8 验收规则. 9标志、包装.
.
2
3
. 000000.000.0.0.0.0..0.....0..........0.0.0.0.0.0...00.0.0..0.00.0.00.00000.00.
.....3
..............................................................
.....·.e·
.......8
...........+.+..............
.8 9 11 11 ...11 12 .13 .13 .13
..........
营业业业营业中业营业业营业学业中业#业营
+ 中中中中中中中中中中中中中中中中营
13 13 13
..13
13 14 14
e.+.
图1标志的排列.. 表1聚氯乙烯（PVC）绝缘非电性试验要求. 表2聚氯乙烯（PVC）护套非电性试验要求. 表3PVC绝缘电缆电气性能试验要求..
8
4
9 .. 12
1 JB/T 8734.1—2016
前言
JB/T8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分：
第1部分：般规定; 第2部分：固定布线用电缆电线；第3部分：连接用软电线和软电缆；第4部分：安装用电线；第5部分：屏蔽电线；第6部分：电梯电缆。
本部分为JB/T8734的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8734.1一2012《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部
分：一般规定》，与JB/T8734.1一2012相比主要技术变化如下：
删除了铜带屏蔽（见2012年版的3.2.3和4.4）；删除了铝带（或铝塑复合带）屏蔽及半导电屏蔽代号（见2012年版的3.2.3）删除了电梯电缆的产品表示方法（见2012年版的3.3）；删除了“同一型号品种、规格采用规定的不同导体结构时，较硬（第1类）导体用（A）表示，较软（第2类）导体用（B）表示，在规格后标明”（见2012年版的3.3）；增加了“供需双方也可协商确定用其他合适的方法进行绝缘线芯识别”（见5.2.5.1）；修改了RVS、RVB、RVVPS和不同导体标称截面积的绝缘线芯绞合在一起构成的电缆颜色色谱要求（见5.2.5.2.2，2012年版的4.2.5.2.2）；修改了不同导体标称截面积的绝缘线芯绞合在一起构成的电缆中黄/绿组合色绝缘线芯摆放位置要求（见5.2.5.3.1，2012年版的4.2.5.3.1）；增加了“其他合适方法印字在绝缘或护套上”（见5.6.1）；修改了标识排列示意图（见图1，2012年版的图1）；修改了曲挠试验适用条件（见6.7，2012年版的5.7）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：上海熊猫线缆股份有限公司、天津金山电线电缆股份有限公司、湖南金杯电
缆有限公司、昆明电缆集团股份有限公司、广州电缆厂有限公司、上海南洋-藤仓电缆有限公司、宝胜科技创新股份有限公司、江西南缆集团有限公司、深圳市联嘉祥科技股份有限公司、上海老港申菱电子电缆有限公司。
本部分主要起草人：曲文波、周晓荣、何鹤、陈善求、何文钧、欧一波、章家生、陈锦梅、殷斌霞、 黄冬莲、李春勇、肖继东、陆燕红、张敬平、吴。
本部分所代替标准的历次版本发布情况为： JB/T 8734.1--1998、JB/T 8734.1-2012。
II JB/T 8734.1-2016
额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线
第1部分：一般规定
1范围
JB/T8734的本部分规定了额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线的术语和定义、 代号、电缆结构的一般要求、成品电缆试验、交货长度、验收规则、标志和包装。
本部分适用于额定电压450/750V及以下动力装置用铜、铝导体聚氯乙烯绝缘电缆电线和软线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.10-2013电工术语电缆 GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚
度和外形尺寸测量机械性能试验
GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T2951.14-2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验
GB/T2951.31一2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验抗开裂试验
GB/T2951.32一2008电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法失重试验热稳定性试验
GB/T3956—2008电缆的导体 GB/T5023.22008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法 GB/T18380.12-2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火
焰垂直蔓延试验1kW预混合型火焰试验方法
GB/T18380.22-2008电缆和光缆在火焰条件下的燃烧试验第22部分：单根绝缘细电线电缆火
焰垂直蔓延试验扩散型火焰试验方法
JB/T8137（所有部分）一2013电线电缆交货盘 JB/T8734.2一2016额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布
线用电缆电线
JB/T 8734.3-2016袭 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线和软电缆
JB/T8734.4-2016额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第4部分：安装用电线
JB/T 8734.5—2016容 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第5部分：屏蔽电线
JB/T8734.6—2016额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第6部分：电梯
1 JB/T 8734.1--2016
电缆
3术语和定义
GB/T2900.10--2013界定的以及下列术语和定义适用于本文件。
3.1
聚氯乙烯混合物polyvinyl chloride compound，PVC 特定组份是聚氯乙烯或它的一种共聚物经适当选择、配比和加工后制成的材料。该术语也可表示为
含有聚氯乙烯和某种聚氯乙烯聚合物的混合物。 3.2
型式试验（符号 T）type tests （symbol T) 按一般商业原则，对本部分规定的一种型号的电缆在供货前进行的试验，以证明电缆具有良好的
性能，能满足规定的使用要求。
注：型式试验的本质是一旦进行这些试验后，不必重复进行，除非电缆材料、设计或制造工艺的改变可能引起电缆
性能变化。
3.3
抽样试验（符号S） sample tests (symbol S) 在成品电缆试样上或取自成品电缆的元件上进行的试验，以证明产品符合设计规范。
3.4
例行试验（符号 R）routine tests（symbol R) 制造厂对全部电缆成品进行的试验。
3.5
额定电压rated voltage 电缆设计和电性能试验用的基准电压。 注1：额定电压用U./U表示，单位为伏（V)。 注2：U.为任一相导体与“地”（金属屏蔽、金属护层或周围介质）之间的电压有效值；U为多芯电缆或单芯电缆系
统任何两相导体之间的电压有效值。 注3：当用于交流系统时，电缆的额定电压至少等于使用电缆系统的标称电压。该条件均适用于U。和U值。当用于
直流系统时，该系统的标称电压不大于电缆额定电压的1.5倍。 注4：系统的工作电压允许长时间地超过该系统标称电压10%，若电缆的额定电压至少等于该系统的标称电压，则
电缆可在高于额定电压10%的工作电压下使用。
4代号和产品表示方法
4.1用途代号 (并表示系列)
固定布线用电缆（电线）连接用软电线和软电缆安装用电线电梯用电缆
B .R A
4.2材料特征代号
省略
铜导体. 铝导体·
L
2
