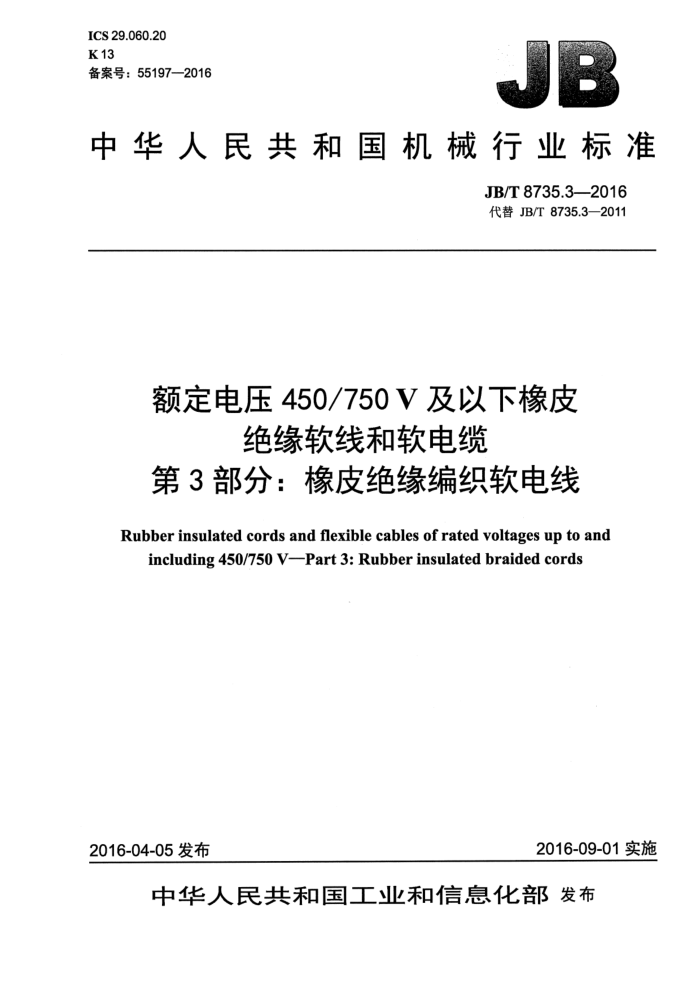

ICS 29.060.20 K13 备案号：55197—2016
中华人民共和国机械行业标准
JB/T 8735.3—2016 代替 JB/T 8735.3—2011
额定电压450/750V及以下橡皮
绝缘软线和软电缆
第3部分：橡皮绝缘编织软电线
Rubber insulated cords and flexible cables of rated voltages up to and
including 450/750 V--Part 3: Rubber insulated braided cords
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T 8735.3-2016
目 次
前言 1 范围…. 2 规范性引用文件 3
11
使用特性. 4 型号.. 5 规格.. 6 技术要求. 6.1 总则.… 6.2 导体. 6.3 绝缘.. 6.4 绞合 6.5 保护层.. 6.6 外形尺寸. 6.7 产地标志. 1
.·.·.·.·.·.·..
检验
表1型号和名称表2RE型橡皮绝缘编织软电线. 表3RES型编织双绞软电线. 表4REH型总编织圆形软电线. 表5检验
.................................. JB/T 8735.3-2016
额定电压450/750V及以下橡皮绝缘软线和软电缆
第3部分：橡皮绝缘编织软电线
1范围
JB/T8735的本部分规定了橡皮绝缘编织软电线的使用特性、型号、规格、技术要求和检验。 本部分适用于交流额定电压U/U为300/300V及以下室内照明灯具、家用电器用的橡皮绝缘编织
软电线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验
GB/T2951.21-2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧试验热延伸试验浸矿物油试验
GB/T5013.2一2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法 JB/T8735.1—2016额定电压450/750V及以下橡皮绝缘软线和软电缆第1部分：一般要求
3使用特性
3.1额定电压U/U为300/300V。 3.2软电线的长期允许工作温度不应超过60℃。
4型号
软电线的型号和名称见表1。
表1型号和名称
名称
型号 RE RES REH
橡皮绝缘编织软电线橡皮绝缘编织双绞软电线
橡皮绝缘橡皮保护层总编织圆形软电线
5规格
软电线规格应符合表2～表4的规定。 JB/T 8735.32016
表2 2RE型橡皮绝缘编织软电线
平均外径 mm
20℃时导体电阻
导体标称 导体中单线 绝缘厚度截面积 最大直径 规定值 mm?
最大值 2/km
二芯
三芯
mm
mm 0.6 0.6 0.8 1.0 1.0
上限 5.3 5.6 6.8 10.2 11.5
上限 铜芯
下限 3.9 4.2 5.2 7.9 8.9 表3RES型编织双绞软电线
下限 4.2 4.5 5.6 8.5 9.6
镀锡铜芯 73.0 51.1 41.3 8.46 5.24
0.16 0.16 0.16 0.16 0.16
0.3 0.4 0.5 2.5 4
71.3 49.6 40.2 8.22 5.10
5.6 6.0 7.3 11.0 12.4
每根编织绝缘线芯平均外径上限
导体中单线最大直径
绝缘厚度规定值 mm 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8
20℃时导体电阻最大值
导体标称截面积
2/km
mm? 0.3 0.4 0.5 0.75 1 1.5 2.5 4
铜芯 69.2 48.2 39.0 26.0 19.5 13.3 7.98 4.95
mm 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16
镀锡铜芯 71.2 49.6 40.1 26.7 20.0 13.7 8.21 5.09
mm 2.6 2.8 2.9 3.1 3.3 4.1 4.6 5.3
表4REH型总编织圆形软电线
平均外径 mm
20℃时导体电阻
导体标称 导体中单线 绝缘厚度截面积 最大直径 规定值 mm?
最大值 2/km
二芯
三芯下限 上限 4.5
mm 0.16 0.16 0.16 0.16 0.16 0.16 0.16 0.16
mm 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8
上限 5.6 6.0 6.2 6.6 7.0 8.5 9.6 10.9
铜芯 69.2 48.2 39.0 26.0 19.5 13.3 7.98 4.95
下限 4.2 4.5 4.7 5.0 5.3 6.5 7.4 8.4
镀锡铜芯 71.2 49.6 40.1 26.7 20.0 13.7 8.21 5.09
0.3 0.4 0.5 0.75 1 1.5 2.5 4
6.0 6.4 6.7 7.0 7.4 9.1 10.3 11.7
4.8 5.0 5.3 5.6 7.0 7.9 9.1
6 技术要求
6.1总则
软电线除应符合本部分规定的技术要求外，还应符合JB/T8735.1-2016的规定。若JB/T8735.1—2016
2 JB/T 8735.32016
与本部分有不一致，以本部分为准。 6.2导体 6.2.1导体芯数和结构应符合表 2～表 4的规定。 6.2.2导体中的单线可以镀锡或不镀锡。 6.3绝缘 6.3.1绝缘应是代号为IE4型橡皮混合物。如果不采用挤出，绝缘至少应由两层组成，两层绝缘间应不分层。 6.3.2绝缘厚度应符合表2～表4的规定。 6.4绞合 6.4.1RE、REH型软电线的绝缘线芯应绞合成缆，成缆间隙用棉纱或柔软性能相当的其他材料填充圆整。RES型软电线应在绝缘线芯编织后绞合。 6.4.2RE型软电线的成缆节距不应超过电缆平均外径上限的7.5倍；REH型软电线的成缆节距不应超过电缆平均外径上限的8倍；RES型软电线的成缆节距不应超过每根编织绝缘线芯平均外径上限的 16倍。 6.5保护层 6.5.1RE型橡皮绝缘编织软电线、REH型总编织圆形软电线绞合成缆后应进行编织，REH型总编织圆形软电线在编织前应挤包一层薄薄的橡皮。编织物应半嵌入橡皮保护层。 6.5.2编织层应用长丝再生纤维、腊光棉纱或其他类似的材料。 6.6外形尺寸
RE型橡皮绝缘编织软电线平均外径应符合表2的规定；REH型总编织圆形软电线平均外径应符合表4的规定；RES型编织双绞软电线的每根编织绝缘线芯平均外径应符合表3的规定。 6.7产地标志
在绝缘线芯的表面应印有制造厂名称或商标。
７ 检验
产品检验项目、试验类型和试验方法按表5的规定。
表5检验
试验类型 RE、RES、REH
试验方法
检验项目
序号
300/300 V
1 电气性能试验
GB/T 5013.2-2008 中 2.1 GB/T 5013.22008 中 2.2
T,S T, S
导体电阻成品电缆2000V电压试验
1.1 1.2
3 91
JB/T 8735.3--2016
表5检验 (续)
8
试验类型 RE、RES、REH 300/300 V
序号
检验项目
试验方法
结构尺寸检查结构检查
2 2.1
T, S
JB/T 8735.1—2016 和 GB/T 5013.2-2008
检查和手工试验 GB/T 5013.2—2008 中 1.9
2.2 2.3
绝缘厚度测量外径测量
T, S
-平均值
T,S
GB/T 5013.2—2008 中 1.11
3 绝缘机械性能 3.1
T T T T T T
老化前拉力试验空气烘箱老化后拉力试验空气弹老化后拉力试验耐臭氧试验热延伸试验
GB/T 2951.11-2008 中 9.1 GB/T5013.2—2008中第4章 GB/T5013.2——2008中第4章 GB/T2951.21--2008中第8章 GB/T2951.21—2008中第9章 GB/T5013.2—2008中第6章
3.2 3.3 3.4 3.5 4 5 成品电缆机械强度a
纺纤编织层的耐热性
曲挠试验及试验后浸水2000V电压试验耐磨试验标志耐擦试验成品电缆机械强度不适用于RES型编织双绞软电线。
5.1 5.2 6
T T T
GB/T 5013.2—2008 中 3.1 和 2.2
GB/T 5013.2-2008 中 3.3 GB/T 5013.2-2008 中 1.8
