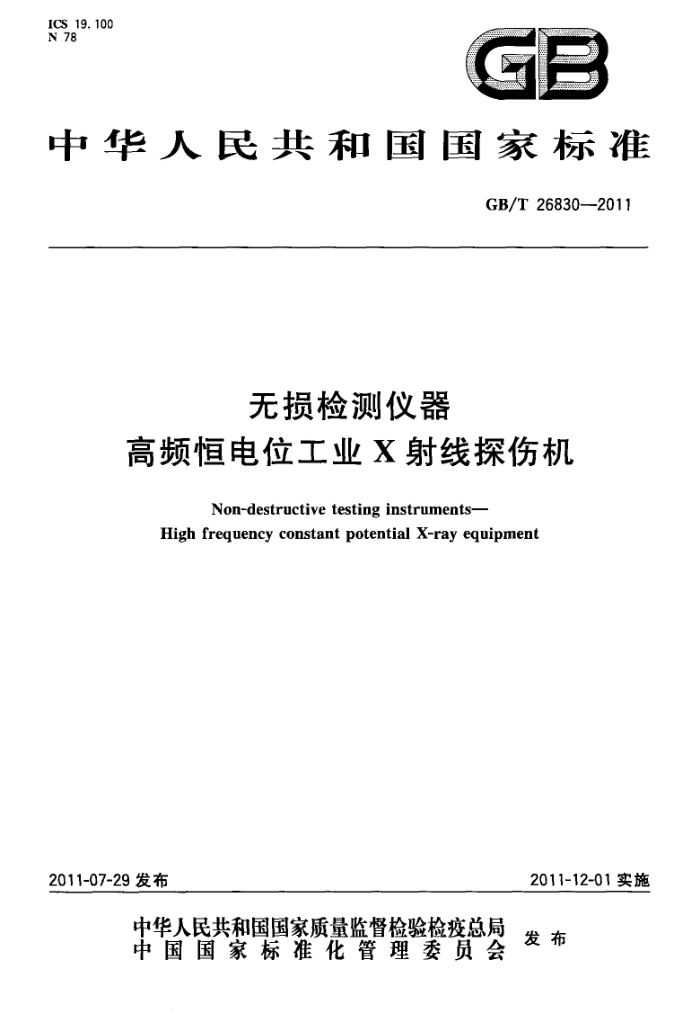

ICS _19. 100 N 78GB
中华人民共和国国家标准
GB/T 26830—-2011
无损检测仪器
高频恒电位工业X射线探伤机
Non-destructive testing instruments-
High frequency constant potential X-ray equipment
2011-12-01实施
2011-07-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26830—2011
目 次
前言 1 范围 2 规范性引用文件 3
II
术语和定义产品分类
4 5 要求 5.1
E.
使用条件 5. 2 使用性能 5.3 可靠性 5. 4 安全性 5.5 稳定度 5.6 外观质量 6 试验方法 6.1 试验条件 6.2 试验用主要仪器仪表和器具 6.3 高频机的穿透力和透照灵敏度试验 6.4 高频机辐射角和辐射场均匀性试验 6.5 计时器计时误差测定方法 6.6 管电压调节试验 6.7 高频机过电压保护试验 6.8 高频机过电流保护试验 6.9 高频机温度保护装置试验 6.10 高频机低气压保护装置试验· 6.11 高频机连续工作可靠性试验· 6.12 高频机漏射线空气比释动能率试验·· 6.13 低压回路绝缘电阻、绝缘强度和接地试验 6.14 高压回路绝缘强度试验 .. 6.15 高频机管头、高压发生器、冷却装置等密封部件的检漏试验 6.16 环境温度试验 6.17 运输、贮存环境试验 6.18 包装试验 6.19 电源电压波动时正常工作试验 6.20 管电压、管电流稳定度的测定…. 6.21 外观质量检验 7 检验规则， 7. 1 出厂检验· 7. 2 型式试验 7. 3 抽样和判定规则
-
10 10 10 11 11
11 11 11 12 12 12
12 1 GB/T26830—2011
8标志、包装、运输和贮存. 8.1标志· 8.2 包装 8.3 运输和贮存附录A（规范性附录） 高频恒电位X射线探伤机用标准试块
12 12 13 13 14
I GB/T 26830-2011
前 言
本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准负责起草单位：辽宁仪表研究所、丹东通用电器有限公司、丹东华日电器有限公司。 本标准参加起草单位：丹东市无损检测设备有限公司、丹东市万全无损检测仪器厂、丹东市探伤仪
器。
本标准主要起草人：武太峰、邵德峰、陈刚、董殿刚、张宏、林宝华、徐波。 GB/T26830—2011
无损检测仪器
高频恒电位工业X射线探伤机
1范围
本标准规定了无损检测仪器高频恒电位工业X射线探伤机（以下简称高频机）的术语和定义、产品分类、技术要求、试验方法、检验规则、标志、包装运输、贮存的要求等。
本标准适用于施加在高压变压器上的电压频率不低于40kHz，作用到X射线管上的电压为恒定直流的高频恒电位工业X射线探伤机。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志 GB/T9582一1998工业射线胶片ISO感光度和平均斜率的测定（用X和Y射线曝光） GB/T13384机电产品包装通用技术条件 GB/T17618 信息技术设备抗干扰度限制和测量方法 GB18871电离辐射防护与辐射源安全基本标准 GB22448—2008500kV以下工业X射线探伤机防护规则 JB/T6220—2004射线探伤用密度计 JB/T7902 线型像质计 JB/T7903 3工业射线照相底片观片灯 JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
高频恒电位工业X射线探伤机highfrequencyconstantpotentialX-rayequipment 高压变压器的工作电压频率不低于40kHz，X射线管上的电压为恒定直流的X射线探伤机。
4产品分类 4.1高频机主要有移动式和便携式两种类型。 4.2高频机产品型号命名由如下五部分构成：I-—类；Ⅱ-组；Ⅲ——型；IV主参数；V——改进序号。
例如：XYG225/10A表示移动式额定管电压225kV，额定管电流10mA，高频恒电位工业X射线探伤机；XXG320/6B表示携带式额定管电压320kV，额定管电流6mA，高频恒电位工业X射线探伤机。
1 GB/T26830—2011
5要求 5.1 使用条件
高频机应该在下列条件下按照额定规程正常工作： a） 大气压力76kPa~106kPa; b) 环境温度固定式的为2℃～40℃、携带式的为一10℃～50℃； c) 空气相对湿度不大于85%； d) 电源电压波动不超过额定电源电压土10%； e) 电源频率(50士1)Hz； f) 电磁干扰：应符合GB/T17618中的相关要求。
5.2使用性能 5.2.1高频机的穿透力指标，对固定式（移动式)高频机应符合表1中的要求；对携带式高频机应符合表2的要求。
表1 固定式（移动式）高频机的穿透力指标
滕光量 mA·min 100 100 100 100 100 100
穿透力（钢Q235)
额定管电压
kv 160 225 320 350 400 450
mm 30 50 72 80 92 102
注：焦距600mm；
密度2.0；胶片ISO感光度320以上。
表2携带式高频机的穿透力指标
额定管电压
曙光量 mA-min
穿透力（钢Q235）
kv 200 225 300
mm 34 42 63
30 30 30
5.2.2 高频机的X射线辐射角不应小于X射线管规定的辐射角，与规定值的偏差不大于十5°，X射线辐射范围内不容许有缺圆。周向高频机辐射场强度应均匀，中心平面内密度差应不大于0.5（当平均密度为2.0时）。 5.2.3 高频机应设置自动曝光时间计时器，计时误差应不大于所测点指示值的2%。 5.2.4 高频机应具有管电压调节装置，起始电压应不大于额定管电压20%。 5.2.5 高频机应设置有过电压保护装置，当管电压超过额定值5kV～10kV时，高压应断开。 5.2.6 高频机应设置有过电流保护装置，当管电流超过额定值1mA～3mA时，高压应断开。 5.2.7 高频机应设置有温度保护装置，当温度超过规定值5℃时，自动启动保护装置。 5.2.8 高频机应设置压力指示及低气压保护装置，当发生器中绝缘气体SF。气压低于0.34MPa时， 2 GB/T26830—2011
高压应断开。 5.3可靠性
高频机按规定的工作规程连续工作10次，试验中应无异常现象，每次连续工作时间应不小于 10 min. 5.4安全性 5.4.1 高频机漏射线空气比释动能率应符合表3的规定。
表3漏射线空气比释动能率
漏射线空气比释动能率
试验时间 min
管电压U
kv U≤150 150
15 15 15 15
5.4.2 高频机低压回路绝缘电阻应不小于2Mα。 5.4.3 高频机的高压回路绝缘强度应符合表4的规定。
表4高压回路绝缘强度试验
管电压U kv U≥200 U<200 U>300
耐压时间 min
管电压升至额定管电压倍数
2 2 2
1. 05 1.10 1.02
5.4.4 高频机应具有接地保护装置，接地电阻应不大于42。 5.4.5高频机管头、高压发生器、冷却装置等各密封部件应无渗漏现象。 5.4.6高频机的电缆接头和接头连接拆卸方便并带有保护盖。 5.5稳定度 5.5.1管电压稳定度应达到0.1%。 5.5.2 管电流稳定度应达到0.2%。 5.6外观质量 5.6.1表面镀层应坚固，无脱落现象。 5.6.2零件加工表面，不应有碰伤和划痕。 5.6.3非加工和易锈面应有防锈措施。 6试验方法 6.1试验条件
按5.1的规定进行。 6.2试验用主要仪器仪表和器具 6.2.1最大允许误差为士0.006%的七位数字电压表和最大允许误差为士0.03%五位数字电流表。 6.2.21.0级1000V绝缘电阻表或相应的绝缘电阻测定仪。 6.2.3秒表、温度计。 6.2.4 工业X射线胶片。 6.2.5 密度计或测微光度计。 6.2.6高低温箱、湿热箱。
3 GB/T26830—2011
6.2.7耐压测试仪（容量为被试验X射线机功率150%以上）。 6.2.8校验试块，按附录A选定的试块及线型像质计。 6.2.9X射线可靠度不大于10%的剂量仪。 6.3高频机的穿透力和透照灵敏度试验 6.3.1穿透力试验
符合附录A规定的标准试块、符合GB/T9582—1998中表1列出的ISO感光度为320以上的工业胶片、符合JB/T7903要求的观片灯、符合JB/T6220一2004中4.2要求的密度计。
试验示意图如图1所示。
1
2
0
一实际焦点； X射线束中心轴线；
1
2- 3- 标准试块； 4- 5- 前增感屏：
一铅挡块；
6— 一胶片； 7——后增感屏。
图1穿透力试验示意图
6.3.1.1试验程序 6.3.1.1.1把胶片裁成100mm×225mm长方形，前增感屏（铅）0.03mm，后增感屏（铅）厚度不限。 标准试块放在前增感屏之上，并面向X射线机一侧，试块四周用铅挡块挡好，防止漏散射线影响。 6.3.1.1.2调整X射线机位置使实际焦点与胶片中心处距离为600mm。如测辐射场中心处穿透力，要使X射线束中心轴线通过胶片中心，如要测辐射场2/3处穿透力，则要根据计算把胶片中心置于辐射场2/3处。 6.3.1.1.3使电源电压处于额定电压后，采用额定管电压、额定管电流进行曝光。携带式X射线探伤机曝光量宜为30mA·min，固定式（移动式）X射线探伤机曝光量宜为100mA·min。 6.3.1.1.4将曝光后的胶片进行暗室处理：21℃士1℃，显影5min。应使用ISO感光度在320以上的工业胶片。经冲洗干燥后在背景照度最低为215(1x)的观灯片下，用密度计或测微光度计进行密度测量。 6.3.1.1.5密度计应仔细校正。可按标准密度片对照。在试块之外被铅块挡住部分的胶片测得的本底密度应在0.3以下，否则应重新进行试验。要在底片中央处多次测量，至少应测5次，记下密度值，并将底片装袋保存备查。
