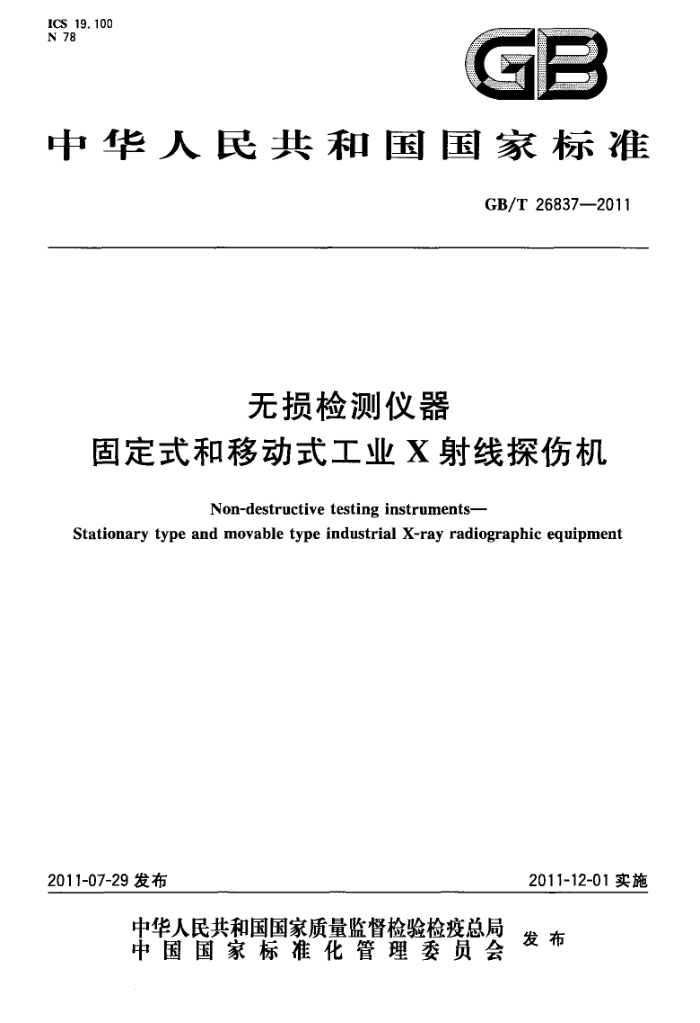

ICS 19.100 N 78
GB
中华人民共和国国家标准
GB/T 26837—2011
无损检测仪器
固定式和移动式工业X射线探伤机
Non-destructive testing instruments-
Stationary type and movable type industrial X-ray radiographic equipment
2011-12-01实施
2011-07-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26837—2011
目 次
前言 1范围 2规范性引用文件 3产品分类 3.1产品型号 3.2主要技术参数 4要求 4.1 使用条件 4.2 使用性能 4. 3 稳定性 4. 4 辐射防护和安全 4.5 外观要求试验方法
T
.
5
5.1 试验条件 5.2 试验用主要仪器仪表和器具 5.3 穿透力测定 5. 4 相对灵敏度测定 5.5 射线辐射角和辐射场均匀性测定 5.6 X射线机计时器误差测定 5.7 管电压误差测定 5.8 X射线机管电压调节装置测定 5. 9 过电流保护测定 5.10 过电压保护测定 5.11 温度保护装置测定 5.12 管电流欠毫安保护装置测定 5.13 连续工作稳定性测定 5. 14 稳压电路输出电压测定 5.15 漏射线空气比释动能率测定 5.16 高压回路绝缘电阻测定 5.17 接地保护装置接地电阻测定 5.18 低压回路绝缘强度测定 5.19 高压回路绝缘强度测定 5.20 灯丝变压器初级对地绝缘电阻测定 5.21 控制器次级对地绝缘强度测定 5.22 清洁度检测 5.23 外观质量检测 5.24 泄漏测定
.-
10 10 10 10 10 11 11 11
1
11
I GB/T 26837—2011
5.25 运输贮存环境试验 5.26 包装试验 5.27 电源电压波动时正常工作试验 6检验规则· 6.1出厂检验 6.2型式检验 7标志、包装、运输和贮存· 7.1标志 7.2包装 7.3运输和贮存，附录A（规范性附录）X射线机用校验试块
12 12 12 12 12 13 13 13 14 14 15
..
ⅡI GB/T26837—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出，本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准负责起草单位：辽宁仪表研究所。 本标准参加起草单位：辽宁省计量科学研究院、丹东奥龙射线仪器有限公司、丹东市万全无损检测
仪器厂、丹东市无损检测设备有限公司、上海超群无损检测设备有限公司、丹东市探伤仪器厂。
本标准主要起草人：武太峰、刘剑、李义彬、张宏、董殿刚、傅岩、林宝华。
E GB/T26837—2011
无损检测仪器
固定式和移动式工业X射线探伤机
1范围
本标准规定了固定式和移动式工业X射线探伤机（以下简称X射线机）的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于管电压不超过500kV的固定式和移动式X射线机。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T9582--2008摄影工业射线胶片ISO感光度，ISO平均斜率和ISO斜率G2和G的测
定（用X和丫射线曝光）
GB/T13384机电产品包装通用技术条件 GB18871--2002 电离辐射防护与辐射源安全基本标准 GB22448—2008 8500kV以下工业X射线探伤机防护规则 JB/T6220-2004射线探伤用密度计 JB/T7808-2010无损检测仪器工业X射线探伤机主参数系列 JB/T9329 仪器仪表运输、运输贮存基本环境条件及试验方法
3产品分类
3.1产品型号
X射线机产品型号宜按以下图1方法编制。
IV 1
H
改进序号（按英文字母顺序）；主参数；型；一组；类。
I一一表示X射线探伤机类； Ⅱ一—表示X射线探伤机类中的组； Ⅲ一—表示组中再分的探伤机的型； IV—表示X射线探伤机的主参数；
V- 表示改进序号。
图1X射线机产品型号编制方法
1 GB/T26837—2011
示例：
D- -1520
1
第一次改进；额定管电压150kV，曦曝光量200mA·min；工频、油绝缘、金属陶瓷管；移动式； X射线机。
3.2主要技术参数
主要技术参数应按JB/T7808规定。
4要求
4. 1 使用条件
按照规定的工作规程，在下列条件下应正常工作： a) 海拔高度不超过1000m； b) 环境温度2℃～40℃； c) 空气相对湿度不大于85%； d) 电源电压波动不超过额定电源电压的士10%。
4.2 使用性能 4.2.1 穿透力如下：
a) 油绝缘玻璃管X射线机（XYY系列）穿透力应不低于表1中规定的值；工频油绝缘金属陶瓷管
X射线机（XYD系列）的穿透力应不低于表2中规定的值；高频恒电压油绝缘金属陶瓷管X射线机（XYG系列）穿透力应不低于表3中规定的值；
b) 在具体型号产品的随机文件中应标明X射线机的初始射线照射量率； c) 在具体型号产品的随机文件中应标明X射线机的管电压最低值、管电流最小值、管电流最
大值。
表1油绝缘玻璃管X射线机(XYY系列）穿透力
额定管电压
曝光量 mA·min 200 150
穿透力钢Q235
型号 XYY-2020 XYY-2515
kv 200 250
mm ≥48 ≥52
注：双焦点按大焦点试验。
表2工频油绝缘金属陶瓷管X射线机（XYD系列）穿透力
额定管电压
豫光量 mA- min
穿透力钢Q235
型号 XYD-1520 XYD-1610
kv 150 160
mm ≥24 ≥27
200 100
2 GB/T 26837—2011
表2（续）
额定管电压
光量 mA·min 100 100 100 100 100 100
穿透力钢Q235
型号
kv 225 300 320 350 400 450
mm ≥42 ≥68 ≥71 ≥80 ≥90 ≥98
XYD-22510 XYD-3010 XYD-3210 XYD-3510 XYD-4010 XYD-4510
注：双焦点按大焦点试验。
表3高频恒电位油绝缘金属陶瓷管X射线机(XYG系列)穿透力
光量 mA·min 100 200 100 100 100 100 100 100 100
额定管电压
穿透力钢Q235
型号 XYG-1010 XYG-1520 XYG-1610 XYG-22510 XYG-3010 XYG-3210 YG-3510 XYG-4010 XYG-4510
kv 100 150 160 225 300 320 350 400 450
mm ≥10 ≥26 ≥30 ≥50 ≥72 ≥75 ≥82 ≥90 ≥102
注：双焦点按大焦点试验。
4.2.2X射线机透照相对灵敏度应小于等于1.8%钢Q235。 4.2.3X射线机射线辐射角应不小于X射线管规定辐射角，其辐射场范围内不允许有缺圆。周向X 射线机辐射场应均匀，其中心平面内密度差应小于0.4，辐射角误差为十5° 4.2.4X射线机应设置曝光累计计时器，记录X射线管累计曝光时间。 4.2.5X射线机应具备有控制曝光持续时间的计时器，计时最大误差应不大于所测点指示值的土2%。 4.2.6X射线机管电压最大允许误差应不大于所测值的士5%（工频、油绝缘机）。 4.2.7X射线机应带有管电压调节装置，起始管电压应不大于额定管电压的20%。 4.2.8X射线机应设有过电压保护装置，当管电压超过额定管电压5kV～10kV时，高压应断开。 4.2.9X射线机应设有温度保护装置，当发生器内温度达到60℃土5℃时，高压应断开。 4.2.10 0X射线机应设有欠毫安保护装置，当管电流小于0.5mA时，高压应断开。 4.2.11 X射线机应设有过电流保护装置，当管电流大于额定管电流1mA时，高压应断开。
3 GB/T26837--2011
4.3稳定性 4.3.1X射线机按照规定的工作规程连续工作10次，试验中应无异常现象，暂载率应符合标称数据。 每次连续工作时间应不小于10min。 4.3.2X射线机应设置稳压电路，管电压波动应在士2%以内；管电流波动应在士0.5mA以内。 4.4辐射防护和安全 4.4.1X射线机漏射线空气比释动能率应符合表4的规定。
表4漏射线空气比释动能率要求
额定管电压
漏射线比释动能率
类型
试验方法
kV ≤200 ≤40 60 200 >200
μGy/h 7.5 ≤25 25 ≤2500 <5000
固定式全防护(生产线上防护室型）固定式特级防护（室外作业防护壳型）
在距防护外壳外表面0.1m处测试在距防护外壳外表面0.1m处测试
固定式细结构（科研用型）
在距焦点1m处测试
移动式一般结构（生产用型）
在距焦点1m处测试
4.4.2X射线机低压回路绝缘电阻应不小于2MQ。 4.4.3X射线机低压回路绝缘强度按表5规定试验，应无异常现象。
表5低压回路电压绝缘强度试验
低压回路电压U
试验时间 min
试验电压
V 250 v 1 500 1 000 500
2 2 2
4.4.4 X射线机高压变压器次级对地绝缘强度按表6规定试验，应无异常现象。
表6高压回路绝缘强度试验
额定管电压
耐压时间
管电压升至额定管电压倍数
kV ≥200 <200
min
1. 05 1. 10
1（工频、油绝缘） 1（工频、油绝缘）
4.4.5X射线机灯丝变压器初级对地绝缘电阻应不小于5Mα。 4.4.6X射线机灯丝变压器初级对地绝缘强度，用1000V，50Hz交流电试验，耐压2min应无异常。 4.4.7X射线机应有接地保护装置，接地电阻应小于0.52。 4.4.8X射线机的控制器和高压发生器中(工频、油绝缘)杂质均应不大于100mg。
