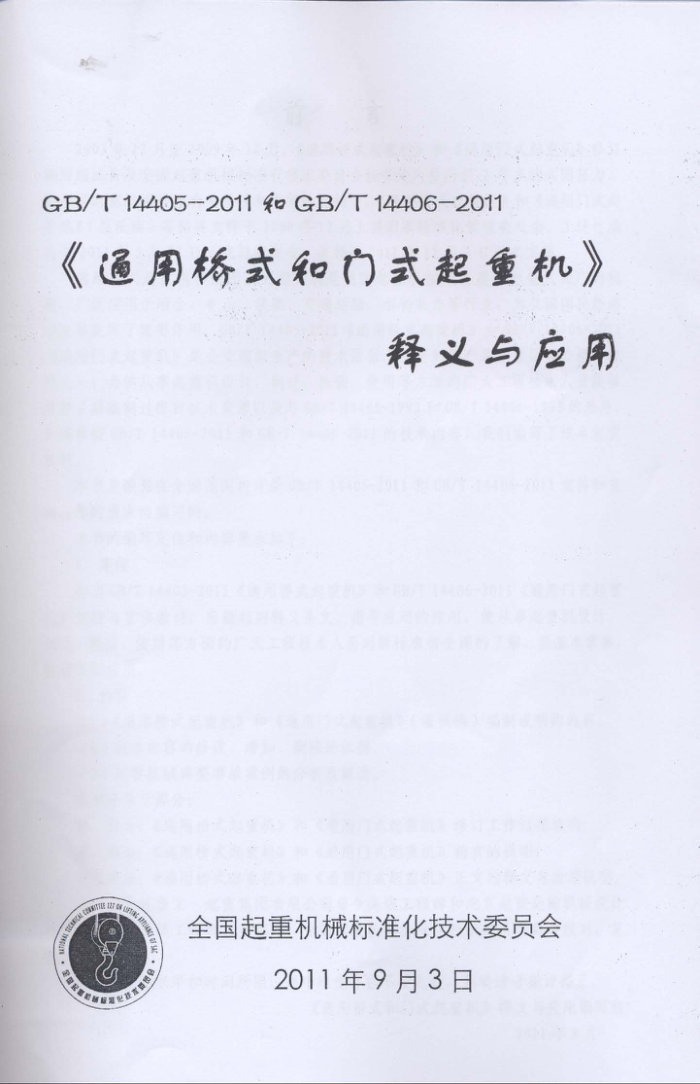

GB/T14405-2011和GB/T14406-2011
《通用桥式和门式起重机》
释义与应用
全国起重机械标准化技术委员会
2011年9月3日 前言
2007年12月至2009年12.月，《通用桥式起重机》和《通用门式起重机》修订编写组成员及全国起重机械标准化技术委员会秘书处人员历经2年多的共同努力在全国起重机械行业有关单位和专家的支持下，《通用桥式起重机》和《通用门式起重机》（报批稿）等相关文件于2009年12月上报国家标准化管理委员会。上述标准已于2011年5月12日正式批准发布，并将于2011年12月1日正式实施。
通用桥式起重机和通用门式起重机是我国起重机械产品类型中量大面广的机种，广泛应用于冶金、矿山、铁路、交通运输、水利电力等行业，为我国国民经济的发展发挥了重要作用。GB/T14405-2011《通用桥式起重机》和GB/T14406-2011 《通用门式起重机》是企业组织生产的技术依据，也是判断产品质量是否合格的准则之一，为使从事起重机设计、制造、检验、使用等方面的广大工程技术人员能够清楚了解编制过程和技术来源以及与GB/T14405-1993和GB/T14406-1993的差异，全面掌握GB/T14405-2011和GB/T14406-2011的技术内容，我们编写了这本宣贯教材。
本书是根据在全国范围内开展GB/T14405-2011和GB/T14406-2011宣传和贯彻工作的要求而编写的
本书的编写定位和内容要求如下： 1.定位作为GB/T14405-2011《通用桥式起重机》和GB/T14406-2011《通用门式起重
机》宣传与贯彻教材，应能起到释义条文、指导应用的作用，使从事起重机设计、 制造、检查、使用等方面的广大工程技术人员对新标准有全面的了解，能基本掌握，做到实际应用。
2.内容（1）《通用桥式起重机》和《通用门式起重机》（报批稿）编制说明的内容。 （2）技术内容的修改、增加、删除的依据（3）起重机械典型事故案例的分析及解读。 本书分为三部分：第一部分：《通用桥式起重机》和《通用门式起重机》修订工作过程说明；第二部分：《通用桥式起重机》和《通用门式起重机》前言的说明；第三部分：《通用桥式起重机》和《通用门式起重机》正文的释义与应用说明本书由大连重工·起重集团有限公司曾令高级工程师和北京起重运输机械设计
研究院崔振元高级工程师负责编写，全国起重机械标准化技术委员会负责校对、复核。
由于作者的水平和时间所限，书中难免存在不妥之处，愿请读者批评指正。
《通用桥式和门式起重机》释义与应用编写组
2011年8月 目录
《通用桥式起重机》和《通用门式起重机》修订工作过程说明
任务的来源
2修订的必要性 3主要编制过程二、《通用桥式起重机》和《通用门式起重机》前言的说明三、《通用桥式起重机》和《通用门式起重机》正文的释义与说明 1 范围 2 规范性引用文件 3术语和定义 4 型式分类与基本参数 5 技术要求
10
.30
试验方法
6
32
检验规则
L
.33
8标志、包装、运输及贮存四、附录1GB/T14405-2011与GB/T14405-1993主要技术内容对比表... ....35 五、附录IIGB/T14406-2011与GB/T14406-1993主要技术内容对比表... .41
48
国内外桥架类型起重机技术发展趋势
绍兴、WG 《通用桥式起重机》和《通用门式起重机》修订工作过程说明
1任务的来源
根据国家标准化管理委员会文件国标委计[2007]85号文“关于下达2007年第四批国家标准制修订计划的通知”的要求，由大连重工·起重集团有限公司、北京起重运输机械设计研究院、国家起重运输机械质量监督检验中心负责修订国家标准 GB/T14405《通用桥式起重机》（计划编号为20072529-T-604）和GB/T14406《通用门式起重机》（计划编号为20072528-T-604）。 2修订的必要性
我国起重机械装备制造业是随着中华人民共和国的建立而发展起来的行业，经过半个多世纪的发展，特别是近几年的高速发展，已经形成了完整的科研、生产体系，是我国重型机械装备制造行业的重要组成部分。特别是通用桥式起重机和通用门式起重机是我国起重机械产品类型中量大面广的机种，广泛应用于治金、矿山、 铁路、交通运输、水利电力等行业，为我国国民经济的发展发挥了重要作用。因此，通用桥式起重机和通用门式起重机标准的先进性，在一定程度上将影响到整个行业起重机产品的质量和产品的先进性。
原标准自1993年发布实施至今，已有18年，随着科学技术的进步以及GB/T 3811-2008《起重机设计规范》、GB6067.1-2010《起重机械安全规程第1部分：总则》等重要标准与法律法规的发布实施，原标准已不能满足当前技术条件的使用要求。此外，我国已加入WTO，积极采用国际标准的先进内容，可以减小我国产品在国际贸易中的技术壁垒，使我国产品更容易进入国际市场。因此，对原标准的修订非常重要。 3编制过程
2007年12月，接到修订GB/T14405-1993《通用桥式起重机》和GB/T14406-1993 《通用门式起重机》的任务后，成立了标准起草工作组。
2008年2月底，形成标准修订草案初稿。 2008年5月，根据北京起重运输机械设计研究院的初步意见，修改为标准修订
草案讨论稿。
2008年7月，由北京起重运输机械设计研究院在西安主持召开了标准修订协调会，按会议的意见，作了较大的修改，形成标准征求意见稿。
2008年12月10日，根据国家标准制（修）订程序的要求，由全国起重机械标准化技术委员会以“起标技函字[2008]99号”文将征求意见稿发往标委会相关委员、生产企业、科研院所、质量监督检验部门、高等院校和具有代表性的用户进行广泛征求意见。
2009年3月15日，完成反馈意见的汇总处理，并根据意见或建议作了修改形成标准送审初稿。（反馈意见截止至1月15日）。
1 2009年6月，北京起重运输机械设计研究院数人到大连，会同大连重工·起重集团公司的标准起草者，对标准的送审初稿进行了讨论与协调
2009年8月标准送审稿经全国起重机械标准化技术委员会桥式和门式起重机分技术委员会秘书处复核后，发送标委会委员及有关单位进行审查。
2009年9月，由全国起重机械标准化技术委员会桥式和门式起重机分技术委员会组织在辽宁省大连市召开标准审查会议，根据审查会上代表提出的意见和建议，对标准送审稿进行了修改，形成标准报批稿
2009年12月，经全国起重机械标准化委员会秘书处复核后，上报国家标准化管理委员会。
2011年5月12日，以中华人民共和国国家标准批准发布公告[2011]年第6号文批准发布，2011年12月1日正式实施 《通桥式起重机》和《通用门式起重机》前言的说明
前言部分主要包括以下内容：
1、明确该两项国家标准是按照GB/T1.1-2009.《标准化工作导则第.1部分
标准的结构和编写》给出的规则进行起草， 2、本次是GB/T14405-1993及GB/T14406-1993的第一次修订，全文是推荐性
标准； 3、标准主要技术内容的变化，详见标准中“前言” 4、标准的提出单位、归口单位、负责起草单位、参加起草单位和主要起草人： 5、本标准所代替标准的历次版本的发布情况。
3 《通用桥式起重机》和《通用门式起重机》正文部分的说明
1范围（见标准第1章）
1）根据西安初稿协调会议的精神，在第1章范围中根据国内目前生产通用桥式和门式起重机的起重量系列以及今后技术的发展趋势，将原标准表2中规定的取物装置为吊钩的起重机的起重量系列5t~250t，扩展到3.2t~320t。
2）根据多年的设计和使用经验，为保证起重机的使用安全，本标准增加以下起重机不适用的场所是十分必要的：
易燃易爆、可燃性气体、粉尘及有腐蚀性气体环境：核辐射环境、有毒气体环境。
2规范性引用文件（见标准第2章）
修订后的标准，根据标准的具体内容，对原标准的第2章“引用标准”进行了修改，在规范性引用文件中共引用了现行有效的国家标准、行业标准共72项（其中国家标准36项，行业标准36项）。 3术语和定义（见标准第3章）
按照GB/T1.1-2009的规定增加的条款，本标准直接采用GB/T6974.1-2008《起重机术语第1部分：通用术语》和GB/T6974.5-2008《起重机术语第5部分：桥式和门式起重机》界定的术语和定义，其中GB/T6974.1-2008为等同采用IS0 4306-1：2007《起重机术语第1部分：通用术语》（英文版），GB/T6974.5-2008 为等同采用IS04306-5：2005《起重机术语第5部分：通用术语》（英文版）。 4型式分类与基本参数（见标准第4章） 4.1型式分类（见标准4.1条）主要变化：
通用桥式起重机
通用门式起重机
GB/T14406-1993按照主梁结构型式、门架结构和取物装置分为14种结构型式，修订后增加了按操纵方式及按小车数量进行分类。
GB/T14405-1993型式分类只按取物装置分为8种型式，修订后增加了按操纵方式和小车数量进行分类。
删除了原标准中的型号表示方法和标记示例，各单位根据实际情况对产品的代号和主要参数（如起重机的额定起重量、跨度、工作级别等）进行表述，随着信息化建设在各行各业中应用越来越广泛，很多的企业实施ERP系统（Enterprise ResourcePlanning）企业资源规划和PDM系统（ProductDataManagement）产品数据管理，产品及零部件的大部分采用编码的型式，产品的分类不同和软件商软件系统不同制订的编码规则也不尽相同，所以原来规定的标记示例越来越不适应现在发展的要求。 制定依据：
4 1）由于地面有线操纵和遥控起重机在实践上用得越来越多，为了适应起重机的发展趋势而增加此内容。关于遥控起重机所处空间的“电磁兼容性”以及遥控起重机在外界电磁波于扰下可能产生的误动作或误动作几率评估，未在本标准中规定可查阅相关标准。
2）本标准的型式分类依据GB/T6974.1《起重机术语第1部分：通用术语》 和GB/T6974.5《起重机术语第5部分：桥式和门式起重机》进行制定的 4.2基本参数（见标准4.2条） 4.2.1工作级别（见标准4.2.1条）主要变化：
通用门式起重机
通用桥式起重机
修订后的4.2.1条与原标准3.2.1条和3.2.3条的主要变化
1）修订后的4.2.1条根据GB/T3811-2008中3.2.3条规定的起重机整机的工作级别的规定，起重机的工作级别分为A1～A8，使用级别在4种载荷状态级别下从 A1～A8，对原标准中空缺表格做了补充；
2）删除了原标准3.2.3条“起重机工作级别的选用见表2及附录B（参考性附录）”的内容。 制定依据：
本条是根据GB/T3811-2008《起重机械设计规范》中3.2.3条修订的。 4.2.2额定起重量（见标准4.2.2条）主要变化：
通用门式起重机
通用桥式起重机
修订后的4.2.2条与原标准3.2.1和 3.2.3条相比主要变化：
修订后的4.2.2条与原标准3.2.1相比主要变化如下：
1）单小车起重机的额定起重量系列由原标准的3.2t～250t修改为3.2t～ 量系列由原标准5t~50t修改为3.2t~ 320t（增加280t和320t二个规格）；
1）单主梁单小车起重机的额定起重
50t（增加了3.2t）：
2）双主梁单小车起重机的额定起重
2）等量双小车起重机的额定起重量系列由原标准的2.5+2.5t~125+125t，修 量系列由原标准5t~250t修改为3.2t~
320t（增加了3.2t、140t、280t和320t 四个规格）；
改为2.5+2.5t～160+160t（增加了 140+140t和160+160t二个规格）：
3）等量双小车起重机的额定起重量系列由原标准5+5t~125+125t修改为
3）抓斗桥式起重机的额定起重量系列未作修改，与原标准一致：
4）电磁桥式起重机的额定起重量系 2.5+2.5t~160+160t（增加了2.5+2.5t：列由原标准的5t～50t修改为3.2t~50t 140+140t：160+160t）三个规格：
4）抓斗门式起重机的额定起重量系列未作修改，与原标准一致；
（增加了3.2t）。
5
