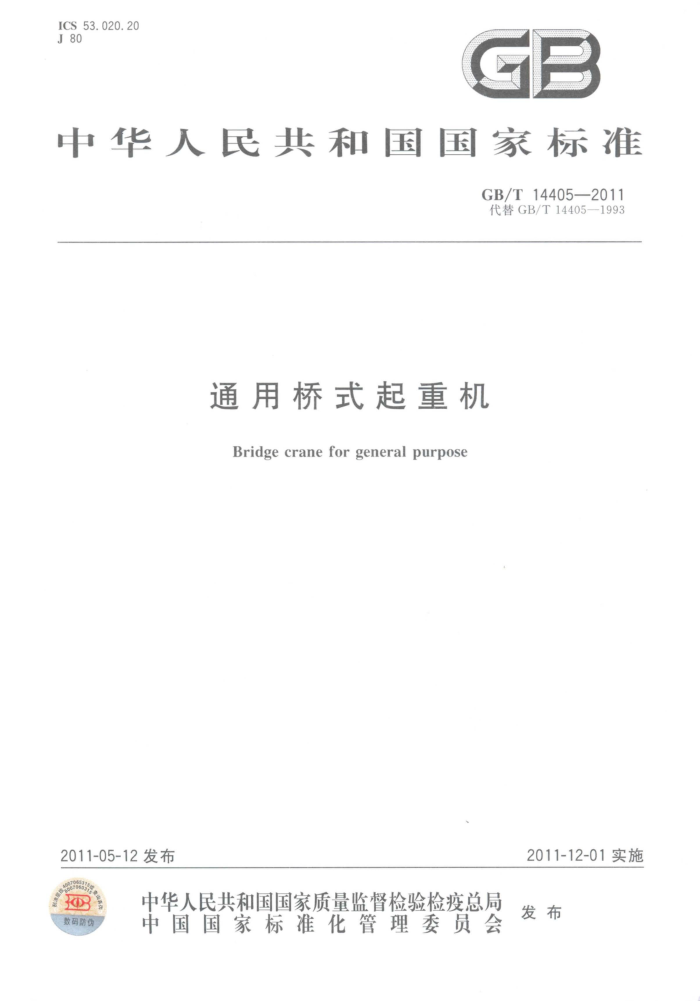

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T14405—2011 代替GB/T14405—1993
通用桥式起重机
Bridge craneforgeneralpurpose
2011-12-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防 GB/T14405—2011
目 次
前言
范围 2 规范性引用文件
术语和定义型式分类与基本参数 4. 1 型式分类 4. 2 基本参数 5 技术要求 5. 1 工作环境条件 5. 2 基本要求 5.3 使用性能 5. 4 安全、防护.. 5. 5 主要零部件 5. 6 主要构件连接 5. 7 桥架·. 5.8 装配· 5. 9 电气设备 5.10 涂装
3
11 11 14
19 21
试验方法· 6. 1 总则· 6.2 桥架的装配检测 6.3 机械安装的检测 6. 4 机构速度和制动距离的检测 6.5 起重机噪声的检测 6.6 电控设备中各电路绝缘电阻的检测 6.7 验证抓斗的抓满率 6.8 验证起重电磁铁的吸重能力和电控系统的保磁能力 6. 9 整机试验检验规则 7. 1 检验分类· 7. 2 出厂检验. 7. 3 型式试验标志、包装、运输及贮存 8. 1 标志 8. 2 包装 8. 3 运输及贮有
22
6
22 22 26 29 29 30 30 30 31 32 32 32 34 34 34 34 35
R GB/T14405—2011
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替GB/T14405一1993《通用桥式起重机》。 本标准与GB/T14405一1993相比主要变化如下：
修改了额定起重量的定义，并将额定起重量范围扩大至320t；修改了车轮、大车和小车轨道的公差要求；调整了主梁跨中垂直静挠度指标：调整了主梁在跨中的上拱度要求；调整了起重机在室外工作时的最低温度；调整了起重机运行速度参数；增加了“前言”及“术语和定义”；增加了“多小车”起重机的相关内容；增加了钢结构用高强度大六角头螺栓连接和盘式制动器的制动盘端面跳动要求；增加了焊缝表面质量的要求； -增加了对“地面有线操纵、无线遥控操纵和多点操纵”的安全要求；增加了“在易触电、滑跌、磕碰、挤伤等不安全处设置相应的安全警示牌”等内容；增加了主要项的检验方法；删除了起重机的型号表示方法：删除了起重机金属结构件的材料选用和结构件制造过程的控制公差；删除了附录A。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：大连重工·起重集团有限公司、北京起重运输机械设计研究院、国家起重运
输机械质量监督检验中心。
本标准参加起草单位：卫华集团有限公司、上海起重运输机械厂有限公司、株洲天桥起重机股份有
限公司、山起重型机械股份公司、大连博瑞重工有限公司、新乡市起重设备厂有限责任公司、重庆起重机厂有限责任公司、广州起重机械有限公司、南京起重机械总厂有限公司、江苏象王起重机有限公司、德马格起重机械（上海）有限公司、浙江众擎起重机械制造有限公司、宁波市凹凸重工有限公司、上海雄风起重设备厂有限公司、江苏三马起重机械制造有限公司、江苏万富安机械有限公司、西安神力起重运输机械有限公司、柳州起重机器有限公司、江西华伍制动器股份有限公司、武汉港迪电气有限公司。
本标准主要起草人：苏冬、徐丽华、王顺亭、崔振元、林夫奎、柏松、王德芳、孙明尧、徐忠毅、郑正国、 刘永庆、范生引、汤保昌、罗祯利、邝海坚、李本宏、葛明、须雷、董富祥、赵学明、许长山、徐志宏、张明良、 阎民良、李旭生、聂春华、王彩。
本标准所代替标准的历次版本发布情况为：
GB/T14405—1993。
I GB/T14405—2011
通用桥式起重机
1范围
本标准规定了额定起重量为3.2t～320t通用桥式起重机的型式分类与基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存
本标准适用于在一般环境中工作的通用桥式起重机（以下简称起重机）。其取物装置为吊钩或抓斗
或起重电磁铁（电磁吸盘），或同时用其中二种或三种
对于额定起重量大于320t的通用桥式起重机或其他桥式起重机的相同部分，亦可参照使用。 本标准不适用于下列条件下使用的起重机：
易燃易爆、可燃性气体、粉尘及有腐蚀性气体环境；核辐射环境、有毒气体环境。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB755—2008 旋转电机定额和性能 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角螺母 GB/T1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈 技术条件 GB 2893 安全色 GB/T3323 金属熔化焊焊接接头射线照相 GB/T 3632 钢结构用扭剪型高强度螺栓连接副 GB/T3811— 2008 起重机设计规范 GB 4208 外壳防护等级（IP代码） GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB5226.2 机械安全 机械电气设备 第32部分：起重机械技术条件 GB/T 5905 起重机试验规范和程序 GB6067.1—2010 起重机械安全规程 第1部分：总则
起重机术语 第1部分：通用术语
GB/T 6974.1 GB/T 6974.5 起重机术语 第5部分：桥式和门式起重机 GB 8918 重要用途钢丝绳
涂装前钢材表面锈蚀等级和除锈等级
GB/T 8923 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T10051.1~10051.12—2010 起重吊钩 GB/T14405—2011
GB/T10095（所有部分） 圆柱齿轮精度制 GB/T 10183.1 起重机 车轮及大车和小车运行轨道公差第1部分：总则 GB12602 起重机械超载保护装置 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 14048. 1- —2006 低压开关设备和控制设备第1部分：总则 GB 15052 起重机 安全标志和危险图形符号总则 GB/T 19418 钢的弧焊接头 缺陷质量分级指南 GB/T 20118
般用途钢丝绳
GB/T20303.1 起重机 司机室第1部分：总则 GB/T20303.5 起重机 司机室 第5部分：桥式和门式起重机 GB/T 21971 YD系列起重用多速三相异步电动机技术条件
起重及冶金用变频调速三相异步电动机技术条件第1部分：YZP系列起重及
GB/T 21972 冶金用变频调 三相异步电动机
GB/T 24 809 起重机 GB/T 4811 起重机 和起重机械钢丝绳选择第部分总则 JB/T 5870 YZR系列起重及畜金用中型高压绕线车 相电动机 技术条件 JB/T 6391 滑接输电 装置 第1部 色缘院 型滑接 装贸 JB/T 6391 滑接辅电装鑫 第2部 刚体滑接 电导轨装置 JB/T 6392 起重机 JB/T 5406 电力液压 光
起重机
第支部分价式科
2
技
JB/T 017 起重机 夜压装纯器 JB/T 19 盘式制动 器 制动盘 JB/T 702 电 力液压盘式制动器 JB/T 7076 YEZS 系列起重用双速锥形转子制动三相异步电动机 技术条件 JB/T 7077 ZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件 JB/T 7078 YZRF、YZRG系列起重及冶金强迫通风型绕线转千三相异步电动机 技术条件 JB/T7685 电磁鼓式制动器 JB/T 7842 YZR-Z系列起重机专用绕线转子三相异步电动机技术条件 JB/T 8110.1 起重机 弹簧缓冲器 JB/T8110.2 起重机 橡胶缓冲器 JB/T 8398 双辐板压制滑轮 JB/T 8437 起重机械无线遥控装置 JB/T 8905.1 起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T8905.4 起重机用套装减速器 JB/T8955 YZR2系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T9003 起重机用三合一减速器 JB/T9005（所有部分） 起重机用铸造滑轮 2 GB/T14405—2011
JB/T9006（所有部分） 起重机用铸造卷筒 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机 技术条件 JB/T10360 YZ2系列起重及冶金用三相异步电动机 技术条件 JB/T10559 起重机械无损检测 钢焊缝超声检测 JB/T10730 直流起重电磁铁 JB/T10816 起重机用底座式硬齿面减速器 JB/T10817 起重机用三支点硬齿面减速器 JB/T10833 起重机用聚氨酯缓冲器 JGJ 82 钢结构高强度螺栓连接的设计、施工及验收规程 JG/T5078.1 建筑机械与设备焊接滑轮 JJG4 钢卷尺检定规程
术语和定义
3
GB/T 6974.1和GBT697界定的术语和完文适用于本文件
型式分类与基本参数
4
4.1 型式分类 4. 1. 1 起 重机按其取物装
a) 钩桥 式起重机 b) 抓斗桥式起重机 c) 电磁桥式起重机 d) 二用桥式起重机； e) 三用桥式起重
4. 1.2 起重机按操纵方式分
a) 司机室操纵： b) 地面有线操纵； c) 无线遥控操纵； d) 多点操纵。
4. 1.3 吊钩桥式起重机按小车数量分为：
a) 单小车吊钩桥式起重机； b) 双小车吊钩桥式起重机； c) 多小车吊钩桥式起重机。
4.1.4 常用的起重机如图1所示 GB/T14405—2011
图1
4.2 基本参数 4.2.1 按GB/T3811的规定，起重机的工作级别分为A1～A8，见表1。
表1
使用等级
载荷状态级别 Q1 Q2 Q3 Q4
载荷谱系数
K, K,≤0.125
U. U, U2 U, U, Us Us U, Us U, A1 A1 A1 A2 A3 A4 A5 A6 A7 A8
0.125 4.2.2 应优先采用表2所规定的起重机额定起重量（代号G，）。
表2
单位为吨
取物装置
起重机的起重量系列
单小车
3.2;5;6.3;8;10;12.5;16;20;25;32;40;50;63;80;100;125;140;160;200;250;280;320 2.5+2.5;3.2+3.2;4+4;5+5;6.3+6.3;8+8;10+10;12.5+12.5;16+16;20+20;25+ 25;32+32;40+40;50+50;63+63;80+80;100+100;125+125;140+140;160+160
等量
吊钩
双小车
不等量 小车的起重量应符合单小车起重机起重量系列，总起重量不应超过320 多小车
各小车的起重量应符合单小车起重机起重量系列，总起重量不应超过320
4 GB/T14405—2011
表2（续)
单位为吨
取物装置抓斗电磁注1：当设有主、副起升机构时，起重量的匹配一般为3：1～5：1，并用分子分母形式表示，如：80/20t;50/10t等。 注2：吊钩桥式起重机双小车、多小车的起重量限定方式应在合同中约定，总起重量应符合单小车的起重量
起重机的起重量系列
3.2;5;6.3;8;10;12.5;16;20;25;32;40;50 3.2;5;6.3;8;10;12.5;16;20;25;32;40;50
系列。
4.2.3 应优先采用表3给定的起重机标准跨度（代号S）。
表3 建筑物跨度定位轴线间距L，见图1 21 24 27 30 33
单位为米
起重量G，
42
12
15
18
36
39
t
跨度S
无通道 10. 5 13. 5 16.5 19. 5 22.5 25.5 28.5 31. 5 34. 5 37. 5 40.5 有通道 10 13 16 19 22 25 28 31 34 37 40
≤50
>50~125 >125~320 注1：有无通道，系指建筑物上沿着起重机运行线路是否留有人行安全通道。 注2：建筑物跨度定位轴线间距L和起重机跨度超过表中给定值时，按每3m一档延伸。
16 19 22 25 28 31 34 37 40 15. 5 18.5 21. 5 24.5 27. 5 30.5 33. 5 36.5 39.5
4.2.4 应优先采用表4给定的起重机起升高度（代号H）。
表4
单位为米
吊钩
抓斗
电磁般起升高度 16
起重量G,
加大起升高度
般起升高度主钩
加大起升高度
一般起升高度 18~26
t
副钩 26 32 34
副钩
主钩 24 30 32
12~16 14~18 20
≤50 >50~125 >125~320
30
22 24
22
注1：有范围的起升高度，其具体值视起重机系列设计的通用方法而定，与起重量有关。 注2：表中所列为起升高度常用值（必要时，经供需双方协商，也可超出此限），用户在订货时应提出实际需要的
起升高度，其实际值通常从6m始每增加2m为一档，取偶数。
4.2.5 起重机各机构工作速度（单位：m/min）的名义值，一般宜在下列数系中选取：
0.63;0.8;1.0;1.251.6;2.0;2.5;3.2;4.05.0;6.3;8.0;10;12.5;16;20;25;32;40;50;56;63; 71;80;90;100。 4.2.6起重机各机构工作速度应优先采用表5和表6中所推荐的数值。调速产品可与用户协商解决，
吊钩起重机的速度见表5；抓斗、电磁、二用及三用起重机的速度见表6。
5
