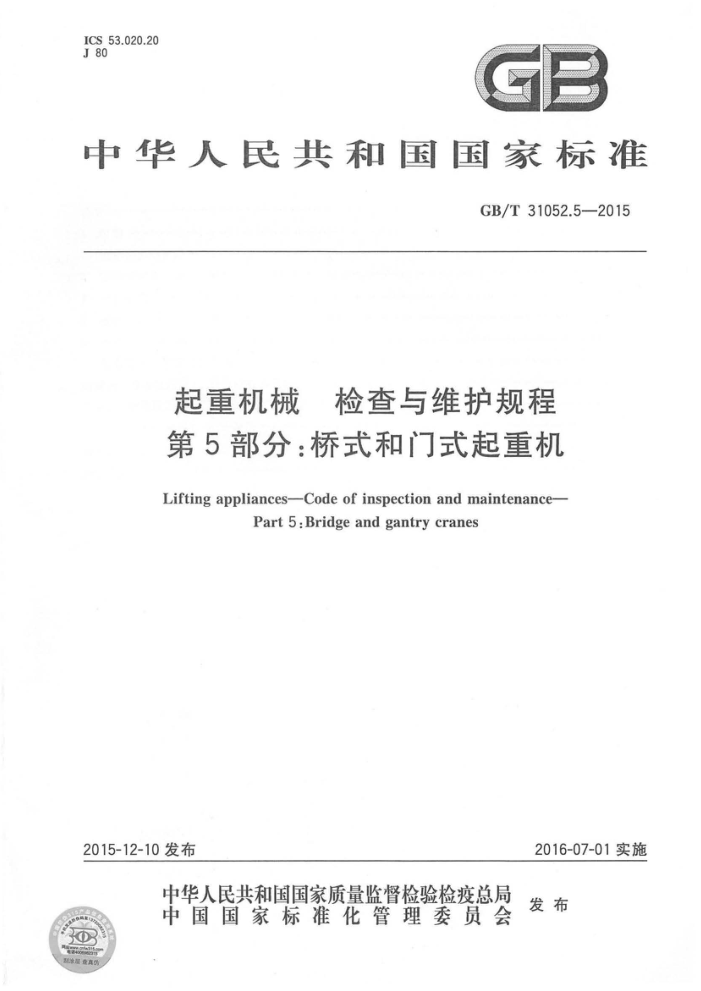

ICS 53.020.20 J80
中华人民共和国国家标准
GB/T31052.5—2015
起重机械 检查与维护规程第5部分：桥式和门式起重机
Lifting appliances-Code of inspection and maintenance-
Part5:Bridge and gantry cranes
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31052.5-2015
目 次
前言 1范围 2规范性引用文件 3术语和定义
HI
一般要求 5.检查 6 维护
4
检查与维护的安全预防措施附录A（规范性附录）日常检查和定期检查项目、方法、内容及要求附录B（规范性附录） 特殊检查项目、方法、内容及要求：附录C（资料性附录） 检查报告附录D（资料性附录) 维护记录参考文献
7
13
15 16
12
H GB/T31052.52015
前言
GB/T31052《起重机械 成检查与维护规程》分为以下12个部分：
第1部分：总则；第2部分：流动式起重机；
-第3部分：塔式起重机；
-第4部分：臂架起重机；第5部分：桥式和门式起重机；
一第6部分：缆索起重机；一第7部分：枪杆起重机；第8部分：铁路起重机；一第9部分：升降机； --第10部分：轻小型起重设备；一一第11部分：机械式停车设备；
第12部分：浮式起重机。 本部分为GB/T31052的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分负责起草单位：上海宝松重型机械工程（集团)有限公司、北京起重运输机械设计研究院、国
家起重运输机械质量监督检验中心。
本部分参加起草单位：上海振华重工（集团)股份有限公司、大连华锐重工集团股份有限公司、德马格起重机械（上海）有限公司、科尼起重机设备（上海）有限公司、宁波市凹凸重工有限公司、大连博瑞重工有限公司、卫华集团有限公司、武桥重工集团股份有限公司、郑州新大方重工科技有限公司、南京起重机械总厂有限公司、天津起重设备有限公司、北京万桥兴业机械有限公司、青岛港国际股份有限公司港机分公司、新乡市起重设备厂有限责任公司、江西起重机械总厂、无锡华东重型机械股份有限公司、江苏华澄重工有限公司、江苏三马起重机械制造有限公司、黑龙江富锦富华起重机有限公司。
本部分主要起草人：陶华强、陈福泉、陈瑞明、林夫奎、朱新敖、吕新民、须雷、谢伟、冯仕海、赵学明、 刘元利、孙明尧、谢军、陈浩、李本宏、张秀坤、袁付春、王德连、刘传贺、刘晓生、张化伦、王志刚、徐志宏、 张雪峰。
Ⅱ GB/T 31052.5—2015
起重机械检查与维护规程第5部分：桥式和门式起重机
1范围
GB/T31052的本部分规定了桥式和门式起重机在使用过程中应进行的检查与维护方面的基本要求。
本部分适用于GB/T31052.1一2014附录A所规定的桥式和门式起重机（以下简称“起重机”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5972 2起重机钢丝绳保养、维护、安装、检验和报废 GB6067.12010 起重机械安全规程第1部分：总则 GB/T10051.2 起重吊钩第2部分：锻造吊钩技术条件 GB/T10051.3 起重吊钩第3部分：锻造吊钩使用检查 GB/T10051.13 起重吊钩第13部分：叠片式吊钩技术条件 GB/T10051.14 起重吊钩第14部分：叠片式吊钩使用检查 GB26469—2011 架桥机安全规程 GB/T31052.1一2014起重机械检查与维护规程 第1部分：总则
3术语和定义
GB/T31052.1一2014界定的术语和定义适用于本文件。
4一般要求
检查和维护的一般要求应符合GB/T31052.1一2014中第4章的规定
5检查
5.1 日常检查
应根据每台起重机的具体特点确定日常检查项目和检查要求，且不应低于附录A的规定。 5.2定期检查
根据起重机的使用特点，确定定期检查的周期为周检、月检、季检和年检。 根据每台起重机的工作级别、工作环境及使用状态确定定期检查项目、检查要求和检查周期，且不
应低于附录A的规定。对于吊运熔融金属等危险物品的起重机，应适当缩短检查周期。
1 GB/T31052.52015
5.3特殊检查
5.3.1起重机在发生GB/T31052.1一2014中5.3.1规定的情况时应进行特殊检查。 5.3.2特殊检查应按附录B的规定。 5.4检查方法
起重机的检查方法应采用GB/T31052.1一2014中5.4规定的目测检查、无损检测、功能试验、空载
试验、载荷试验、动载试验、静载试验、稳定性试验，具体选用的方法见附录A和附录B。 5.5检查记录及检查报告
起重机检查应有检查记录，内容至少包括附录A或附录B的检查项且，并应符合GB/T31052.1- 2014中5.5的规定。
对定期检查发现的不合格项及特殊检查均应出具检查报告，格式参见附录C，内容至少应包括 GB/T31052.1—2014中附录B的规定。
6维护
6.1计划性维护
根据每台起重机的工作级别，工作环境及使用状态确定计划性维护的内容和周期。其内容至少应包括：
减速器润滑油、透气孔空气滤清器滤芯的更换开式齿轮的润滑；联轴器的润滑；轴承的润滑；钢丝绳或起重用短环链的润滑：液压系统滤芯、滤网的更换；液压油、机油的更换；张紧带的更换；发动机机油滤清器滤志燃油滤清器滤芯、空气滤清器滤芯的更换；高压电缆卷筒集电器的清理、零部件的紧固和/或更换：一集装箱吊具旋锁锁销的更换，
6.2非计划性维护
非计划性维护应在发生故障后或依据日常检查、定期检查、特殊检查的结果，确定需要维修、保养的内容和要求，并加以实施。 6.3维护结果验证
对起重机完成维护的项目，在恢复使用前，应对其功能进行相应的验证。
6.4维护记录
起重机维护应有维护记录，格式参见附录D，内容至少应包括GB/T31052.1一2014中6.4的规定，
2 GB/T31052.5—2015
检查与维护的安全预防措施
7
检查与维护的安全预防措施，应符合GB/T31052.1一2014中第7章的有关规定。
3 GB/T 31052.5—2015
附录A （规范性附录）
日常检查和定期检查项目、方法、内容及要求
日常检查和定期检查项目、方法、内容及要求见表A.1，
表 A,1
检查周期日周月季年
序号 1 技 随行文件 2 术 检查记录 3 文 维护记录 4 件 其他档案 5
备注
检查项目
检套方法、内容及要求
建议处置方式
0 o 0 0
检查随行图纸、使用说明书、出厂合格证应完整检查以往的检查记录应完整、无未处理的缺陷检查以往的维护记录应完整、无未验证的维护检查设备安装、改造、维修、注册登记等其他档案目测检查起置机作业环境应无影响作业安全的因累目测检查起重机各处应无垃圾、杂物、遗漏工具等目测检查起直机各处度无积油、积水耳测检查起重机各部分表面应无严重的锈蚀、脱漆、损伤等缺陷目测检查起重机的各个车轮应无悬空现象测盘起重机跨度偏差应符合相关起重机产品标准的规定测量小车架上的感应电压在非工作状态下不应短过交流30V，直流70V 用1000V绝缘电阻表（兆欧表)测量品吊购和钢丝绳（或动滑轮组）、起升机构和小车架、小车架和桥架之闻的绝缘电阻值，其每级绝缘在温度20℃C~25℃，且相对湿度不大于85%时的电阻值不应小于1M
整改完馨整改完普整改完善整改完善按企业营理制度和操作规程处理
作业环境
O Q o o 0 O o O 0 o
6 7 8 9 整 车轮承载情况 10 机 起重机跨度 11
清洁清洁防腐/修理调整/修理调整/修理调整
o 0 o o
外观
0 0 olol o
0
00 O 适用于绝缘桥式起重机
小车架感应电压
12
调整
o
C 适用于绝缘桥式起重机
三级绝缘电阻 表A.1(续)
检查周期 A 周 1月 季 年
建议处置方式
序号
备注
检查项目
检套方法、内容及要求
主桑、端桑、导景、支腾、联 目测检查起重机主梁、端荣、导巢、支膜、联系巢、小车金 系梁、小车架、台车架、平衡
13 A 梁、机构支座、维修吊支 架、台车架、平衡渠、机构支座、维修吊支架等金贰结构的
防魔/修理/更换
o
锈蚀、裂纹和塑性变形，并应符合GB6067.1—2010中3.9 的规定目测检查主要受力结构件焊继应无可见的裂纹
结 架等构
结构焊缝
修盘
OF o
14 15 连
主要受力结构件、安全装置 目测检查主要受力结构件及安全装置的连接轴和螺 更换/调整
o
连接件
检无缺损，无松动目测检查电动机、减速箱、制动器、联轴器、电控箱等机构部件的连接银栓应无缺损，无松动通过空载试验检查起升机构应无异常声响、振动，运行平稳
接
16 件 机构、电器元件连接件 17
o o o o 0 o o o o o o
调整/更换维护维护测整/更换维护调整/更换维护维护维护维护维护维护维护维护维护
起升机构
18 19 20 21 22 23 24 构 伸缩机构 25
通过空费试验检查起重机运行机构应无异常声响、报动目测检查应无影响起重机使用的至斜跑偏、明轨等通过空载试验检查小车运行机构应无异常声响、振动目测检查小车应无影响使用的范斜跑偏、晴轨等通过空献试验检查回转机构应无异常声响、报窃通过空载试验检查变幅机构应无异常声响、报动通过空款试验检查伸缩机构应无异常声响、报动避过空载试验检查起重机供电装置应无异常声响、振动通过空款试验检查小车供电装置应无异常声响、振动通过空软试验检查吊具机构应无异常声响、振动，转动灵潘无卡阻目测检查润滑系统应工作正常、无堵塞、无泄漏通过空载试验检查横移机构应无异常声响、振动通过空款试验检查电梯应无异常声响、报动
起重机运行机构
o o o o o o o
小车运行机构
o 0 o o o o o o o o o 0 o o o
回转机构变幅机构
机
o o o 0 o o o o o o o o o o o o o o
起重机供电装置小车供电装置吊具机构润滑系统横移机构机载电梯
26 27 28 29 30
GB/T 31052.5—2015
Un
