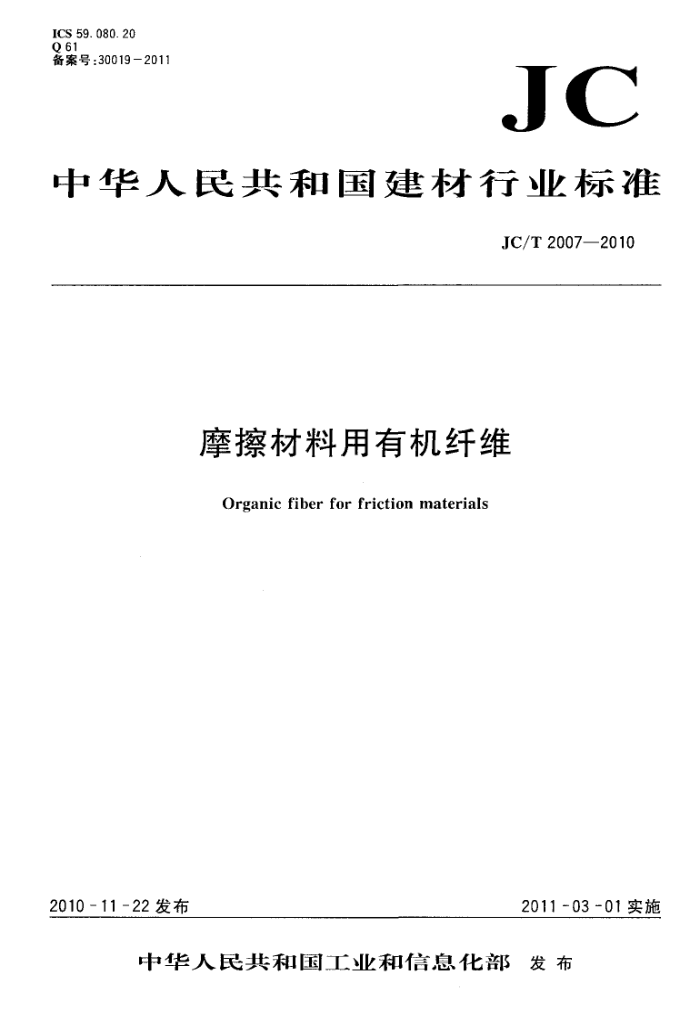

ICS 59.080.20 Q61 备案号：30019-2011
JC
中华人民共和国建材行业标准
JC/T 2007—2010
摩擦材料用有机纤维
Organic fiber for friction materials
2011-03-01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T 2007—2010
前言
本标准按照GB/T1.1-2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本标准起草单位：福建华泰汽车零部件工业有限公司、石家庄市金利矿业有限公司、常州市武进华
东特种纤维制造有限公司、威阳非金属矿研究设计院。
本标准主要起草人：焦红斌、石志刚、包新域、张前文、白国江、周惠昌。 本标准为首次发布。
1 JC/T2007—2010
摩擦材料用有机纤维
1范围
本标准规定了摩擦材料用有机纤维的分类、术语和定义、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于摩擦材料用有机纤维。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170数字修约规则与极限数值的表示和判定 JC/T2006一2010摩擦材料用复合纤维 YB/T4086-1992钢棉纤维
3分类
摩擦材料用有机纤维按成分分为纤维素纤维、碳化纤维两类。 4术语和定义
下列术语和定义适用于本文件。
4. 1
纤维素cellulose 由D-葡葡吡腩糖基以1，4一β-苷键连接而成的大分子多糖，是一种天然有机高分子化合物，通式
(CH。O,）n，不溶于水及一般有机溶剂。 4. 2
碳化纤维carbonfiber 主要是由碳元素组成的一种特种纤维，是含碳量高于90%的高分子纤维。碳化纤维通常是指有机
纤维在2000℃以下碳化而制得的纤维。 5要求 5. 1 摩擦材料用有机纤维外观应均匀、蓬松，无明显杂质颗粒。 5. 2 纤维素纤维的物理性能应符合表1的规定。
表1纤维素纤维的物理性能
性能指标水分（质量分数)/% 8
纤维长度允许偏差 烧失量（质量
纤维名称
松散密度（质量分数）/(g/cm）
PH值 6.5~8.5
/mm ±0. 1
分数)/% ≥95
≤0.10
纤维素纤维
5.3碳化纤维的物理性能应符合表2的规定。
1 JC/T2007--2010
表2碳化纤维的物理性能
性能指标水分(质量分数)/%
纤维名称
纤维长度允许偏差/mm
松散密度/（g/cm"）
1.0
《0.10
碳化纤维
±0. 1
6 试验方法 6. 1 外观检查
取少量样品置于干净的白瓷盘中，在自然光下目测。 6.2纤维长度的测定
按YB/T4086---1992第7.3条进行。 6.3水分的测定
按JC/T2006—2010第5.4条进行。 6.4 烧失量的测定
按JC/T2006一2010第5.7条进行。 6.5 松散密度的测定 6.5.1 仪器和设备 6.5.1.1量筒：1L。 6.5.1.2 天平：感量不大于0.01g。 6.5.1.3刮板。 6.5.2试验步骤 6.5.2.1将试样充分松散，分几个方向沿量筒口均匀连续倒人量筒中，直至溢出。用刮板沿量简口刮平表面。 6.5.2.2倒出量简中的全部试样，称量，精确至0.01g。 6.5.3结果计算
松散密度e(g/cm*）按式（1)计算：
(1)
0 V
式中：
一试样的质量，单位为克（g）；量简的容积，单位为立方厘米（cm"）。
m- V-
以两次平行测定结果的算术平均值作为报告值，按GB/T'8170修约至一位小数。 6.5.4允许差
两次平行测定结果的绝对误差不应超过0.02g/cm，否则应重新称样测定。 6.6PH值的测定 6.6.1 仪器设备 6.6.1.1 pH精密试纸。 6.6.1.2 天平：感量不大于0.01g。 6.6.1.3 锥形瓶：250mL~300mL。 6.6.1.4 烧杯：100mL~150mL。 6.6.1.5 滤纸。 6.6.2试验步骤
准确称取试样5.00g，装入锥形瓶中，加入100mL蒸馏水，盖上瓶塞，摇动10min，然后用滤纸过滤
2 JC/T2007—2010
于烧杯中，用试纸对滤液进行pH值的测定。 7检验规则 7.1组批原则
以同批次、同品种的摩擦材料用有机纤维产品5000kg为一批，不足5000kg也按一批计。 7.2取样和制样
袋装产品按表3进行随机取样。
表3.．.取样袋数
单位为袋
抽取样本数
批量 40 41~120 ≥121
2 3 5
从每袋样品中抽取1000.g样品，将所抽样品充分混匀，以四分法缩分至试验所需样量。 7.3·检验分类 7.3.1，摩擦材料用有机纤维产品的检验分为出厂检验和型式检验。出厂检验项目为外观、水分、松散密度。型式检验项目为第5章规定的所有项目。 7.3.2 有下列情况之一时，应进行型式检验：
新产品投产时；原材料或生产工艺有较大改变时；停产时间超过六个月恢复生产时；一正常生产时，每年至少进行一次；一出广检验结果与上次型式检验有较大差异时；供需双方合同有要求时。
7.4判定规则
经检验各项质量指标符合本标准要求时，判定该批产品合格。若其中项或一项以上指标不符合本标准要求时，应重新加倍抽样复验不符合项。若复验结果全部符合本标准要求时，仍判定该批产品合格；若复验结果仍有一项或一项以上不符合本标准要求时，判定该批产品不合格。 8 标志、包装、运输与贮存 8.1标志 8.1.1 每袋摩擦材料用有机纤维产品外包装上应标明产品名称、生产单位、生产地址、净重和防雨防潮标志。 8.1.2 每批摩擦材料用有机纤维产品应附有产品检验报告。 8.2包装
摩擦材料用有机纤维产品用袋包装。包装袋要坚固、整洁、密闭。每袋净重允许误差应小于0.5%。 8.3运输与贮存
运输与贮存过程中应防雨、防潮、防破损。
3
