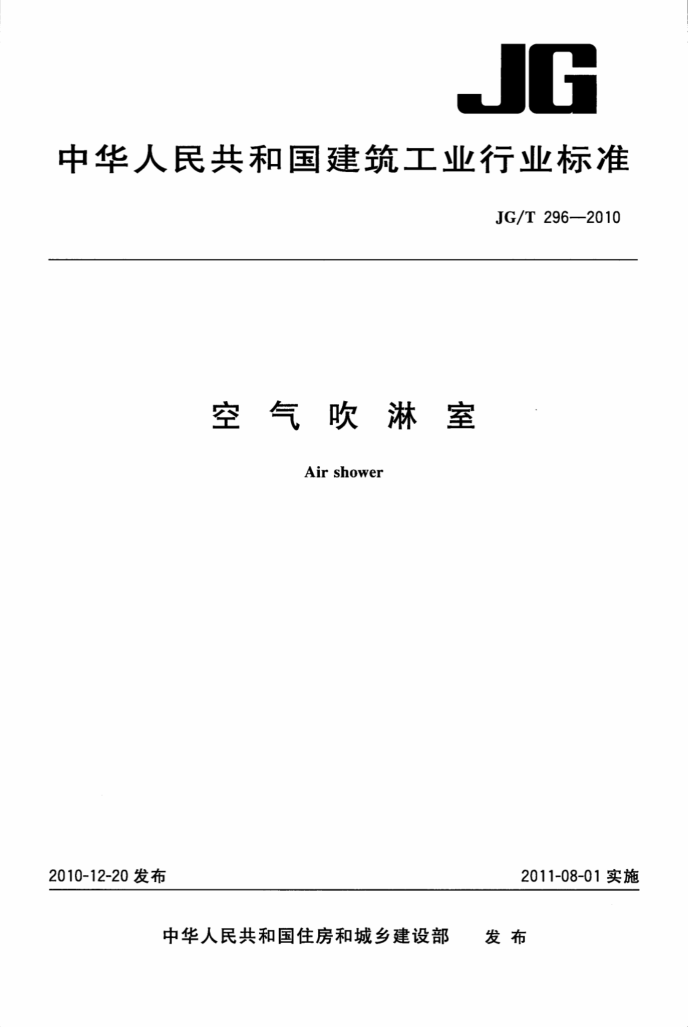

JG
中华人民共和国建筑工业行业标准
JG/T 296—2010
空气吹淋室
Air shower
2011-08-01实施
2010-12-20发布
中华人民共和国住房和城乡建设部 发布 JG/T296—2010
目 次
前言 1 范围 2
规范性引用文件 3 术语和定义
分类与标记 5 基本规定 6 要求 7 试验方法 8 检验规则 9 标志 10 包装、运输、储存
4
:
2
6
10 JG/T296—2010
前言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部空调净化设备标准技术归口单位归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：苏净集团苏州安泰空气技术有限公司、北京昌平长城空气净化设备工程公
司、天津市津航净化空调工程公司、苏州汇通空调净化工程有限公司、北京三增净化设备工程公司、苏州来东净化设备有限公司。
本标准主要起草人：张益昭、刘华、金真、朱建京、樊宝仁、陶子江、刘利增、蒋永青。
I JG/T296—2010
空气吹淋室
1范围
本标准规定了空气吹淋室的术语和定义、分类与标记、基本规定、要求、试验方法、检验规则及标志、
包装、运输和储存等。
本标准适用于各类空气吹淋室的制造和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB191包装储运图示标志 GB/T1184形状和位置公差 未注公差值 GB4793.1测量、控制和实验室用电气设备的安全要求第1部分 GB/T13306 标牌 GB/T13554 高效空气过滤器 GB/T14295 空气过滤器 GB50073 洁净厂房设计规范 JG/T14通风空调风口
3术语和定义
以下术语和定义适用于本文件。
3. 1
空气吹淋室airshower 由喷口吹出高速洁净气流，吹落进人洁净室人员服装表面或物料表面的浮尘的净化设备。由箱体、
预过滤器、高效空气过滤器、循环风机及喷口组成。 3. 2
小室式空气吹淋室closetairshower 一种空气吹淋室。人员接受吹淋时在两侧或四角装有喷口的吹淋区内静止站立或就地旋转，在规
定时间内接受高速洁净空气的吹淋，完成表面净化过程
小室式空气吹淋室有单人空气吹淋室、双人空气吹淋室、多人空气吹淋室和物料吹淋室之分。
3. 3
通道式空气吹淋室passageairshower 一种空气吹淋装置。人员接受吹淋时是在两侧装有喷口的通道内，以缓步一边走一边接受高速洁
净空气的吹淋（在通道内时间一般不少于9s），完成表面净化过程。 3. 4
球形喷口 sphericalnozzle 喷口可以沿球面转动且具有收敛形的风口。
1 JG/T296—2010
3. 5
条缝形喷口 slotnozzle 长宽比大于10且具有收敛形的狭长喷口。 吹淋时间airblowingtime 指人员或物料在空气吹淋室的吹淋区内被高速洁净空气吹淋的时间。
3. 6
4分类与标记
4.1分类 4.1.1按照用途分类
按照空气吹淋室的用途分类，分为人体表面净化使用的吹淋室和物料表面净化使用的货淋室。人用空气吹淋室代号为R，货淋室代号为W。 4.1.2按照空气吹淋方式分类
按照人员通过吹淋室的方式不同可分为“小室式空气吹淋室”和“通道式空气吹淋室”。小室式空气吹淋室代号为S，通道式空气吹淋室代号为T。 4.2标记 4.2.1内通道水平宽度的标记代号
内通道的水平净宽度可以根据使用方的不同用途具体设计确定，一般为750mm、770mm、 800mm、1200mm、1400mm..，其代号分别为750、770.800.1200、1400...。 4.2.2双侧吹淋或单侧吹淋的标记代号
双侧吹淋的空气吹淋室代号为2，单侧吹淋的空气吹淋室代号为1。 4.2.3不同型式喷口的标记代号
球形喷口的代号为QP，条缝风口的代号为TF，当使用球形风口时此项可缺省。 4.2.4吹淋段段数的标记
吹淋段段数为1、2、3、4、..时，标记为1、2、3、4、.。吹淋段段数为1时此项可缺省。 4.3标记方法 4.3.1空气吹淋室产品按如下标记。
A.S0-0-0000-0-00-0
吹淋段段数（当段数为1时可省略）喷口的类型（当选用球型喷口时可省略）单侧或双侧吹淋内通道水平净宽度吹淋方式（小室式或通道式）用途（人员或物料）空气吹淋室
