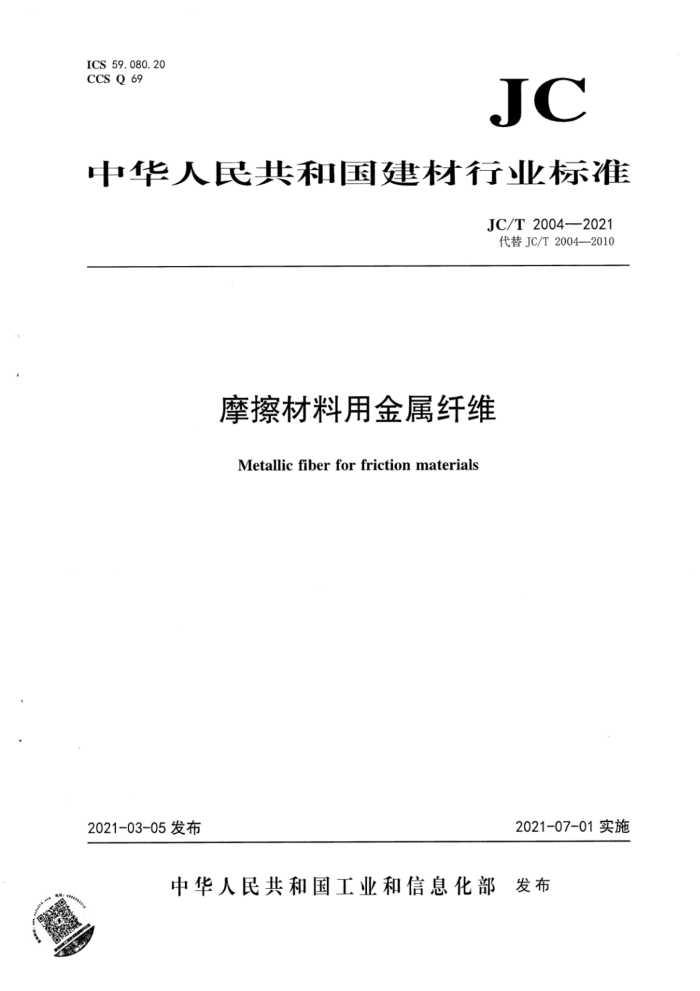

ICS59.080.20 CCS Q 69
JC
中华人民共和国建材行业标准
JC/T 2004—2021 代替JC/T2004—2010
摩擦材料用金属纤维
Metallicfiberforfrictionmaterials
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部 了发布 JC/T2004—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T2004一2010《摩擦材料用金属纤维》，与JC/T2004一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a）删除了表1和表2中的“（质量分数）”（见2010年版的表1和表2)；
增加了铜纤维“含油率%”和黄铜纤维“铅含量%”的技术指标及相应的试验方法（见表1、 6.3和6.5); 增加了“纤维长度/mm”（见表2)；
b)
c) d) 修改了测定振实体积的试验步骤（见6.4，2010年版的5.3)；
e) 修改了偏心振动式振筛机的摇动次数和振动次数（见6.6.1.1，2010年版的5.5.1.1)； f) 增加了“生产日期”（见8.1.1)；
增加了“产品合格证”（见8.1.2)。
g)
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本文件起草单位：福建华日汽车配件有限公司、咸阳非金属矿研究设计院有限公司、中国建材检验
认证集团咸阳有限公司、河北星月制动元件有限公司、湖北飞龙摩擦密封材料股份有限公司、佛山市南海区威亚摩擦材料有限公司、江苏金火炬宝柯新材料技术有限公司。
本文件主要起草人：苏美珍、王敏、申坤瑞、杨立军、吴耀庆、苏景亮、张晗。 本文件所代替文件的历次版本发布情况为：
-JC/T2004—2010。
T JC/T2004—2021
摩擦材料用金属纤维
1范围
本文件规定了摩擦材料用粉碎型金属纤维的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于摩擦材料用粉碎型铜纤维和低碳钢纤维。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T5121.1铜及铜合金化学分析方法第1部分：铜含量的测定 GB/T5121.3铜及铜合金化学分析方法第3部分：铅含量的测定 GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T8170数值修约规则与极限数值的表示和判定
3术语和定义
本文件没有需要界定的术语和定义。
4分类
摩擦材料用金属纤维按金属种类分为铜纤维和低碳钢纤维两类。 铜纤维按铜含量分为紫铜纤维和黄铜纤维两种。 低碳钢纤维按纤维长度分为3.0mm、3.5mm、4.2mm、5.5mm四个规格。
5要求
5.1摩擦材料用金属纤维外观应清洁，呈金属本色，无油污、锈蚀现象和其他夹杂物。 5.2 铜纤维的物理性能应符合表1规定。
表1铜纤维的物理性能
纤维长度分布
铜含量 振实体积 含油率 铅含量
%
纤维名称
mL/g
%
%
%
+1. 40 mm +1. 00 mm +0. 212 mm 0. 212 mm
<35 <80
紫铜纤维 >99.5 0.30~0.60 <0.3 黄铜纤维 >55 0.50~0.95 <0.3 <0.1 <0.5
<0.5
<0. 2 <2. 0
>65 >20
-
1 JC/T2004—2021 5. 3 低碳钢纤维的物理性能应符合表2规定。
表2 低碳钢纤维的物理性能
纤维长度分布
纤维长度 振实体积 含油率
%
mL/g
%
+1. 40 mm +0.850 mm +0. 425 mm +0. 212 mm +0. 150 mm 0. 150 mm
<50 <45 <40 <30
<0.5
3. 0 3. 5 4. 2 1.2~1.7 <0.5 5. 5 0.8~1.1 <0. 5
<1 <1 <1 <0. 4
<5 <5 <3 <3.5
<25 <25 <17 <25
<25 <25 <30 <25
>20 >25 >30 >35
0.8~1.1 0.8~1.0 <0.5
6试验方法
6.1 外观检查
取少量样品置于于净的白瓷盘中，在自然光下目测
6.2铜含量的测定
铜含量的测定按GB/T5121.1进行。 6.3铅含量的测定
铅含量的测定按GB/T5121.3进行。 6.4振实体积的测定 6.4.1 仪器和材料 6.4.1.1 天平：感量不大于0.01g。 6.4.1.2玻璃量筒：250mL。 6.4.1.3振实装置：振实体积测定仪，振动频率为(250土15)次/min，振幅为(3.0土0.1)mm。 6.4.2试验步骤 6.4.2.1用试管刷清洁量筒内壁，或用丙酮溶液冲洗。在使用前应彻底干燥量筒内壁；用天平称取试样100g（精确至0.01g）。 6.4.2.2将试样轻轻装入量筒，量筒置于振动装置上，开动振动仪，振动1250次，读取容积毫升数。 6.4.2.3如果振实后试样表面是水平的，可直接读数。如果振实后试样表面不是水平的，则读取最高值和最低值计算它们的平均值得到振实体积。 6.4.2.4以两次平行测定结果的算术平均值作为报告值，并按GB/T8170修约至两位小数。 6.5含油率的测定 6.5.1仪器和材料 6.5.1.1 天平：感量不大于0.01g。 6.5.1.2丙酮：分析纯。
2 JC/T2004—2021
6.5.1.3烘箱：调温范围为0℃～300℃，控温器灵敏度±1℃。 6.5.1.4烧杯：250mL。 6.5.1.5干燥器。 6.5.2试验步骤
称取试样30g～50g（精确至0.01g)放入250mL烧杯中，倒入足量丙酮浸泡30min，期间搅拌5 次，然后过滤掉丙酮，把烧杯放入烘箱中，在85℃下烘干。将烧杯放入干燥器中冷却至室温。将烧杯中的钢纤维倒出，称量，精确至0.01g。 6.5.3结果计算
含油率X按公式(1)计算：
m-m m
×100%
(1)
X
式中： X一一含油率，%； m一一试样的质量，单位为克(g)；
一经丙酮浸泡并烘干后样品的质量，单位为克（g）；以两次平行测定结果的算术平均值作为报告值，并按GB/T8170修约至一位小数。
m-
6.5.4允许差
两次平行测定结果绝对误差不应超过0.1%，否则应重新称样测定。 6.6纤维长度分布的测定 6.6.1 仪器设备 6. 6.1.1 偏心振动式振筛机：摇动次数为(285±15)次/min，振动次数为（150土10)次/min。 6.6.1.2标准筛：应符合GB/T6003.1的要求。 6.6.1.3天平：感量不大于0.01g。 6.6.2试验步聚 6.6.2.1 铜纤维用筛孔为1.40mm、1.00mm、0.600mm、0.212mm四级试验筛，低碳钢纤维用筛孔为 1.40mm、0.850mm、0.425mm、0.212mm、0.150mm五级试验筛，按筛孔大小顺序叠放在底盘上。 6.6.2.2称取约100g试样（精确至0.01g)，放入最上层筛子中，盖上筛盖。将套筛固定在振筛机上。 6.6.2.3开动振筛机，筛振15min。 6.6.2.4筛振完成后，将各层筛子（含底盘）中的筛余物清扫收集，逐一称量，精确至0.01g。 6.6.3结果计算
筛余物按公式(2)计算：
N, =㎡ ×100%
(2)
m
式中： N,一一各层筛子里的筛余物的质量分数，%；
3
