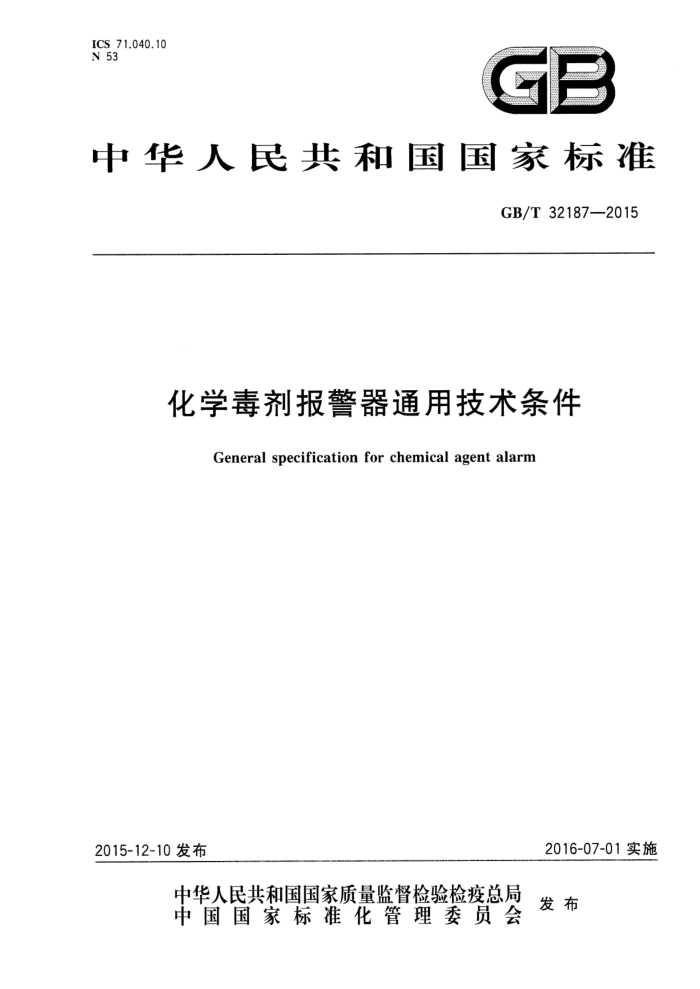

ICS 71.040.10 N 53
7 E
中华人民共和国国家标准
GB/T32187—2015
化学毒剂报警器通用技术条件
General specification for chemical agent alarm
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32187—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准起草单位：北京分析仪器研究所、北京市北分仪器技术有限公司、总装防化驻北京地区军代
室、中国仪器仪表行业协会
本标准主要起草人：马雅娟、郑增德、陶崇文、杜立、何京津、娄兴军。 GB/T 32187-2015
化学毒剂报警器通用技术条件
1范围
本标准规定了化学毒剂报警器术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于监测公共场所（封闭空间、半开放空间、开放空间)和检测自然环境中毒剂种类（包括气体、蒸气和气溶胶等）及毒剂质量浓度并具有声、光报警功能的化学毒剂报警器（以下简称“仪器”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T11606—2007分析仪器环境试验方法 GB/T13384一2008机电产品包装通用技术条件 GB/T17626（所有部分）电磁兼容试验和测量技术 GB/T18268.1一2010测量、控制和实验室用的电设备 电磁兼容性要求第1部分：通用要求
3术语和定义
下列术语和定义适用于本文件。
3.1
化学毒剂 chemical agent 以毒害作用杀伤人员的化学物质。它具有迅速致命或造成严重伤害的性质，是构成化学武器的
基础。 3.2
模拟剂 Jsimulandchemicalagent 能表征毒剂某些特性的一种无毒或低毒替代品。
3.3
神经性毒剂 nerve agent 以损害神经系统为主要毒害特征的毒剂。现特指损害胆碱能功能的有机磷毒剂。
3.4
糜烂性毒剂 vesicantagent 破坏机体细胞，以皮肤或黏膜起疱、糜烂作用为主要毒害特征的毒剂。
3.5
毒害剂量 tpoisoningdose 引起人或动物某种程度毒害的剂量。蒸气或气溶胶染毒时，用染毒空气的质量浓度和时间的乘积
- GB/T 32187-2015
4.3仪器分级
仪器按其报警灵敏度与响应时间的乘积可分为： a）S级：安全级； b）P级：允许级。
5要求
5.1正常工作条件
仪器正常工作条件见表1。
表1正常工作条件
仪器分类
工作条件
IV类 20~40 ≤93 220±22 50±1
I类 5~35 ≤80 220±22 50±1
Ⅱ类 5~40 ≤80 220±22 50±1 ≤36
Ⅲ类 5~40 ≤93
温度/℃ 相对湿度/% 交流，电压/V
环境条件
供电条件 频率/Hz
直流，电压/V
≤36
5.2报警信号 5.2.1仪器应能按设定的毒剂报警阅值和方式发出声、光报警信号，或按规定的接口标准输出报警信号。对毒剂的不同种类和毒氛的不同质量浓度的声、光报警信号的区别方式，按对应仪器类型的专用标准的具体规定执行。有故障报警或干扰物报警功能的仪器，其故障或干扰物报警的声音和光的颜色应与毒剂报警信号有明显区别。 5.2.2在室内距扬声器正面0.5m处测量报警音量，其A计权声压级不应小于88dB(A）。 5.2.3在室内正常照明条件下，距信号灯正面5m处观察报警光信号，应清晰可见。 5.3安全要求 5.3.1接触电流
对于交流供电的仪器，其接触电流应不大于3.5mA。 5.3.2 介电强度
对于交流供电的仪器，在不接通电源且电源开关处于接通状态下，仪器的电源相线、中线与接地端间，经受频率为50Hz，电压为1500V的正弦交流电1min试验，应无击穿和飞弧现象。 5.3.3 保护接地
仪器的保护连接阻抗应不大于0.1Q。 5.3.4保护标识
对于安装放射源检测器的仪器，应在其外部有放射源安全图案及标识，仪器的高温加热区应有防烫
3 GB/T 321872015
表4毒害剂量和毒害限值
单位为毫克分每立方米
无作用剂量
阔剂量 1.0 0.25 0.05 10
毒剂名称沙林梭曼维埃克斯芥子气
行动允许剂量 2.0~5.0 0.6~2.5 0.6~2.5
毒剂种类
0.5 0.07 0.02 15
神经性
50~75
糜烂性
5.5环境适应性 5.5.1 工作环境温度
按表1工作条件规定的环境温度范围内，仪器可连续稳定工作，并符合5.2、5.3和5.4的要求。 5.5.2 湿热工作环境
仪器温度在30℃士2℃，相对湿度（93士3）%的环境下，仪器可连续稳定工作，并符合5.2、5.3和5.4 的要求。 5.5.3其他环境
仪器对冲击、振动、磁场、太阳辐射、气压、沙尘、长霉和盐雾等环境的适应性，应符合相关的产品标准。 5.6抗干扰性
仪器经人群密集场所的空气，汽、柴油内燃机尾气；公共场所消毒剂气溶胶和公共场所常用杀虫剂气溶胶或烟雾的干扰后，仪器应能正常工作。 5.7电池电压下限值和供电时间 5.7.1电池电压下限值
仪器应标明电池的标称电压值，同时应具有电池工作电压下限的提示。 5.7.2供电时间
仪器应标明电池的连续工作时间，并符合5.4.1要求。 5.8电磁兼容性
仪器的静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、浪涌（冲击）抗扰度及电压暂降、短时中断和电压变化的抗扰度应分别满足GB/T18268.1一2010中性能判据B的要求。 5.9 外观要求
仪器的外观应满足下列要求：
仪器的外观应清洁，表面涂、镀层无明显剥落、擦伤、露底及污垢；
a)
所有铭牌及标志应耐久和清楚，内容符合相关法规、标准的要求；
b)
L GB/T321872015
c)J 所有紧固件不得松动、各种调节件灵活，功能正常； d）零件表面不得锈蚀。
5.10成套性
全套仪器应包括以下部分： a）仪器； b）附件和备件； c）必要文件。
5.11运输和运输贮存
仪器在运输包装状态下，按GB/T11606一2007表1中运输、运输贮存的要求进行下列试验。 其中：
a) 低温贮存：一20℃； b)7 高温贮存：55℃； c）交变湿热：相对湿度95%、温度55℃； d）跌落：自由跌落高度250mm； e）碰撞：碰撞1000次。 试验后，包装箱不应有较大变形和损伤，受试仪器不应有变形松脱、涂覆层剥落等机械损伤；将仪器
置于正常工作条件下进行检验，应符合5.2、5.3和5.4的要求。
6试验方法
6.1试验条件
6.1.1常温工作条件
除非另有规定，常温工作条件：温度为15℃～30℃；相对湿度为45%～75%；海拔高度不超过2000m 电源电压波动不超过标称电压的10%；检验环境空气应清洁，无干扰物质。 6.1.2检验设备和人员 6.1.2.1用于仪器检验的设备、装置应具有有效的检定或校准证书。 6.1.2.2仪器检验人员应具有熟练掌握操作规程、相关标准和检验资质证明。 6.1.3标准物质、试剂 6.1.3.1检验用毒剂的种类及毒氛的质量浓度，由对应仪器类型的产品标准规定。毒剂的纯度及毒氛的发生、取样、定量分析等应符合相关标准的规定。 6.1.3.2毒剂模拟剂应符合标准的规定并鉴定合格，建议采用毒剂模拟剂代替毒剂检验报警灵敏度与响应时间。 6.1.3.3毒剂的贮存、毒氛的发生和定量分析等，应具有符合相关标准的强制通风等安全保障措施。 6.1.3.4试验结束后，应对使用后的毒剂、其模拟剂及其包装用品妥善回收，并由专业人员洗消处理。 6.2报警信号 6.2.1按仪器设定的毒剂报警阅值和方式检验其发出的声、光报警信号，或按规定的接口标准输出的报警信号。对毒剂的不同种类和毒氛的不同质量浓度的声、光报警信号的区别方式，按对应仪器类型的
6
