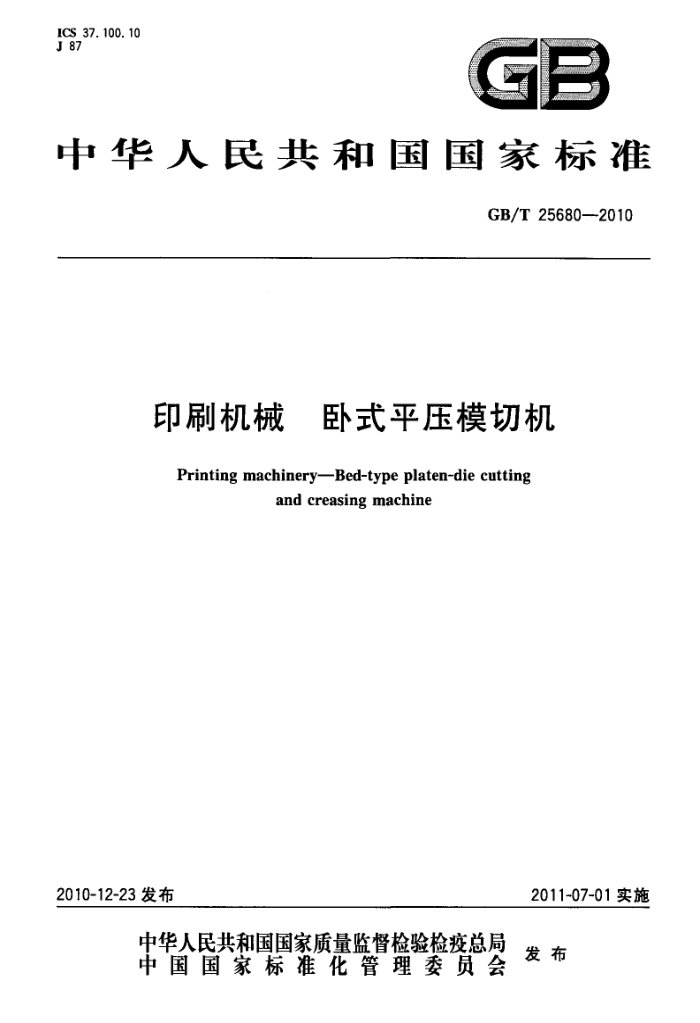

ICS 37. 100. 10 J 87
中华人民共和国国家标准
GB/T 25680--2010
印刷机械 卧式平压模切机 Printing machineryBed-type platen-die cutting
and creasing machine
2010-12-23发布
2011~07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25680—2010
前言
本标准的附录 A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会归口。 本标准起草单位：上海亚华印刷机械有限公司、青岛美光机械有限公司、天津长荣印刷包装设备有
限公司、河北玉田兴业印刷机械有限公司、北京印刷机械研究所。
本标准主要起草人：陈国权、王家水、严珠、杨冬梅、王朝霞。
I GB/T 25680—2010
b) 烫印模切机 具有烫印、模切两用。 3. 2 基本参数
模切机的基本参数应符合表1的规定。
表 1 基本参数
最大模切压力 1X104 N
最大纸张幅 面
最高模切速度
型 式
张/小时 ≥4 000 ≥4 500 ≥6 000 ≥6 500 ≥7 000 ≥3 500 ≥5 000 ≥5 500 ≥6 000 ≥2 500 ≥3 000 ≥3 500
mm
>1 220×1 600~1 300×1 800 >900×1 280~1 220×1 600 >710X1 020~900×1 280 >510×710~～710×1 020
≥300 ≥250 ≥200 ≥150 ≥100 ≥200 ≥150 ≥120 ≥80 ≥300 ≥250 ≥200
模切机
自动模切机
≥355×510~～510X710 >900×1 280~1 220 ×1 600 >710X1 020~900X1 280 >510×710~710×1 020
烫印模切机
≥355×510～510×710 >1 220×1 600~1 400×2 000 >900X1 280~1 220×1 600 ≥710×1 020~900×1 280
半自动模切机
3.3型号和名称
模切机的型号和名称编制应符合JB/T3090的规定。 4要求 4. 1 一般要求
模切机设计应符合本标准的规定，并应按经规定程序批准的图样和技术文件制造。 4.2装配质量
上下两工作平板面在完全闭合位置时的平行度，不应低于GB/T1184一1996规定的公差等级 7级。 4.3传动系统
传动系统应运转平稳，无异常杂音。 4.4 操作机构和执行机构
操作机构应灵敏可靠，执行机构动作协调、准确，无卡阻或自发性移动。自动模切机能够自动检测空张、歪张、双张和多张。 4.5润滑和气动系统
润滑和气动系统应工作可靠，管路通畅，无渗漏现象。 4.6 轴承工作温升
轴承工作温升不应大于35℃。 4.7噪声
自动模切机整机噪声（声压级）不应大于84dB（A），半自动模切机整机噪声（声压级）应不大于82 dB(A) 4.8模切质量 4.8.1模切成品的切线应切穿，切口光整无毛刺，压痕平实，凹凸清晰，纸张纤维不断。 2 GB/T 25680—2010
4.8.2 模切精度应符合表2 的要求。
表 2 模切精度
单位为毫米
模切切线偏差
型 式
最大纸张幅面
纸 张 ±0.30 ±0.15
瓦楞纸板 ±0. 50
>900X1 280 ≤900×1 280 >900X1 280 ≤900×1 280
自动模切机
±0.70 ±0.35
半自动模切机
4.9清废质量
清废时，清废部位纸张与模切成品应完全分离。 4.10安全防护 4.10.1输纸台、收纸台承载能力安全设计
输纸台和收纸台升降链条的断裂强度至少应是模切机最大装载重量的3倍。 在正常工作条件下，输纸台和收纸台能承受1.25倍最大装载重量的静态测试和1.1倍最大装载重
量的动态测试，模切机应无损坏现象。 4.10.2输纸台、收纸台边缘和人员站立点之间的防护
输纸台和收纸台应提供以下的种或其他方法保护：
自动弹起的防护板（见图1),离纸台边缘至少250 mm。
a)
250mm
一输纸台或收纸台; 自动弹起的防护板；
1- 2
?
3脚。
图 1 自动弹起的防护板
b) 防护栏（见图2)水平突出300mm，高度不大于1500mm（至少120mm）。
w 1009
uu008
图 2防护栏的安全距离 GB/T 25680—-2010
c）在纸台边缘安装电子感应开关。从危险区域到感测点、线或面的最小距离应符合GB/T19876
的规定。
4.10.3纸张分离器运动部件(见图3)的防护
Cn
1——前吸; 2——后吸; 3-压脚。
图3 纸张分离器运动部件
具体如下：
运动部件（如前吸），工作中与其他部件之间至少留有25mm的安全距离。 由低压力弹簧带动运动部件（如压脚、后吸），将操纵运动部件的力限制到足够低值（这种限制不应妨碍运动部件的预定功能）。运动部件与其他部件接触后，至少还可以抬起25mm的安全距离，避免挤压和剪切危险。
剪切、挤压点被护罩有效封闭，防止指尖或指关节触及危险区域，输纸头只留底部开口。
4.10.4纸张分离器传动轴的防护
在模切机最大和最小纸张幅面调节范围内，纸张分离器传动轴应全封闭。 4.10.5模切部分与输纸板连接处的防护 4.10.5. 1可移动式防护罩
具体如下：一护罩开启时仍然连接在机器上。如：在滑道上移动并夹持或利用铰链。防护罩不能够对人员
造成其他额外的重大危险。如：因重力而掉落时会对人体造成伤害危险，因开启而形成新的剪切、挤压危险，都应采取相应的防护措施，如：警示标志。防护罩的附属装置应借助于工具才能拆卸。 具有联锁功能，在没有正确关闭防护罩时，机器无法起动且始终保持在停机状态，关闭动作本身不能启动机器。
4.10.5.2带开口的护栏式防护罩
可移动式防护罩无法完全防护的区域，采用带开口的护栏式防护罩。护罩开口（原料进口）与危险点之间应按GB23821 的规定，留出与开口宽度相对应的安全距离。 4.10.6模切和清废部分模板上下窗口的防护
按4.10.5.1规定，采用可移动式防护罩。 4.10.7输纸板下方和清废部分下方的防护
输纸板下方和清废部分下方可触及的危险区域,不能在启动控制位置观察到的，应采用以下的一种或其他方法予以保护：
a）栅栏式封闭结构或防护门
处于封闭结构或防护门内的人员（或多人)不可能自已关闭封闭结构或防护门。应在封闭
4
