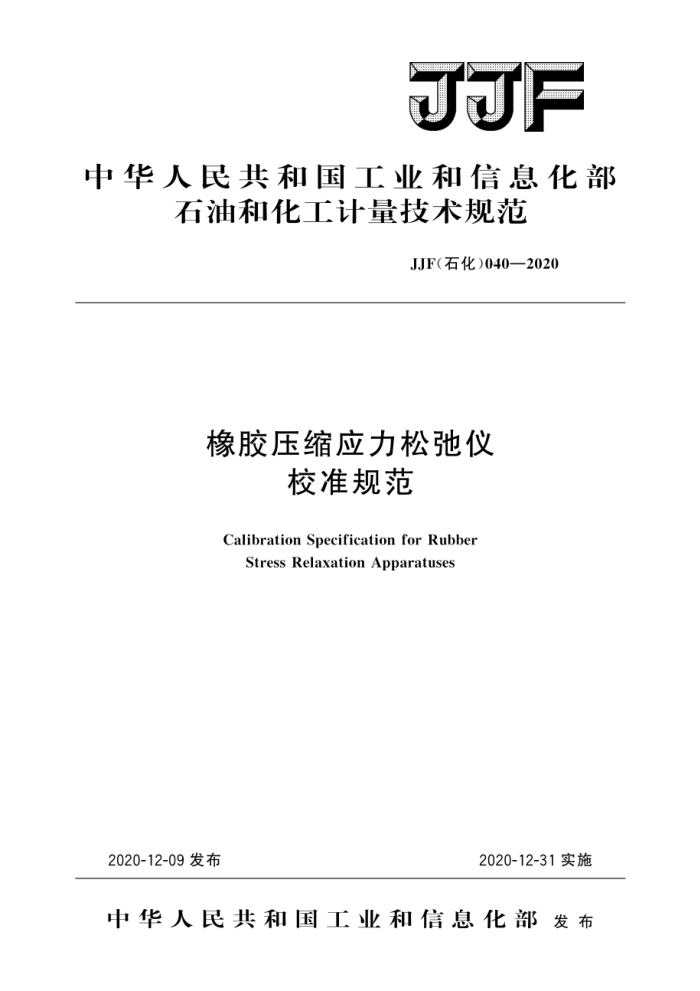

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）040一2020
橡胶压缩应力松弛仪
校准规范
CalibrationSpecificationforRubber
StressRelaxationApparatuses
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部发布 JJF（石化）040—2020
橡胶压缩应力松弛仪
校准规范
JJF（石化）040—2020 代替JJG（化）108- 1991
Calibration SpecificationforRubber
Stress Relaxation Apparatuses
归口单位：中国石油和化学工业联合会主要起草单位：沈阳橡胶研究设计院有限公司参加起草单位：辽宁省计量科学研究院
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）040—2020
本规范主要起草人：
赵博丹（沈阳橡胶研究设计院有限公司）
房田（辽宁省计量科学研究院）费康红（沈阳橡胶研究设计院有限公司）刘蒙蒙（沈阳橡胶研究设计院有限公司）贾永刚（辽宁省计量科学研究院）
参加起草人：
徐宏光（辽宁省计量科学研究院）
张贺（辽宁省计量科学研究院） JJF（石化）040—2020
目 录
引言 1 范围
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (4) (4) (4) (4) (4) (5) (6) (7) (9) (11) (13) (15)
引用文件 3 概述 3.1用途 3. 2 原理和结构
2
M
计量特性. 5校准条件 5.1环境条件 5.2 测量标准及其他设备 6 校准项目和校准方法 6.1 校准项目 6. 2 校准方法· 7校准结果 7. 1 校准记录· 7. 2 校准证书.· 7. 3 不确定度· 8 复校时间间隔附录A 橡胶压缩应力松弛仪校准记录格式附录B 橡胶压缩应力松弛仪校准证书的内页格式附录C 力值测量结果示值相对误差不确定度评定示例附录D 百分表测量结果示值误差不确定度评定示例附录E 金属杆圆锥角度测量结果不确定度评定示例附录F 压缩装置限制器高度测量结果不确定度评定示例附录G 凸形盘厚度测量结果不确定度评定示例 JJF（石化）040—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通
用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T1685一2008《硫化橡胶或热塑性橡胶 在常温和高温下压缩应力松弛的测定》修订。
本规范代替JJG（化）108一1991《橡胶压缩应力松弛仪》检定规程。与JJG（化）108- 1991相比，除编辑性修改外，本规范主要技术内容变化如下：
将名称修改为《橡胶压缩应力松弛仪校准规范》；一增加了引用文件；增加了引言；增加了不确定度评定示例；一增加了结构和原理；一增加了数显式橡胶压缩应力松弛仪传感器的校准；修改了表面粗糙度，为Ra0.8um；
-
-
确定了橡胶压缩应力松弛仪在温度 （20士5）℃，相对湿度不大于80%条件下
校准。
本规范历次版本发布情况为：
JJG（化）108—1991。
II JJF（石化）040—2020
橡胶压缩应力松弛仪
校准规范
1范围
本规范适用于橡胶压缩应力松弛仪的校准。 2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
3.1用途
橡胶压缩应力松弛仪（以下简称松弛仪）是在规定的试验温度下，将橡胶试样压缩并保持在一恒定应变的状态下，测量橡胶压缩应力降低的测试仪器。 3.2原理和结构
在施加恒定压缩变形之后，压缩作用力随时间增加而减少的现象，用初始力的百分率表示。
松弛仪主要由作用力的测量装置、压缩量测量装置、平衡帽和样品托盘组成（见
图1)。
图1橡胶压缩应力松弛仪结构和试验原理图 1一力传感器；2一压头：3一控制器；4一下压板；5一螺杆旋转
4计量特性
具体计量特性见表1。
1 JJF（石化）040—2020
表1 橡胶压缩应力松弛仪计量特性一览表
序号 1 2 3 4 5 注： 1.序号1、2、3、4、5适用于机械式橡胶压缩应力松弛仪。 2.序号1、4适用于电子式橡胶压缩应力松弛仪。
项目力值示值误差/% 百分表示值误差/mm 金属杆圆锥角度/（°/"）
技术要求 ±1 ±0.012 90±30 0.02 3.00±0.05
压缩装置限制器高度误差/mm
凸形盘厚度/mm
5校准条件 5.1环境条件 5.1.1温度条件
环境温度：（20士5）℃。 5.1.2湿度条件
相对湿度：不大于80%。 校准时电压稳定，周围无影响校准结果的振动或其他干扰源。
5.2 测量标准及其他设备
测量标准及其他设备见表2。
表2校准项目和测量标准
序号 1 2 3
测量标准名称及技术要求
校准项目力值示值误差百分表示值误差金属杆圆锥角度
标准测力仪：0.3级标准量块：4等
工具显微镜或其他器具：放大倍数（5～10）倍千分尺或其他器具：测量范围（0～150）mm，
压缩装置限制器高度
4
最大允许误差0.001mm 数显卡尺：测量范围（0150）mm，
凸形盘厚度
5
最大允许误差土0.03mm
6 校准项目和校准方法 6.1 校准项目
松弛仪的校准项目见表2。 6.2 校准方法 2
