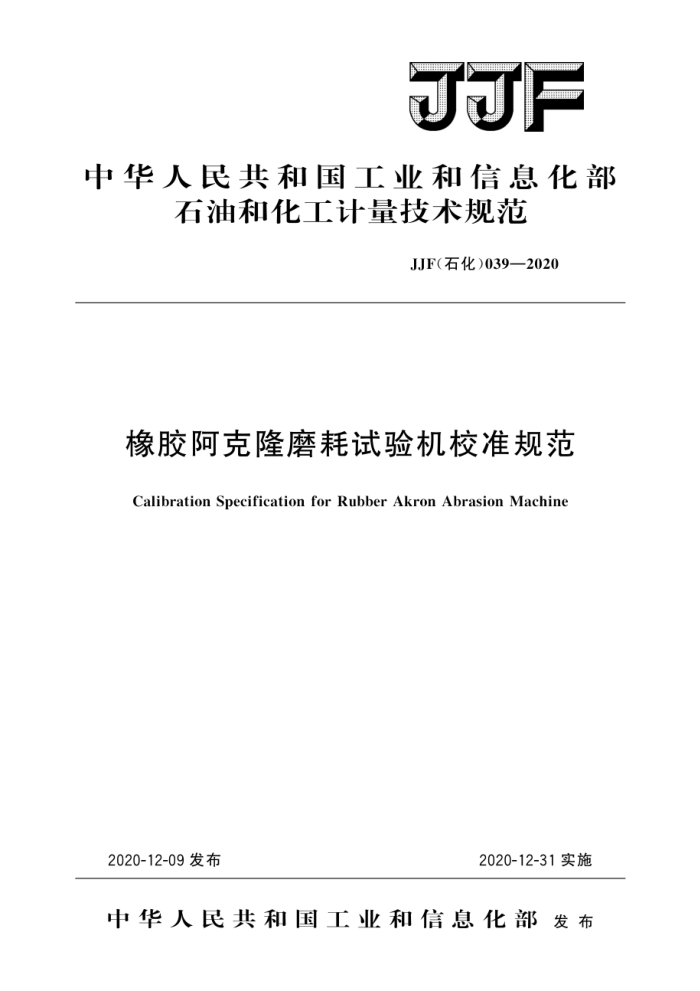

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）039—2020
橡胶阿克隆磨耗试验机校准规范
Calibration Specification for Rubber Akron Abrasion Machine
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部发布 JJF（石化）039—2020
橡胶阿克隆磨耗试验机
校准规范
JJF（石化）039—2020 代替JJG(化）103一1991
Calibration Specification for
RubberAkronAbrasionMachine
归口单位：中国石油和化学工业联合会主要起草单位：沈阳橡胶研究设计院有限公司
北京橡胶工业研究设计院有限公司
参加起草单位：辽宁省计量科学研究院
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）039—2020
本规范主要起草人：
戴琳 (沈阳橡胶研究设计院有限公司) 陈宝利（沈阳橡胶研究设计院有限公司）孙艳玲（沈阳橡胶研究设计院有限公司）王希光（北京橡胶工业研究设计院有限公司）
参加起草人：
袁琳 (沈阳橡胶研究设计院有限公司) 房田 (辽宁省计量科学研究院) 贾永刚（辽宁省计量科学研究院）徐宏光 （辽宁省计量科学研究院） JJF（石化）039—2020
目 录
引言 1 范围 2 引用文件 3 概述 3.1 橡胶阿克隆磨耗试验机的工作原理· 3. 2 胶轮调节的原理·
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (4) (4) (5) (6) (7) (9) (11)
计量特性.. 5 校准条件. 5.1环境条件 5. 2 测量标准及其他设备 6 校准项目和校准方法 6.1 校准项目 6. 2 校准方法· 7 校准结果.. 7. 1 校准记录· 7. 2 校准证书.. 7. 3 不确定度· 8 复校时间间隔· 附录A 橡胶阿克隆磨耗试验机校准记录格式附录B 橡胶阿克隆磨耗试验机校准证书的内页格式附录C 夹角测量结果不确定度评定示例附录D 负荷力测量结果不确定度评定示例附录E 转速测量结果不确定度评定示例
4
.. JJF（石化）039—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T1689一2014《硫化橡胶耐磨性能的测定》修订。 本规范代替JJG（化）103一1991《橡胶阿克隆磨耗试验机检定规程》。与
JJG（化）103一1991相比，除编辑性修改外主要技术变化如下：
将名称修改为《橡胶阿克隆磨耗试验机校准规范》；一增加了引用文件；一增加了引言；
增加了胶轮调节原理；增加了不确定度评定示例；修改了校准项目；
-
修改了校准所用的主要计量器具；修改了橡胶阿克隆磨耗试验机校准记录；
-
删除了负荷支架摩擦力的检定项目。 本规范历次版本发布情况为：
JJG（化）103—1991。
II JJF（石化）039—2020
橡胶阿克隆磨耗试验机校准规范
1范围
本规范适用于橡胶阿克隆磨耗试验机的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述 3.1橡胶阿克隆磨耗试验机的工作原理
橡胶阿克隆磨耗试验机（简称试验机）是用于橡胶耐磨的性能。试验机工作原理为：将试样与砂轮在一定的倾斜角度和一定的负荷作用下进行摩擦，来测定试样在一定里程内的磨耗体积或磨耗指数。试验机由胶轮、砂轮、重碗和平衡碗等组成（见图1）。
L
图1试验机结构和试验原理图
1一胶轮；2一砂轮：3一重碗（W,）；4一平衡碗（W，）；
9一平衡蛇与水平位置的夹角：F，一胶轮对砂轮的作用力；F。一砂轮对胶轮的作用力：
L.一重碗到A点的距离；L2一A点到砂轮的距离；L：—平衡碗到A点的距离
3.2胶轮调节的原理
试验时胶轮受到（26.7土0.2）N的压力，其受力情况如图1所示。 作用于A点共有三组力矩：
DFIL2 ②W,Lcoso ③ W, L
力矩平衡时：
1
