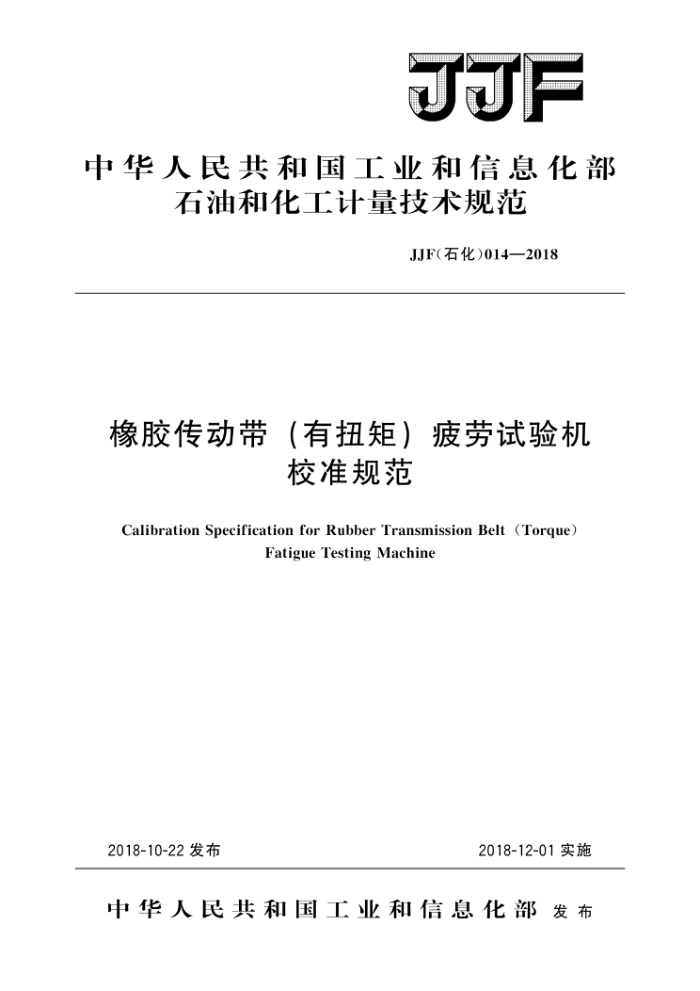

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）014—2018
橡胶传动带 （有扭矩）疲劳试验机
校准规范
Calibration Specification for Rubber Transmission Belt (Torque)
FatigueTestingMachine
2018-12-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 JJF（石化）014—2018
橡胶传动带（有扭矩）疲劳试验机校准规范 CalibrationSpecificationforRubber TransmissionBelt（Torque）Fatigue
JJF（石化）014一2018
Testing Machine
归口单位：中国石油和化学工业联合会主要起草单位：青岛双凌科技设备有限公司
青岛中化新材料实验室
贵阳新创机电设备有限公司
参加起草单位：青岛中化新材料实验室检测技术有限公司
青岛北橡计量检测技术有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）014—2018
本规范主要起草人：
郭仕令（青岛双凌科技设备有限公司）李 健（青岛中化新材料实验室）吴 康（青岛中化新材料实验室）李文 (贵阳新创机电设备有限公司)
参加起草人：
孙涛（青岛中化新材料实验室检测技术有限公司）
吴姝坤（青岛北橡计量检测技术有限公司） JJF石化）014—2018
目
录
引言范围…
(I) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (6) (6) (6) (6) (6) (7) (8) (9) (12)
1
2引用文件.· 3术语和定义· 3.1疲劳寿命· 3.2张紧力· 4 概述 5 计量特性· 6 校准条件· 6.1环境条件 6.2测量标准及其他设备， 7 校准项目和校准方法 7. 1 校准项目 7.2 校准方法· 8校准结果， 8. 1 校准记录· 8.2校准证书 8.3不确定度… 9复校时间间隔附录A橡胶传动带（有扭矩）疲劳试验机校准记录格式：附录B橡胶传动带（有扭矩）疲劳试验机校准证书的内页格式附录C试验带轮之间轮槽对称平面偏斜度测量结果不确定度评定示例附录D主动轮和从动轮转速表示值误差测量结果不确定度评定示例 JJF（石化）014—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T11545一2008《带传动 汽车工业用V带 疲劳试验》、 GB/T14562一1999《V带疲劳试验方法 有扭矩法》制定。
本规范为首次发布。
II JJF（石化）014—2018
橡胶传动带（有扭矩）疲劳试验机
校准规范
1范围
本规范适用于对汽车工业用V带、一般用途普通V带、一般用途窄V带、阻燃V 带等橡胶传动带有扭矩疲劳试验机的校准。
2引用文件
本规范引用了下列文件： JJG62—2017塞尺 JJF1071一2010国家计量校准规范编写规则 JJF1097一2003平尺校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
以下术语和定义适用于本规范。
3.1疲劳寿命fatiguelife
被测试V带达到规定的终止条件时所累积的正常运转时间或运转次数 3.2张紧力tensionforce
静态时施加在张紧轮（或可移动带轮）上、使V带拉紧的作用力。
4概述
橡胶传动带（有扭矩）疲劳试验机（以下简称疲劳试验机），是用于评价汽车工业用V带、一般用途普通V带、一般用途窄V带、阻燃V带等V带疲劳寿命的试验设备。在试验过程中，主动轮按规定的转速运转，在从动轮上施加一定扭矩。张紧力是通过张紧装置、张紧轮以及负载（或码）作用到被测试V带上，试验时张紧轮位置锁定。疲劳试验机分为两轮疲劳试验机、三轮疲劳试验机两种。疲劳试验机主要包括以下几部分：一个主动轮和驱动它的装置；一个从动轮和与其相联的加载装置，加载装置能提供准确、稳定的试验扭矩；一个可以对被测试V带施加张紧力的张紧轮和张紧装置。 两轮疲劳试验机示意图见图1，三轮疲劳试验机示意图见图2。
1 JJF（石化）014—2018
L2
图1两轮疲劳试验机示意图 1一从动轮（可调节、可固定）；2一主动轮； a一可移动带轮的调节方向；F一张紧力
2/0
2/0
图2 三轮疲劳试验机示意图
1一从动轮（与功率消耗装置相连）；2一样品；3一张紧轮（置于滑道中）；4一主动轮
a一从动轮调节方向；b一带的运动方向；c一开始试验时为45°，可以因带轮的再次张紧而改变；
d一主动轮调节方向；e一张紧轮及其支架的调节方向；C一中心距；F一张紧力
5计量特性
具体计量特性见表1。
2
