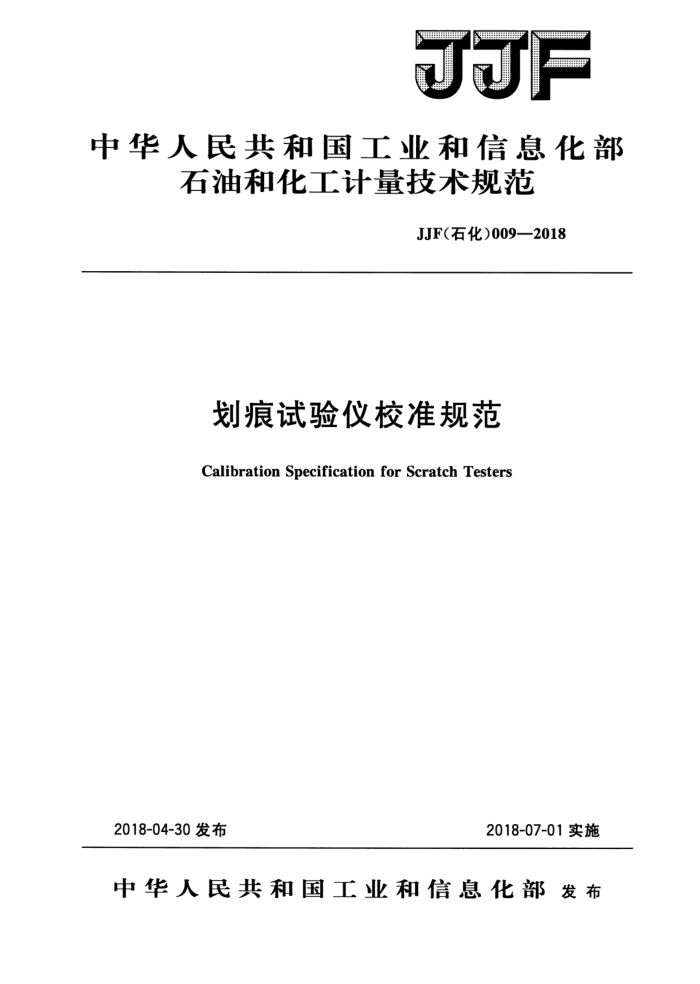

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）009—2018
划痕试验仪校准规范
Calibration Specification for Scratch Testers
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（石化）009—2018
划痕试验仪校准规范 Calibration Specification for
JJF（石化）0092018
ScratchTesters
归口单位：中国石油和化学工业联合会主要起草单位：上海市涂料研究所有限公司参加起草单位：上海普申化工机械有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）009—2018
本规范主要起草人：
王玫玫（上海市涂料研究所有限公司）程奇 (上海市涂料研究所有限公司) 许莉莉（上海市涂料研究所有限公司）张卫群（上海市涂料研究所有限公司）
参加起草人：
孙德旺（上海普申化工机械有限公司） JJF（石化）009—2018
目 录
引言 1范围… 2引用文件..· 3术语和定义… 3.1支架承受力· 3.2负荷码质量· 4概述… 5计量特性 6校准条件 6.1环境条件. 6.2测量标准及其他设备： 7校准项目和校准方法 7. 1 校准项目 7.2校准方法… 8校准结果 8.1 校准记录. 8.2校准证书… 8.3不确定度…· 92 复校时间间隔附录A划痕试验仪校准记录格式附录B划痕试验仪校准结果格式附录C 负荷码质量测量结果不确定度评定示例附录D刻度尺示值误差测量结果不确定度评定示例附录E划针运行速度测量结果不确定度评定示例
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (5) (5) (5) (5) (5) (6) (8) (9) (11) (13)
..
*
-
I JJF（石化）009—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T9279.1一2015《色漆和清漆耐划痕性的测定第1部分：负荷恒定法》、GB/T9279.2一2015《色漆和清漆耐划痕性的测定第2部分：负荷改变法》、ISO1518-1：2011《色漆和清漆耐划痕性的测定第1部分：负荷恒定法》 (Paints and varnishesDetermination of scratchresistancePart 1:Constant-loading method）、ISO1518-2：2011《色漆和清漆耐划痕性的测定第2部分：负荷改变法》 (Paints and varnishes-Determination of scratch resistancePart 2:Variable-loading method）编制而成。
本规范为首次发布。
ⅡI JJF（石化）009—2018
划痕试验仪校准规范
1范围
本规范适用于满足GB/T9279.1—2015、GB/T9279.2—2015、ISO1518-1： 2011、IS01518-2：2011标准要求的各类清漆和色漆划痕试验仪（以下简称划痕仪）的校准。 2引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T9279.1一2015色漆和清漆耐划痕性的测定第1部分：负荷恒定法 GB/T9279.2一2015色漆和清漆耐划痕性的测定第2部分：负荷改变法 ISO1518-1：2011色漆和清漆耐划痕性的测定第1部分：负荷恒定法（Paints
and varnishes-Determination of scratch resistance-Part 1:Constant-loadingmethod)
ISO1518-2：2011色漆和清漆耐划痕性的测定第2部分：负荷改变法（Paints and varnishes—Determination of scratchresistancePart2:Variable-loadingmethod)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
下列术语和定义适用于本规范。
3.1支架承受力bracketendurance
仪器正常运行时，支架的耐压能力。 3.2负荷码质量qualityweights
为了保证划针获得规定的负荷所加载的码质量。 4概述
划痕仪主要由可水平滑动的试板架、载荷梁和划针组成。电动机以一定的速度带动试板台在划针尖下滑动，划针垂直于涂层（见图1、图2和图3）。
1 JJF（石化）009—2018
2
7
8
图1负荷码放在划针上的划痕仪
1一负荷码；2一划针；3一载荷梁；4一载荷梁枢轴轴承；5—平衡磁码；
6—下降装置（斜面和定位销）；7一试板；8一试板架；9一基板
5
2
1
3
4
8
7
TO
图2带有滑动负荷码的划痕仪
1一划针；2—带有刻度的载荷梁；3一滑动的负荷磁码；4一载荷梁枢轴轴承；5—平衡磁码；
6一下降装置（斜面和定位销）；7一试板；8一试板架；9一基板
6
11-
121314
图3具有尖顶划针的划痕仪
1一尖顶划针；2一划针支架臂与水平泡；3—平衡础码；4—游码推板；5悬臂升降旋钮；
6一码固定杆；7一划针抬起旋钮；8一工作平台；9一试板压紧螺栓与试板压紧块； 10—工作平台定位螺丝；11一水平调节地脚螺丝；12—电源键；13一运行键；14—复位键
5计量特性
具体计量特性见表1。
2 JJF（石化）009—2018
表1 划痕仪计量特性一览表
序号
项目
技术要求 50±0.5 100±1 200±2 (500±5)* (1000±10)* MPE：±0.1 (35±5)* (10±2)b
负荷磁码质量/g
1
刻度尺示值/mm
2
3
划针运行速度/（mm/s）
仅适用于图1和图2所示设备。 b仅适用于图3所示设备。
6 校准条件 6.1环境条件 6.1.1温度条件
环境温度：（23士2）℃。 6.1.2湿度条件
相对湿度：不大于85%。 6.1.3其他条件
划痕仪应平稳而牢固地安置在平整和水平的工作台上，电缆线的接插件应固定无松动，调整平衡重锤位置，使支架保持平衡。 6.2测量标准及其他设备
测量标准及其他设备见表2。
表2划痕仪校准项目和校准设备
序号 1 2 3
校准项目负荷码质量刻度尺示值划针运行速度
设备名称及计量特性
电子天平：称量范围（0～2000）g，分辨力0.1g 三等坐标金属线纹尺：（0~1000）mm，分度值0.2mm 钢直尺：测量范围（0~150）mm，分度值0.5mm 电子秒表：测量范围（0～9999.9）S，分辨力0.1s
7 校准项目和校准方法
7.1校准项目
划痕仪的校准项目见表2。 7.2校准方法 7.2.1校准前检查 7.2.1.1仪器和设备
3
