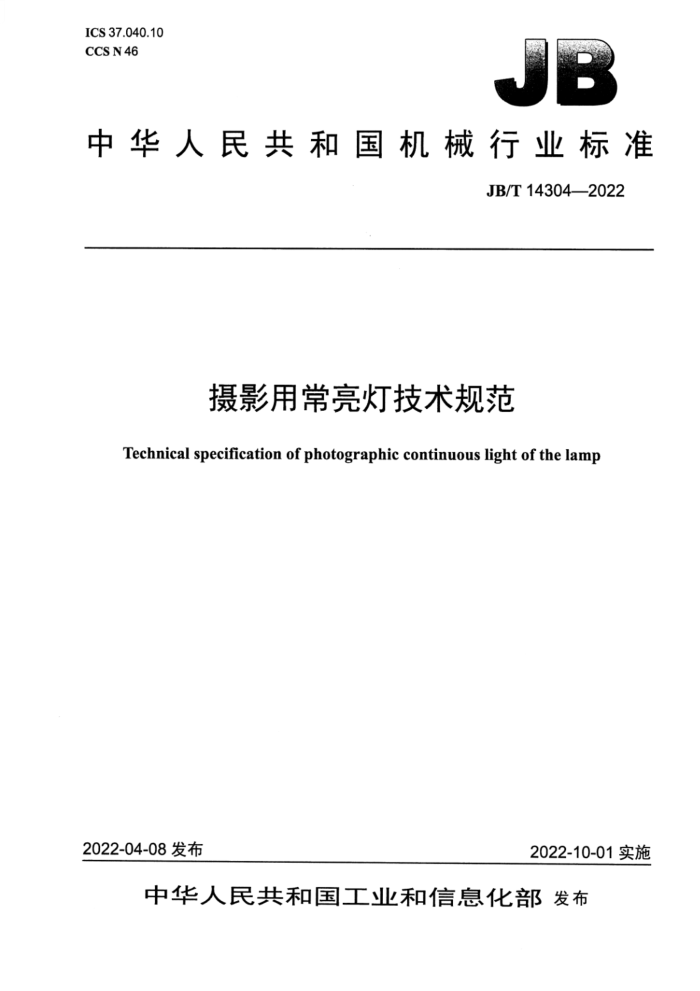

中华人民共和国机械行业标准
JB/T14304—2022
摄影用常亮灯技术规范
Technical specification of photographic continuous light of the lamp
2022-04-08发布
2022-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4技术要求. 4.1 外观. 4.2 光照度 4.3 相关色温 4.4 显色指数. 4.5 电视照明一致性指数 4.6 光照度调节. 4.7 色温调节.. 4.8 有效照射角. 4.9 电气性能... 4.10 耐振性能.. 4.11 温度适应性 4.12 机械性能. 5试验方法， 5.1 试验条件 5.2 外观 5.3 光照度.. 5.4 相关色温.. 5.5 显色指数. 5.6 电视照明一致性指数 5.7 光照度调节. 5.8 色温调节. 5.9 有效照射角. 5.10 电气性能.. 5.11 耐振性能. 5.12 温度适应性 5.13 机械性能. 6标志、包装、运输和贮存
II 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国照相机械标准化技术委员会（SAC/TC107）归口。 本文件起草单位：福州柏灵影像器材有限公司、杭州照相机械研究所有限公司、深圳市永诺摄影器
材股份有限公司、常州美图摄影器材有限公司、温州市光宝摄影器材有限公司、桂林智神信息技术股份有限公司、曲阜特霓电子科技有限公司、浙江省现代影像科学技术研究院。
本文件主要起草人：詹小洪、葛世清、庄永兴、闻忠、李骏、韦师、迟建、朱清宇。 本文件为首次发布。 摄影用常亮灯技术规范
1范围
本文件规定了摄影用常亮灯的术语和定义、技术要求、试验方法及标志、包装、运输和贮存。 本文件适用于静态摄影和动态摄影所使用的主照明或辅助照明的常亮灯的制造。 本文件不适用于利用热辐射发出可见光的白炽灯以及卤钨灯作为发光体的常亮灯。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9316-2007摄影用电子闪光装置安全要求 GB/T13964照相机械术语 JB/T13702.1照相机环境试验第1部分：高、低温试验 JB/T13702.2照相机环境试验第2部分：振动试验 JB/T14302照相机械包装、运输、存条件及试验方法
3术语和定义
GB/T13964界定的以及下列术语和定义适用于本文件。
3.1
摄影用常亮灯continuous lightforphotography 拍摄静态和动态图像时用作主要光源或者辅助光源的持续光源灯。
3.2
光照度light intensity 被照射物体表面在单位面积上所接受到的光通量。
3.3
相关色温correlatedcolortemperature 当光源色品与黑体在某一温度下辐射光的色品相同时，该黑体的绝对温度即为此光源的色温。
3.4
显色指数colorrendering index，CRI 光源对物体本色的显示能力，以被测光源下物体颜色和参照基准光源（荧光灯或白炽灯）下物体外
观颜色的相符合程度来表示。
注：基准光源显色指数（Ra或CRI）为100。
3.5
电视照明一致性指数 television lighting consistency index, TLCI 3.6
光照度调节luminous intensity adjustment 通过摄影用常亮灯自带的控制装置或者外接控制设备对光照度进行调节，在一定范围内改变摄影
用常亮灯的光照度。 3.7
色温调节colortemperature adjustment 通过摄影用常亮灯自带的控制装置或者外接控制设备对色温进行转换调节，在一定范围内改变摄影
用常亮灯的色温。 3.8
有效照射角effective angle of coverage 反光器轴线与发光强度为轴向强度二分之一的光束之间的夹角称为有效照射半角。 注：对于对称反光器，有效照射角等于有效照射半角的两倍。对于发出矩形光束的摄影用常亮灯，有效照射角以矩
形的水平和垂直方向两个有效照射角来定义。
4技术要求
4.1外观 4.1.1 外壳应整洁，无毛刺、裂缝、划伤和变形。 4.1.2外壳表面应有防锈、防腐蚀涂镀层。涂镀层应均匀，无剥落、气泡及其他明显缺陷。 4.1.3金属零部件表面不应有锈蚀。 4.2光照度 4.2.1光照度实测值不应小于标称值的75.0%。 4.2.2在电网输入电压范围（198V～232V）内，或使用说明书中注明的最高与最低电压标称值范围内，实测光照度应符合4.2.1的要求。 4.3相关色温 4.3.1摄影用常亮灯色温应在使用说明书上注明。 4.3.2摄影用常亮灯色温实测值与标称值的极限偏差应为土10.0% 4.4显色指数 4.4.1摄影用常亮灯的实测显色指数应大于或等于85。 4.4.2摄影用常亮灯实测显色指数不应小于标称值的95%。 4.5电视照明一致性指数 4.5.1摄影用常亮灯的实测电视照明一致性指数应大于或等于85。 4.5.2摄影用常亮灯的电视照明一致性指数实测值不应小于标称值的95%。 4.6光照度调节 4.6.1光照度在一定范围内调节时，摄影用常亮灯各项性能应符合4.2～4.5的要求。 4.6.2如果光照度调节有明示调节比例，则调节到某个阶段的实测值与标称值的极限偏差应为土25%。 5.2外观
在3001x～8001x光照度下目视检查。 5.3光照度 5.3.1试验装置
照度计。 5.3.2试验程序
试验按下列步骤进行： a）摄影用常亮灯全光状态开启1min（或者按使用说明书要求的时间），待灯光亮度稳定： b）在有效照射角范围内，在距离发光面2m且与发光面平行的平面上测量光斑中间点的光照度
连续测量三次，取其平均值。
5.4相关色温 5.4.1试验装置
光谱测试仪。 5.4.2试验程序
试验按下列步骤进行： a）摄影用常亮灯全光状态开启1min（或者按使用说明书要求的时间），待灯光亮度稳定： b）在距离发光面0.2m～2.0m且与发光面平行的一个平面上测量光斑中间点的相关色温，连续测
量三次，取其平均值。
5.5 5显色指数 5.5.1试验装置
光谱测试仪。 5.5.2试验程序
试验按下列步骤进行： a）摄影用常亮灯全光状态开启1min（或者按使用说明书要求的时间），待灯光亮度稳定； b）在距离发光面2m且与发光面平行的平面上测量光斑中间点的显色指数，连续测量三次，取其
平均值。 注：色温可调的摄影用常亮灯在不同色温的情况下可能出现显色指数的偏差，实测以中间值为准。
5.6电视照明一致性指数
按5.5规定的方法测量摄影用常亮灯的电视照明一致性指数。 5.7光照度调节
按5.3规定的方法，根据标注调节各档位光照度进行测试。 5.9有效照射角
按有效照射角标称值分别在十字型常亮光照射角测试仪对应角度上、下，左、右四点与中心点各安置测光表，连续对摄影用常亮灯测试三次，测量并记录光照度，取其平均值，检查中心点与边缘点的光输出偏差。
十字型常亮光照射角测试仪可360°旋转，十字型边缘四点与被测试摄影用常亮灯对应表面的距离均为2m。 5.10电气性能 5.10.1功率 5.10.1.1用功率测试仪测量电源输入端功率。 5.10.1.2电池供电或者通过适配器供电的摄影用常亮灯测量电池或适配器与摄影用常亮灯之间的功率。 5.10.1.3市电直接输入的摄影用常亮灯，测量市电输入端的功率。 5.10.2抗电强度
将抗电强度测试仪输出端两个电极分别接在摄影用常亮灯电源线和外壳上，打开市电输入端开关，将输出电压调到1500V，通电1min，观察摄影用常亮灯是否有报警或飞狐现象发生。 5.10.3绝缘电阻
在不通电条件下，开关置于接通位置，在摄影用常亮灯电源线和外壳上用500V绝缘电阻表测定绝缘电阻。 5.10.4防触电要求
按GB/T9316一2007规定的试验方法进行检查。 5.11耐振性能
按JB/T13702.2规定的方法试验后，检查摄影用常亮灯的功能是否正常，各种指标是否符合本文件的要求。 5.12温度适应性
按JB/T13702.1规定的高、低温试验方法试验后，检查摄影用常亮灯的功能是否正常，各种指标是否符合本文件的要求。 5.13机械性能
操作检查。
6标志、包装、运输和贮存
6.1产品应有商标或制造厂名称、型号或名称、制造日期及电源性质的标志。 6.2产品的外包装上应有商标或制造厂名称、产品名称、产品型号、产品执行标准编号等标志。 6.3包装、运输和贮存按JB/T14302的规定。
