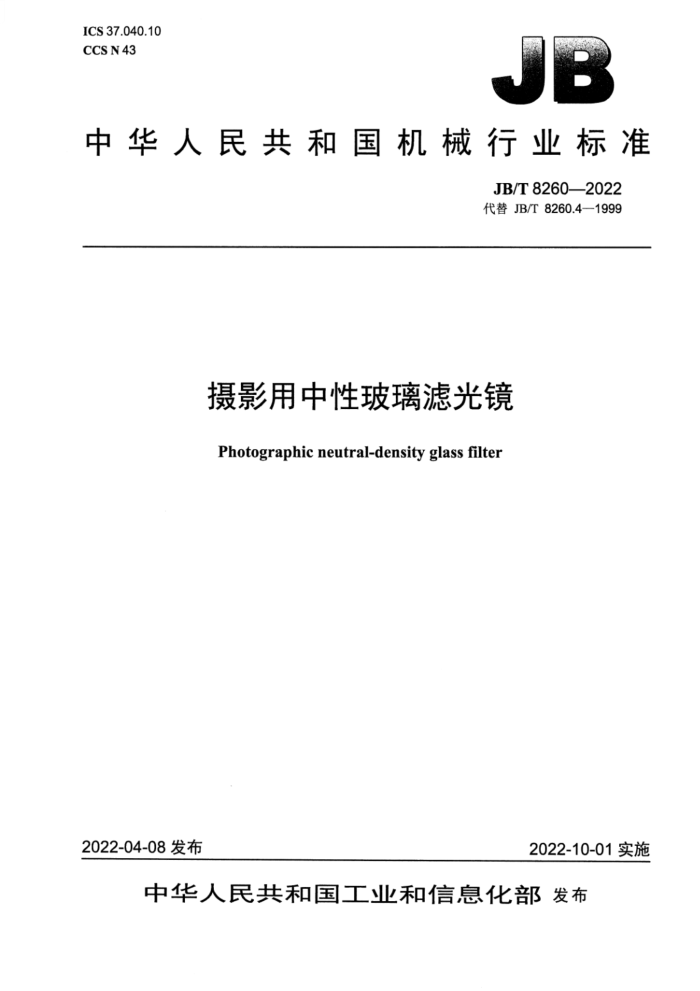

中华人民共和国机械行业标准
JB/T8260—2022 代替JB/T8260.4—1999
摄影用中性玻璃滤光镜
Photographic neutral-density glass filter
2022-04-08发布
2022-10-01实施 中华人民共和 国
机械行业标准摄影用中性玻璃滤光镜
JB/T8260—2022
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张15千字 2022年10月第1版第1次印刷
定价：14.00元
*
书号：15111·16405 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件 3术语和定义 4符号与缩略语. 5技术要求... 5.1外观和结构.. 5..2爆光倍数 5.3曝光补偿系数. 5.4 透过率比值. 5.51 偏向角、分辨率和焦距 5.6环境温度适应性 6试验方法 6.1外观和结构.. 6.2曝光倍数. 6.3日 曝光补偿系数 6.4透过率比值.. 6.5偏向角、分辨率和焦距 6.6环境温度适应性. 7标识、包装、运输和贮存 7.1标识..
II
7.2 包装、运输和贮存.
表1曝光倍数m、曝光补偿系数P与平均透过率的对应关系
2 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T8260.4—1999《摄影用中性玻璃滤光镜》，与JB/T8260.4—1999相比主要技术变化如下：
扩展了范围的内容；将“定义”改为“术语和定义”（见第3章，JB/T8260.4一1999的第3章）；
将“平均透射比”改为“平均透过率（见3.2，JB/T8260.4一1999的3.1）； “技术要求”中增加了“外观和结构”的要求（见5.1）、“透过率比值”的要求（见5.4）“偏
向角、分辨率和焦距”的要求（见5.5）、“环境温度适应性”的要求（见5.6）；修改了表1的内容（见表1，JB/T8260.4一1999的5.2）；增加了“试验方法”一章（见第6章）；一删除了“检验规则”（见JB/T8260.4一1999的第6章）；将“产品名称”（见JB/T8260.4—1999的第7章）、“标志”（见JB/T8260.4—1999的第8章）合并修改为“标识、包装、运输和贮存”（见第7章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国照相机械标准化技术委员会（SAC/TC107）归口。 本文件起草单位：广东思锐光学股份有限公司、杭州照相机械研究所有限公司、国家照相机质量监
督检验中心。
本文件主要起草人：李杰、王均、葛世清、聂启军、程一凡。 本文件及其所代替文件的历次版本发布情况为：
1988年首次发布为GB/T9923—1988 -1995年第一次修订时，文件编号调整为JB/T8260.4一1995；一1999年第二次修订；一本次为第三次修订。 摄影用中性玻璃滤光镜
1范围
本文件规定了摄影用中性玻璃滤光镜的术语和定义、符号与缩略语、技术要求、试验方法及标识、 包装、运输和贮存。
本文件适用于摄影用中性玻璃滤光镜（以下简称“中性滤光镜”）的制造，有机玻璃、树脂等材质中性滤光镜的制造可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该注日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T12974摄影用玻璃滤光镜通用规则 JB/T13702.1照相机环境试验第1部分：高，低温试验 JB/T14302照相机械包装、运输、贮存条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
中性玻璃滤光镜 neutral-density glass filter 在给定的光谱波长范围内，只衰减光强度（能量）而不改变光谱成分的滤光镜。
3.2
平均透过率 average transmittance 在400nm～700nm波长范围内的中性滤光镜分光透过率的平均值。 注：该分光透过率的平均值取自以下b、及的算术平均值：
2
Tb——在波长405nm、435mm465mm处的滤光镜透过率的平均值； tg——在波长510nm、545mm、565mm处的滤光镜透过率的平均值；
一在波长610nm、635mm、655nm处的滤光镜透过率的平均值。
3.3
曝光倍数 exposuretimes m 对一定亮度的被摄体摄影时，为了获得正确的曝光量，镜头加装中性滤光镜与不加中性滤光镜时所
需曝光时间的比值，按公式（1）计算。
m=1/t.
(1) 3.4
曝光补偿系数 exposure compensation factor P 镜头装上中性滤光镜摄影时，为了获得正确的曝光量，加大镜头光圈档数进行补偿的值，按公式（2）
计算。
(2)
P=log2(1/t)
符号与缩略语
4
下列符号与缩略语适用于本文件。 ND：中性密度光谱特性。
5 技术要求
5.1 外观和结构
中性滤光镜的外观和结构应符合JB/T12974的要求。 5.2 曝光倍数
曝光倍数m与平均透过率的对应关系应符合表1的规定。曝光倍数应优先取2、4、8等。
表1曝光倍数、曝光补偿系数P与平均透过率的对应关系平均透过率T
型号 ND1.4 ND2 ND2.8 ND4 ND5.6 ND8 ND16 ND32 ND64 ND100 ND200 ND500 ND1000
曙光补偿系数P 0.25≤P≤0.75 0.75 曝光倍数m 1.2≤m≤1.7 1.7 59%≤t≤84% 42%≤<59% 30%≤<42% 21%≤<30% 15%≤t<21% 11%≤t<15% 5.5%≤<7.5% 2%≤t<4% 1%≤t<2% 0.75%≤t<1.25% 0.375%≤t<0.625% 0.15%≤t<0.25% 0.075%≤t<0.125%
注：本表中对于m<1.4和m>1024（即P<0.5和P>10）的中性滤光镜未做规定。如果有需要，可按公式（1）
或公式（2）计算相应的值。
5.3 曝光补偿系数
曝光补偿系数P与平均透过率的对应关系应符合表1的规定。 5.4透过率比值
在400nm～700nm波长范围内，对于光谱透过率tb、Tg及Tr，其中最大值与最小值之比应不超过 1.25。 5.5偏向角、分辨率和焦距
中性滤光镜的偏向角、分辨率和焦距应符合JB/T12974的要求。 5.6环境温度适应性
应符合JB/T13702.1的规定。
6试验方法
6.1外观和结构
目视检查。 6.2曝光倍数 6.2.1 试验仪器及要求
试验仪器应满足以下要求： a）试验仪器为可见光分光光度计； b）分光光度计扫描波长范围应至少包括400nm～700nm； c）扫描波长精度为土0.5nm； d）仪器杂散光应小于0.3%。
6.2.2试验程序
试验按下列步骤进行： a）关闭分光光度计样品室和参考室，在分光光度计400nm～700nm波长范围内进行空测扫描，记
录的100%透过率曲线应符合光度精度要求； b）打开样品室，将被测中性滤光镜放在试样槽一侧。被测中性滤光镜应垂直于光路系统； c）重新在400nm～700nm波长范围内进行扫描，记录被测中性滤光镜的实际光谱透过率曲线： d）按3.2选取指定波长处的透过率，并计算平均透过率t e）按公式（1）计算曝光倍数m。
6.3曝光补偿系数 6.3.1试验仪器及要求
按6.2.1的要求。 6.3.2试验程序
试验按下列步骤进行： a）按6.2.2a）～d）的步骤； b）按公式（2）计算曝光补偿系数P。 L L L -
6.4透过率比值 6.4.1试验仪器及要求
按6.2.1的要求。 6.4.2试验程序
试验按下列步骤进行： a）按6.2.2a）～c）的步骤； b）按3.2选取指定波长处的透过率，并计算透过率Tb、Tg及r; c）选取b、g及r中最大值与最小值，计算透过率比值。
6.5偏向角、分辨率和焦距
按JB/T12974规定的方法进行试验。 6.6环境温度适应性
按JB/T13702.1的规定进行高、低温试验。
7标识、包装、运输和贮存
7.1标识
中性滤光镜应有以下标识：
产品商标（或制造厂名称）； -产品名称； -产品型号：型号由中性密度光谱特性符号ND和曝光倍数组合而成，如ND8；一连接尺寸。
7.2包装、运输和贮存
包装、运输和贮存按JB/T14302的规定。
