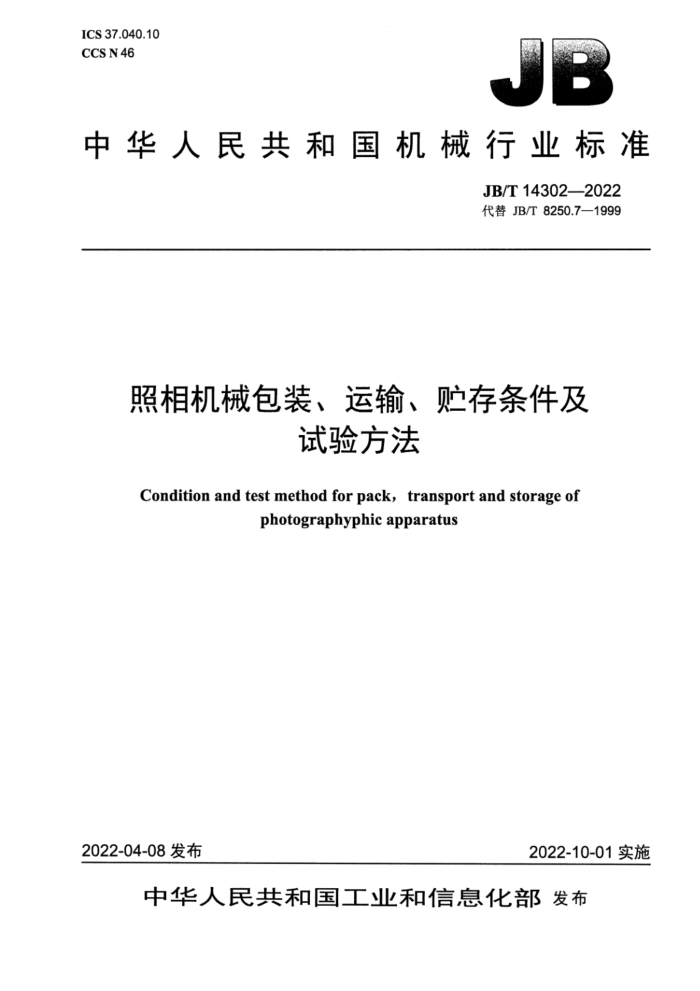

中华人民共和国机械行业标准
JB/T14302—2022 代替JB/T8250.7—1999
照相机械包装、运输、贮存条件及
试验方法
Condition and test method for pack, transport and storage of
photographyphic apparatus
2022-10-01实施
2022-04-08发布 中华人民共和国
机械行业标准
照相机械包装，运输、贮存条件及试验方法
JB/T14302-2022
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2022年10月第1版第1次印刷
定价：14.00元
*
书号：15111·16406 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件 3术语和定义。 4包装总则. 5包装的防护类型 6一般要求 7堆码试验 8运输、贮存基本环境条件.. 9试验方法 9.1堆码试验方法 9.2运输、贮存基本环境条件试验方法. 10验收规则. 11包装标志与随机文件.
11.1包装箱箱面标志， 11.2 随机文件. 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T8250.7一1999《照相机械包装、运输、贮存条件及试验方法》，与JB/T8250.7一1999 相比主要技术变化如下：
增加了规范性引用文件；将“包装堆垛试验”改为“堆码试验”，修改了原“公式1”，删除了原“表1”（见第7章， JB/T8250.71999的第5章）；修改了运输贮存基本环境条件中的“高温”“低温”“相对湿度”和“自由跌落高度”的额定值（见表1，JB/T8250.7—1999的表2）；一增加了堆码试验方法”（见9.1）：修改了高温试验的温度，由“+40℃土2℃”改为“60℃土2℃”（见9.2.1，JB/T8250.7-1999 的8.1）; 修改了低温试验的温度，由-25℃土2℃”改为“-20℃土2℃”（见9.2.2，JB/T8250.7—1999 的8.2）; 增加了湿热试验方法中“相对湿度为95%”的规定（见9.2.3，JB/T8250.7一1999的8.3）；修改了跌落试验的高度，由250mm改为600mm”（见9.2.5，JB/T8250.7一1999的8.5）；修改了发货标识应包括的内容（见11.1.1，JB/T8250.7一1999的6.1.1）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国照相机械标准化技术委员会（SAC/TC107）归口。 本文件起草单位：杭州照相机械研究所有限公司、国家照相机质量监督检验中心。 本文件主要起草人：程一凡、葛世清、任森、高婷。 本文件及其所代替文件的历次版本发布情况为：
-1987年首次发布为GB/T8345一1987；一1995年第一次修订时，文件编号调整为JB/T8250.7一1995；一1999年第二次修订；一本次为第三次修订。 照相机械包装、运输、贮存条件及试验方法
1范围
本文件规定了照相机械产品的包装及包装后运输和贮存的技术要求及相应试验方法、验收规则。 本文件适用于照相机械产品的包装及带出厂包装的照相机械产品的运输和贮存。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该注日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志： GB/T13384机电产品包装通用技术条件。
3术语和定义
本文件没有需要界定的术语和定义。
4包装总则
4.1产品包装应确保产品在正常的装卸、运输、仓库贮存等过程中不发生损坏、丢失、锈蚀、降低精度等情况，使产品安全、完整地进行运输和贮存。 4.2产品包装材料的选用应立足于国内，按照GB/T13384进行。 4.3产品包装应根据产品的性质、形状、大小和精密程度要求进行设计。应做到包装紧凑、防护可靠。 4.4产品包装自出厂发货之日起保护有效期限为一年半。 4.5出口产品的包装可另做规定。
5包装的防护类型
包装的防护类型为防振、防潮包装。
6一般要求
6.1产品包装时，周围环境应清洁、干燥、无有害气体。 6.2包装时，应尽可能使包装件中心靠下。产品装在包装箱内应予以支撑、垫平、卡紧，产品上可移动的部分应移至使产品达最小外形尺寸处，并加以固定，以防碰撞造成损伤。 6.3产品如果有凸出部分，在不影响其性能条件下，凡能拆下的，应尽可能拆下包装，以缩小体积。 6.5所用包装材料不应引起产品的油漆件或电镀件等表面损伤、色泽改变或锈蚀等。 6.6一般中小型包装箱加固应按商品的重量、箱体积大小选择适当的氧化钢带或聚丙烯塑料带等进行捆扎。大型包装箱应在四周用氧化钢带或包棱角铁加固。 6.7全部包装完成后的包装件，其固有频率应接近15Hz～25Hz，以避免运输中可能出现的谐振。 6.8可在箱底或四周衬垫弹性橡皮、泡沫塑料、气泡塑料等材料以减小产品受到冲击时的振动。 6.9可采用密封防潮包装。密封袋（罩）内应加放适量的吸潮剂（如硅胶），吸潮剂应装在透湿性良好的布袋、纸袋内，不应与产品直接接触。
7堆码试验
试验后箱体结构应无损坏和明显变形。 堆码试验压力值CL按公式（1）计算
CL=m (S-1)F ×9.8 -
(1)
式中： CL -堆码压力值，单位为牛（N)；
运输包装件质量，单位为千克（kg）； S——堆码层数； F加强系数，F为整数，选取范围为3～5。 注：如果运输包装件已经规定了堆码层数，试验按照规定选择S值。如果堆码层数为1，则堆码压力值为0，无需
2t
进行堆码试验。如果S值未知，则通过公式（2）计算S值。
H A
(2)
S
式中： S- 一 一堆码层数，计算结果向上取整： H一一实际堆码高度，单位为米（m）：如果无法确定，则选取H-4.5m: h—运输包装件高度，单位为米（m）。 示例：如果按公式（2）计算结果为2.2，计算结果向上取整则S为3。
8运输、贮存基本环境条件
运输、贮存基本环境条件应符合表1给出的特性值。
表1
额定值
基本环境条件
运输
贮存
高温 ℃ 低温 ℃
60
-20 表1(续)
额定值
基本环境条件
运输 10 g 11
贮存一一
加速度脉冲持续时间
连续冲击
ms
自由跌落高度
600（正常搬动）
mm
9试验方法
9.1堆码试验方法 9.1.1将运输包装件平放于堆码试验设备基座上。 9.1.2设置堆码压力值，堆码压力值按照公式（1）计算。 9.1.3启动堆码试验设备，堆码试验设备上面板以12.7mm/s的速度挤压运输包装件并均匀施加压力直至压力达到设定值。 9.1.4保持1h后释放压力。 9.2 运输、贮存基本环境条件试验方法 9.2.1高温试验
试验温度为60℃土2℃，保持时间为8h。升温速度不大于1℃/min。按上述规定进行试验后，将包装件降至室温时取出，在正常工作条件下放置24h以上，产品性能仍应符合该产品执行标准的要求。 9.2.2低温试验
试验温度为-20℃士2℃，保持时间为8h。升温速度不大于1℃/min。按上述规定进行试验后，将包装件降至室温时取出，在正常工作条件下放置24h以上，产品性能仍应符合该产品执行标准的要求。 9.2.3湿热试验
试验高温温度为40℃土2℃，相对湿度为95%，每一周期为24h，试验2周期。按上述规定进行试验后，将包装件取出，在正常工作条件下放置24h以上，产品性能仍应符合该产品执行标准的要求。 9.2.4连续冲击试验
加速度为10g±1g，相应脉冲持续时间为11ms±2ms，脉冲重复频率为60次/min~100次/min，连续冲击次数为1000次土10次，脉冲波形为近似半正弦波。将包装件紧固在连续冲击台上，按上述条件进行试验后，产品性能仍应符合该产品执行标准的要求。 9.2.5跌落试验
试验台面应为平整坚硬的水泥地面或钢板台面，跌落高度为600mm，跌落次数为4次。按上述条件将包装件按底面呈水平以自由落体方式跌落，进行试验后，产品性能仍应符合该产品执行标准的要求。 -
10验收规则
UU.
10.1 批量生产的照相机械产品，其包装应按本文件9.1的要求进行堆码试验。 10.2凡新设计的包装，或原包装改变重要材料或改变结构时，应根据本文件9.1和9.2进行相应试验。
F
Lur
11包装标志与随机文件
11.11 包装箱箱面标志 11.1.1发货标识
发货标识应包括以下各项： a）产品名称及型号； b）发货单位； c）毛重，单位为千克（kg）； d）箱件尺寸（长×宽×高），单位为厘米（cm）或毫米（mm）。
11.1.2包装储运图示标志
包装储运图示标志应符合GB/T191的要求。 11.1.3箱面标志的印刷
箱面标志应印刷在外包装箱的正背两面，字样大小应与包装箱相适应。标志应采用防水、防霉和不易脱落的黑色油漆或油墨写在包装箱上，字体应清晰、明显、整齐、美观，文字应正确、规范。当包装箱不便印刷标志时，可在正背两面钉或挂标记牌。 11.2随机文件 11.2.1随机文件一般应包括以下各项：
a）装箱单： b）产品出厂合格证明： c）产品使用说明； d）根据产品技术条件规定的其他文件。
11.2.2随机文件应装在包装箱内。
