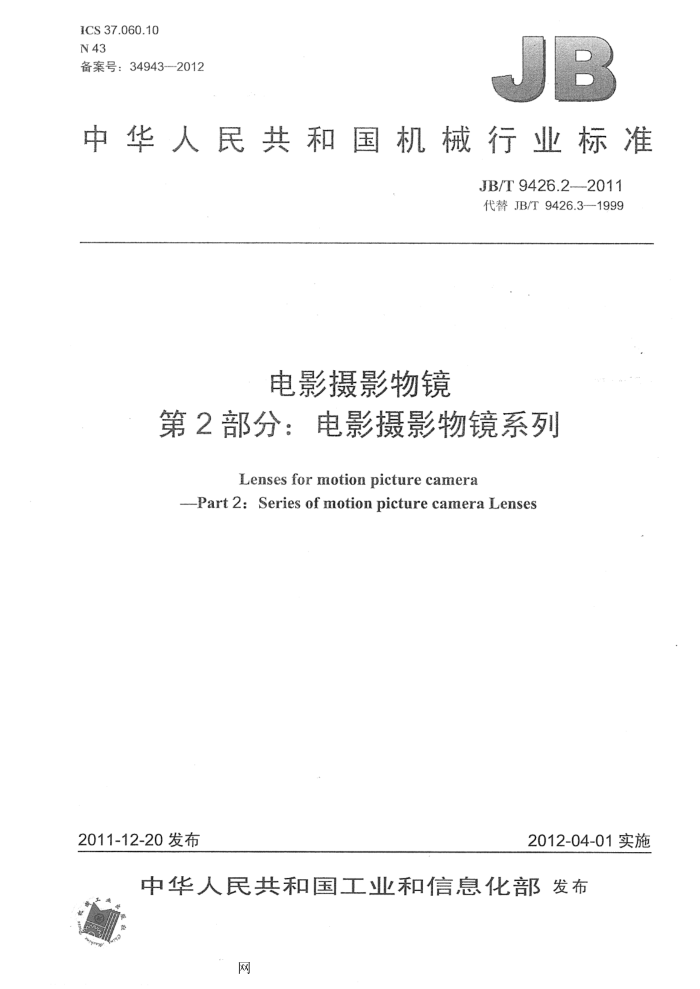

1CS 37.060.10 N43 备案号：34943-2012
中华人民共和国机械行业标准
JB/T9426.2--2011 代替JB/T9426.3-1999
电影摄影物镜
第2部分：电影摄影物镜系列
Lenses for motion picture camera
-Part 2: Series of motion picture camera Lenses
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T9426.2--2011
目 次
前音
I1
范围 35mm定焦距电影摄影物镜.
2
335mm变焦距电影摄影物镜
16mm定焦距电影摄影物镜..
4 5
16mm变焦距电影摄影物镜.
网 JB/T9426.2--2011
前 言
JB/T9426《电影摄影物镜》共分为六个部分：
第1部分：定焦距和变焦距电影摄影物镜：第2部分：电影摄影物镜系列；第3部分：距离、光圈刻度标记；第4部分：35mm电影摄影物镜I型卡口物镜座； -第5部分：16mm电影摄影物镜C型螺纹物镜座；第6部分：电影摄影物镜性能测定方法。
本部分为JB/T9426的第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替JB/T9426.3-1999《电影摄影物镜 意系列》，与JB/T9426.3-1999相比主要技术变化如
下：
修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分负责起草单位：秦皇岛视听机械研究所。 本部分主要起草人：邓荣武、王宏伟。 本部分所代替标准的历次版本发布情况为：
-ZBY346.3---1985; JB/T9426.3--1999.
ⅡI
网 JB/T9426.2--2011
电影摄影物镜
第2部分：电影摄影物镜系列
1范围
本部分规定了35mm/16mm定焦距，变焦距电影摄影物镜系列。 本部分适用于35mm/16mm定焦距、变焦距电影摄影物镜。 本部分不适用于变形物镜、鱼眼物镜及其他特殊用途的电影摄影物镜。
235mm定焦距电影摄影物镜
35mm定焦距电影摄影物镜系列见表1，表中的最大相对孔径及摄影距离为参考数值。
表1
摄影距离
焦距厂的标称值
视场范围 80°44" 74°9' 68°26" 57° 6" 51°49° 42°28" 37°34' 30°26 20°34° 18°11" 15°30" 10°22 5° 12* 2°36" 1°57" 1°34" 1° 2° 0°47"
最大相对孔径 ≥1:2 ≥1:2 ≥1:2 ≥1:2 ≥1:2 ≥1:2 ≥1 :2 ≥1 :2 ≥1:2 ≥1 :2
mm 16 18 20 25 28 35 40 50 75 85 100 150 300 600 800 1 000 1500 2.000
n 0.25~
0.3～8 0.30~ 88 0.3~00 0.40~ 08 0.3~00 0.60~ 8 0.75~ 00 0.75 ~~ 00 0.75~80 1~:8 2~:00 6～8 10~:00
1 : 2 1 : 2.8 1: 4 1 : 4.5 1 : 5.6 1 : 6.3 1:8 1: 10
注：摄影画面尺寸按22mm×16mm计算。
335mm变焦距电影摄影物镜
35mm变焦距电影摄影物镜系列见表2，表中的最大相对孔径及摄影距离为参考数值。
网 JB/T9426.2--2011
表 2
焦距厂的标称值
摄影距离
视场范围 68°26' ～15°29" 57° 6'～12° 25" 68° 26° ~12° 56' 74°9" ~8°39 68°26' ~7°47' 57° 5'~~6° 13" 57°5°～3°7" 57°5~2°5"
最大相对孔径
变焦倍率
mm 20~100 25~125 20~~120 18~180 20~200 25~250 25~500 25~750 注：摄影画面尺寸按22mm×16mm计算。 16mm定焦距电影摄影物镜 16mm定焦距电影摄影物镜系列见表3，表中的最大相对孔径及摄影距离为参考数值。
m
5X 5X 6x 10X 10x 10X 20× 30×
1 : 2.8 1:4 1 : 2.8 1 : 3.2 1 : 3.2 1 : 3.2 1 : 4 1 : 3.5
0.7~8或1~8
0.5~~ 00 1~:00 1.2 ~ 08 1.5~8 1.7~ 00 2~8 3~00
4
表3
摄影距离
焦距厂的标称值
视场范围 77°25' 65°19° 43°40' 28°46' 14°36' 7°20' 2°26" 1°28' 0° 44*
最大相对孔径
mm 8 10 16 25 50 100 300 500 1 000
m 0.25~ 00 0.25~80 0.25 ~ 80 0.30 ~ 0 0.60~~00 1~8 518 51:8 10~8
1 : 1.8 ≥1 : 1.8 ≥1 : 1.8 ≥1 : 1.4 1 : 1.8 1 : 2.8 1: 4 1 : 5.6 1 : 6.3
注：摄影画面尺寸按10.4mm×7.5mm计算。 516mm变焦距电影摄影物镜
16mm变焦距电影摄影物镜系列见表4：表中的最大相对孔径及摄影距离为参考数值。
表4
焦距厂的标称值
摄影距离
视场范围 46°18″～16°13* 68°1′～12°50" 54°18' ～9°46' 54°18' ～7°20° 70°56" ～8°9'
最大相对孔径
变焦倍率
mm 15~45 9.5~57 12.5~75 12.5~100 9~~90
m 1.5~ 00 18 1~:8
3× 6X 6X 8X 10
1 : 1.1 1 : 1.8 1 : 2.2 1 : 2.2 1 : 2.2
1.2 ~ 80 0.75～ 8或1 ～ 8
2
网 JB/T 9426.2--2011
表4（续）
摄影距离
焦距厂的标称值
变焦倍率 10X 10X 15× 20 × 20X
视场范脚 68°1°~8°43" 56°13′~6°7' 65"19*~4"53* 65"19°~3° 40" 54° 18″~2°56'
最大相对孔径
mm 9.5~95 12~120 10～150 10~200 12.5~250 注：摄影面面尺寸按10.4mm×7.5mm计算。
m
1 : 2.2 1:2.2~1:2.8
0.75～8或1～8
1.5~8 1.5~00 1.5~ 1.5~00
1 : 2.2 1 : 3.2
1:3.5~1:4.8
