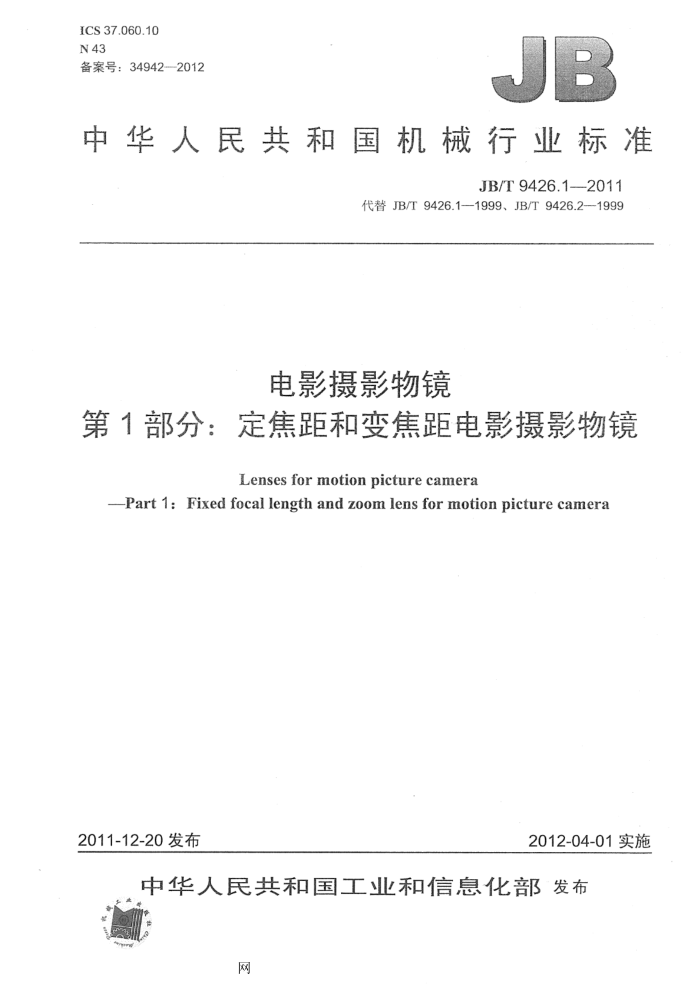

ICS37.060.10 N43 备案号：34942--2012
中华人民共和国机械行业标准
JB/T9426.1---2011
代替JB/T9426.1-1999、JB/T9426.2---1999
电影摄影物镜
第1部分：定焦距和变焦距电影摄影物镜
Lenses for motion picture camera
--Part 1: Fixed focal length and zoom lens for motion picture camera
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布
网 JB/T9426.1-2011
目 次
前言范围
1
2 规范性引用文件.. 基本参数及尺寸..
.3
3.1 焦距、最大相对孔径、视场范围及摄影距离 3.2 距离刻度和光圈刻度 3.3 物镜座. 4技术要求. 4.1 焦距误差 4.2 相对孔径误差 4.3 鉴别率 4.4 透过率， 4.5 色增生指数 4.6 杂光系数. 4.7 像面照度均匀度 4.8 相对畸变. 4.9 定位截距误差 4.10 像面位移 4.11 运转要求 4.12 外观.. 5试验方法.
........
.-....
..............
5.1 焦距误差 5.2 相对孔径误差 5.3 鉴别率 5.4 透过率. 5.5 色增生指数. 5.6 杂光系数. 5.7 像面照度均匀度 5.8 相对畸变.. 5.9 定位截距 5.10 像面位移. 5.11 运转要求.. 5.12外观... 6检验规则.. 6.1出厂检验， 6.2型式检验. 7标志、包装、运输和贮存， 7.1标志 7.2 包装 7.3 运输和贮存
....
网 JB/T9426.1--2011
前言
JB/T9426《电影摄影物镜》共分为六个部分：
第1部分：定焦距和变焦距电影摄影物镜：第2部分：电影摄影物镜系列；第3部分：距离、光圈刻度标记； -第4部分：35mm电影摄影物镜I型卡口物镜座； -第5部分：16mm电影摄影物镜C型螺纹物镜座； -第6部分：电影摄影物镜性能测定方法。
本部分为JB/T9426的第1部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T9426.1--1999《定焦距摄影物镜》和JB/T9426.2--1999《变焦距电影摄影物镜》
与JB/T9426.1--1999和JB/T9426.2--1999相比主要技术变化如下：
对两部分标准进行了合并；修改了标准名称。
本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分负责起草单位：秦皇岛视听机械研究所。 本部分主要起草人：于国辉、邓荣武、王宏伟。 本部分代替JB/T9426.1-1999和JB/T9426.2—1999。 JB/T9426.1所代替标准的历次版本发布情况为：
-ZBY346.1-1985; -JB/T9426.1—1999.
JB/T9426.2所代替标准的历次版本发布情况为：
ZBY346.2-1985; -JB/T9426.2—1999。
II
网 JB/T9426.1---2011
电影摄影物镜
第1部分：定焦距和变焦距电影摄影物镜
1范围
本部分规定了35mm/16mm定焦距电影摄影物镜（以下简称定焦物镜）及35mm/16mm变焦距电影摄影物镜（以下简称变焦物镜）的基本参数及尺寸，技术要求、试验方法，检验规则以及标志、包装运输、贮存。
本部分适用于35mm/16mm定焦距电影摄影物镜和变焦距电影摄影物镜。 本部分不适用于变形物镜、鱼眼物镜及其他特殊用途的电影摄影物镜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13384机电产品包装通用技术条件 JB/T8248.1照相镜头光谱透射比的测量方法 JB/T8251 照相镜头的色贡献指数 JB/T9329 仪器仪表运输、运输贮存基本环境条件及试验方法 JB/T9426.2 电影摄影物镜第2部分：电影摄影物镜系列 JB/T9426.3 电影摄影物镜第3部分：距离、光圈刻度标记 JB/T9426.4 电影摄影物镜第4部分：35mm电影摄影物镜I型卡口物镜座 JB/T9426.5 电影摄影物镜第5部分：16mm电影摄影物镜C型螺纹物镜座 JB/T9426.6 电影摄影物镜第6部分：电影摄影物镜性能测定方法
3基本参数及尺寸 3.1焦距、最大相对孔径、视场范围及摄影距离
应符合JB/T9426.2的规定。 3.2距离刻度和光圈刻度
应符合JB/T9426.3的规定。 3.3物镜座
采用I型卡口的35mm物镜的物镜座应符合JB/T9426.4的规定：采用C型螺纹接口的16mm物镜的物镜座应符合JB/T9426.5的规定。 4技术要求 4.1焦距误差 4.1.1定焦物镜 4.1.1.1焦距的设计值f与标称值f之差的绝对值不得大于标称值的3%。 4.1.1.2焦距的实测值与设计值开之差的绝对值不得大于设计值的1.5% 4.1.2变焦物镜
变焦物镜在最长焦距、最短焦距两位置时，其焦距的实测值与标称值于之差的绝对值不得大于标称值的5%。
网 JB/T9426.1---2011
4.2相对孔径误差 4.2.1物镜的相对孔径误差用相应的F数误差表示。 4.2.2定焦物镜在最大相对孔径时的实测F数与标称F数之差不得大于标称F数的5%；在小于相对孔径时的F数的允许误差范围应符合表1的规定。
表1
有效孔径标称值D
F数的允许误差范围（F数实测值/F数标称值）
相应的光圈范围
mm 0 79%~125% 87%~110% 89%~112% 94%~106%
± 2/3 ±2/5 ± 1/3 ± 1/6
D>15.24
4.2.3变焦物镜最短焦位置时，其最大相对孔径相应的实测的F数与标称F数之差不得大于标称F数的5%；其他光圈刻度位置的相对孔径应符合表1的规定。 4.3鉴别率 4.3.1定焦物镜的鉴别率应按表2的规定。
表2
鉴别率线对/mm
焦距范围
物镜种类
中心视场不低于40 不低于32 暂不作规定不低于40 不低于36 暂不作规定
0.7视场不低于28 不低于22 暂不作规定不低于28 不低于25 暂不作规定
mm ≤100 100<≤300 J>300
边缘视场不低于10 不低于5 暂不作规定不低于10 不低于10 暂不作规定
35mm物镜
J≤50 50100
16mm物镜
4.3.2 变焦物镜最长焦距、中焦距、最短焦距位置时的鉴别率应按表3的规定。
表3
鉴别率线对/mm
焦距范围 mm ≤100 100<≤300 J>300 ≤50 50100
物镜种类
中心视场不低于32 不低于25 不低于20 不低于36 不低于28 不低于22
0.7视场不低于22 不低于18 不低于14 不低于25 不低于20 不低于16
边缘视场不低于5 不低于5 不低于5 不低于10 不低于5 不低于5
35mm变焦距物镜
16mm变焦距物镜
注：中焦距是指焦距刻度圈上与最长焦距和最短焦距乘积的平方根最接近的刻度值。 4.4透过率 4.4.1定焦物镜的透过率应不低于75%。 4.4.2变焦物镜中焦距位置时的透过率应符合表4的规定；若达不到规定的要求，则必须采用T制光圈。 2
网 JB/T9426.1—2011
表4
变焦距倍率mz m≤6X 6X15×
透过率不低于70% 不低于65% 不低于60%
注：变焦倍率m二最长焦距标称值/最短焦距标称值。 4.5色增生指数
定焦物镜和变焦物镜的色增生指数均应为0/5/4，其偏差范围如下：蓝04; 绿52; 红4=2。
4.6：杂光系数 4.6.1定焦物镜的杂光系数应不大于5%。 4.6.2 变焦物镜最长焦距、中焦距、最短焦距位置时的杂光系数应符合表6的规定。
表6
变焦倍率m m<20× m≥20×
杂光系数 <5% <7%
4.7像面照度均匀度 4.7.1定焦物镜的像面照度均匀度应按表7的规定。
表7
像面照度均匀度
物镜种类
边缘视场不低于35% 不低于40%
0.7视场不低于70% 不低于70%
35mm物镜 16mm物镜
4.7.2 变焦物镜最长焦距、中焦距、最短焦距位置时的像面照度均匀度应符合表8的规定。
表8
像面照度均匀度
物镜种类
0.7视场不低于70% 不低于55% 不低于70%
边缘视场不低于35% 不低于25% 不低于40%
f≤150mm f>150 mm
35mm物镜
16mm物镜
4.8相对畸变 4.8.1 定焦物镜的相对畸变应不超出土5%。
C
网 JB/T9426.1---2011
4.8.2变焦物镜最长焦距、中焦距、最短焦距位置时的相对畸变应符合表9的规定。
表9
变焦距倍率m m<10x m≥10x
相对畸变 ±5% ±6%
4.9定位截距误差
定焦物镜和变焦距物镜的定位截距误差应不超出土0.02mm。 4.10像面位移
变焦物镜的像面位移应符合表10的规定。
表10
变焦距倍率
像面位移 mm ±0.04 ±0.05 ±0.08
m m≤10×
10X≤m<20X
m≥20×
4.11运转要求 4.11.1旋转定焦物镜或变焦物镜的光圈、距离刻度圈时，手感应平稳舒适，不应有明显的卡滞和松动。 4.11.2 变焦物镜的伺服系统与物镜筒连接可靠，启动和转动时灵活平稳，停止转动时无爬行、回转或冲击现象：正反向工作正常。 4.12外观 4.12.1物镜的光学零件表面不允许有纤维、水迹、油斑、霉点、灰尘及划痕；膜层应牢固均匀；胶合层应牢固、无气泡。 4.12.2物镜筒金属件涂（镀）层应牢固、均匀，不褪色，不应有脱皮、锈蚀及划伤，镜筒内壁及内部零件不应有灰尘、纤维等脏物；除运动部位外，不应附有不必要的油脂。 4.12.3物镜光阑的形状应规则，无明显畸形。 4.12.4物镜筒刻字应端正、清晰，填色应牢固。 5试验方法 5.1焦距误差
按JB/T9426.6的规定 5.2相对孔径误差
按JB/T9426.6的规定。 5.3鉴别率
按JB/T9426.6的规定。 5.4透过率
物镜白光透过率按JB/T9426.6的规定，物镜光谱透过率的测定按JB/T8248.1的规定。 5.5色增生指数
按JB/T8251的规定。
N
网 JB/T9426.1--2011
5.6杂光系数
按JB/T9426.6的规定。 5.7像面照度均匀度
按JB/T9426.6的规定。 5.8相对畸变
按JB/T9426.6的规定。 5.9定位截距
按JB/T9426.6的规定。 5.10像面位移
变焦物镜的像面位移的测定按JB/T9426.6的规定。 5.11运转要求
手动检测。 5.12外观
目视检测。 6·检验规则 6.1出厂检验
对于已定型生产的电影摄影物镜，均应进行出厂检验，检验项目为4.3、4.9、4.11、4.12。 6.2型式检验
有下列情况之一时，应进行型式检验： a）新产品的定型鉴定： b）企业定期周期性自我检查： C）国家质量监督机构提出进行质量监督抽查检验： d）产品上等级时。
7标志、包装、运输和贮存 7.1标志
每只物镜应标有以下内容： a）型号； b）焦距； c）相对孔径； d）编号； e）生产单位。
7.2包装 7.2.1每只物镜应加盖前、后盖后包装，物镜及其附件应要善地包装在仪器箱内，并采取防震措施，保证物镜在箱内无任何方向的窜动。 7.2.2仪器箱内应放置适量的防霉剂防霉剂应放在吸湿性良好的小布袋内，不得与物镜及其附件直接接触。 7.2.3成批物镜出厂时，应将仪器箱装在有防霉、防潮、防震的运输外包装箱内。 7.2.4包装箱的标志及随机文件应符合GB/T13384的规定。 7.3运输和存 7.3.1物镜运输、贮存的基本环境条件见表11。 7.3.2物镜运输、贮存的试验方法应符合JB/T9329的规定。
5
