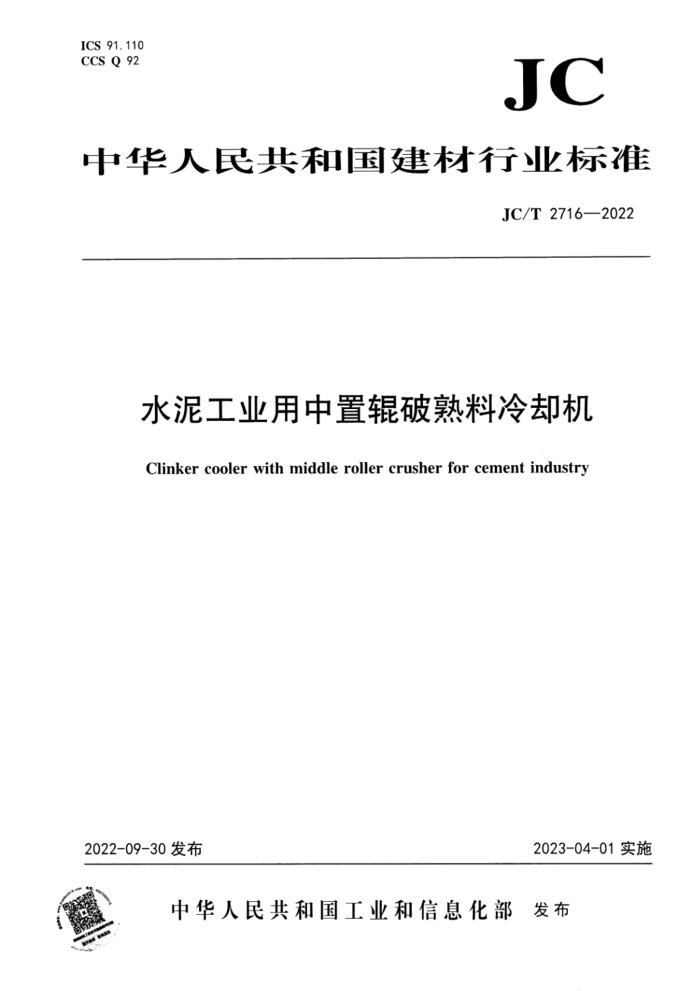

ICS 91.110 CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 2716—2022
水泥工业用中置辊破熟料冷却机
Clinker cooler with middle roller crusher for cement industry
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2716—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件起草单位：天津水泥工业设计研究院有限公司、中国中材国际工程股份有限公司、中国中材
海外科技发展有限公司、徐州中材装备重型机械有限公司、盐城工学院、合肥水泥研究设计院有限公司、 扬州中矿机械有限公司、南京凯盛国际工程有限公司、南京西普水泥工程集团有限公司、中国建材机械工业协会。
本文件主要起草人：孙建、邓荣娟、陈学勇、王玉敏、刘劲松、刘仁越、高超、马孝直、李程伟、 刘智涛、杨晓红、张健、王福金、李帅波、赵玉会、丁晓龙、祝林和、何伟、华俊、孙志鹏。
本文件为首次发布。
- JC/T2716—2022
水泥工业用中置辊破熟料冷却机
1范围
本文件规定了水泥工业用中置辊破熟料冷却机产品的型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于水泥工业用中置辊破熟料冷却机（以下简称冷却机）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1031产品几何技术规范（GPS)表面结构轮廊法表面粗糙度参数及其数值 GB/T1184—1996 形状和位置公差 未注公差值 GB/T1220—2007 不锈钢棒 GB/T1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB2894 安全标志及其使用导则 GB/T 3639 冷拔或冷轧精密无缝钢管 GB/T 3766 液压传动系统及其元件的通用规则和安全要求 GB 4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求 第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB/T4208一2017外壳防护等级(IP代码） GB/T5226.1 机械电气安全机械电气设备 备第1部分：通用技术条件 GB/T6388运输包装收发货标志 GB/T6414一2017铸件尺寸公差、几何公差与机械加工余量 GB/T7251.1 低压成套开关设备和控制设备第1部分：总则 GB/T7935—2005 液压元件通用技术条件 GB/T 8196 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T8492—2014 一般用途耐热钢和合金铸件 GB/T11352—2009 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T14039—2002 液压传动 油液固体颗粒污染等级代号 GB/T16754机械安全急停功能设计原则 GB/T17248.3 ：声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
GB/T 17489 液压颗粒污染分析 从工作系统管路中提取液样
1 JC/T2716—2022
GB/T19804—2005 焊接结构的一般尺寸公差和形位公差 GB/T26282 水泥回转窑热平衡测定方法 JB/T5000.6—2007 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.8—2007 重型机械通用技术条件 第8部分：锻件 JB/T5000.9—2007 重型机械通用技术条件 ：第9部分：切削加工件 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6396—2006 6大型合金结构钢锻件技术条件 JB/T6398—2018 3大型不锈、耐酸、耐热钢锻件技术条件 JC/T401.3建材机械通用铸钢件第3部分：缺陷处理规定 JC/T402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件 JC/T2319—2015 5水泥工业用步进式冷却机
3术语和定义
下列术语和定义适用于本文件。
3. 1
中置辊破熟料冷却机 clinkercoolerwithmiddlerollercrusher 用于高温水泥熟料冷却、破碎和输送的设备。其破碎装置为辊式结构，并置于篦床中部位置。
型号和基本参数
4
4.1型号
冷却机的型号表示方法如下：
LZG -□
冷却机的生产能力(t/d) 中置辑破熟料冷却机代号
示例：符合本文件，用于水泥熟料冷却中置辊式破碎生产能力为5000t/d的冷却机标记为：
水泥工业用中置辑破熟料冷却机JC/T2716—LZG-5000
4.2基本参数
冷却机的基本参数见表1。
2 0001021 0002 0001-027 000 01 0006-027 000 6 0008-Z7 0008
3
4 0
4
~ 3
008
00 0002 9~ 0002- 000 2 0009027 000 9 000S 00S S 000S- 0009 C0 0 0000 000% 000021 0S (P/1)/ %/回 / /
9Z1 527 0 型 56
(+9) (%0I>
筛
SL~8 2
009
7~ 4
SZ7
6
数
参
本基製 0Z1
00
%
5Z7
4 ~ 4
(P·/)/
I
0 0
数
热
注
