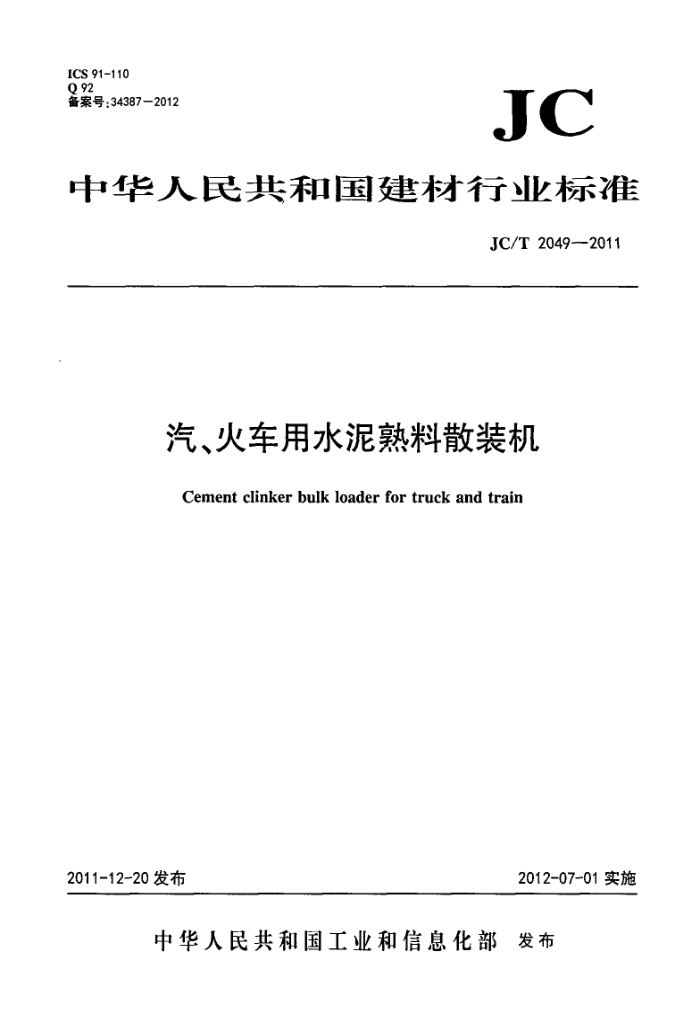

ICS 91-110 Q 92 备案号：34387-2012
JC
中华人民共和国建材行业标准
JC/T 2049-2011
汽、火车用水泥熟料散装机
Cement clinker bulk loader for truck and train
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JC/T2049—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：江苏绿叶机械有限公司、中国建材机械工业协会。 本标准参加起草单位：天津水泥工业设计研究院有限公司、无锡建仪仪器机械有限公司、唐山忠义
机械制造有限公司。
本标准主要起草人：宋赛林、束必银、于月斌、王玉敏、汪佳、孟建平、梁清涛。 本标准为首次发布。
1 JC/T2049—2011
汽、火车用水泥熟料散装机
1范围
本标准规定了汽、火车用水泥熟料散装机（以下简称熟料散装机)的型式和标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于汽、火车用水泥熟料散装机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191-2008，IS0780：1997，MOD) GB/T1184—1996 形状和位置公差未注公差值(eqvIS02768-2:1989) GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqVIS02768-1:1989) GB/T9439—2010 灰铸铁件 GB/T13306标牌 JC/T401.2 建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T401.3 建材机械用铸钢件缺陷处理规定 JC/T402 水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3 型式和标记 3.1型式
熟料散装机分为汽车用（代号Q)和火车用（代号H)两种类型，每种类型又分为库底式(D型)和库侧式（C型）两种结构型式。 3.2标记
型号表示方法如下： sS □-□-□
装车能力（T/h）结构型式(D或C) 类型代号(Q或H) 熟料散装机代号
示例：符合JC/T2049一2011，装车能力为200t/h的库底汽车熟料散装机标记为：
汽、火车用水泥熟料散装机JC/T2049-2011SSQD-200
1 JC/T2049—2011
3.3基本参数
熟料散装机的基本参数见表1。
表1 基本参数
项目装车能力适用物料温度适用物料粒度卸料头伸缩距离“
单位 t/h c
技术参数 ≥100 ≤80 ≤30 1500~5000
mm
卸料头伸缩距离可根据用户要求定制。
4技术要求
4.1基本要求 4.1.1熟料散装机应符合本标准，并按照规定程序批准的图样和技术文件制造。本标准、图样和技术文件未规定的技术要求，均应符合相关通用标准的规定 4.1.2机械加工部位线性尺寸的未注公差应符合GB/T1804一2000表1表3中m级规定。 4.1.3非机械加工的钣金制作的未注公差应符合GB/T1804—2000表1~表3中v级规定。 4.1.4图样上未注的形状和位置公差值，不得低于GB/T1184一1996中表1~表4中的K级。 4.1.5焊接件质量应符合JC/T532—2007的规定，其中焊接接头表面质量不低于表2中IⅡ级：尺寸允许偏差不低于表4中C级。 4.1.6铸铁件应符合GB/T9439—2010的规定。 4.1.7铸钢件应符合JC/T401.2和JC/T401.3的规定。 4.1.8熟料散装机应留有收尘接口。 4.1.9熟料散装机适用于温度不高于80℃、粒度不大于30mm的物料。 4.2一般要求 4.2.1熟料装机装车能力等参数应符合表1的规定 4.2.2 熟料散装机所配料位开关应可靠地控制散装头的位置。 4.2.3 散装头垂直升降至极限位置时，安全装置应灵敏可靠。 4.2.4 熟料散装机联动装置应准确可靠，无异常现象。 4.2.5阀门应动作灵敏可靠，开启灵活，关闭严密。 4.2.6熟料散装机各部位均不应有泄漏现象。 4.3装配要求 4.3.1 所有零件必须检验合格方可装配，外购件、外协件必须按有关标准检验，并具有产品质量合格证明书方可组装。 4.3.2卸料头上下伸缩应灵活自如。 4.3.3阀门装配后要求动作灵活可靠，开启应达到全开，关闭时应达到严密。
2 JC/T2049—2011
4.4涂漆防护要求
熟料散装机产品涂漆防锈应符合JC/T402的规定。 4.5外观质量要求
熟料散装机外表面不得有明显的凸起、凹陷、粗糙不平和其他制造缺陷。 4.6空载试运转要求 4.6.1卸料头垂直升降到极限位置时，限位开关应使散装头立即停止。 4.6.2阀门应动作灵活可靠。 4.6.3料位开关应反应灵敏、动作可靠。 4.7负载试运转要求
熟料散装机负载试运转应达到4.2的规定。
5试验方法
5.1空载试运转 5.1.1整机组装合格后方可进行空载试运转。 5.1.2测试方法：
a) 卸料头伸缩距离全行程升降应不少于五次： b) 阀门开闭应不少于五次： c）料位开关灵敏度的测试应不少于五次。
5.2负载试运转 5.2.1 空载试运转合格，系统安装合格，方可进行负载试运转 5.2.2负载试运转测试不少于十次。 5.2.3熟料散装机负载试运转应达到4.2的规定。 5.3装车能力测定 5.3.1 测定方法：
a）记录从开始装料至装料结束时间： b）连续装车次数不少于三次，分别记录装车时间和熟料重量。
5.3.2熟料散装机和装车能力计算按装车的熟料总重量除以装车时间之和。按公式（1)计算：
W=Q
(1)
T
式中： W一一装载能力，单位为吨每小时（t/h)： 9—三次装载的熟料重量之和，单位为吨(t)： T-三次装料时间（包括启动装料装置升降时间)之和，单位为小时(h)。
6检验规则
3
