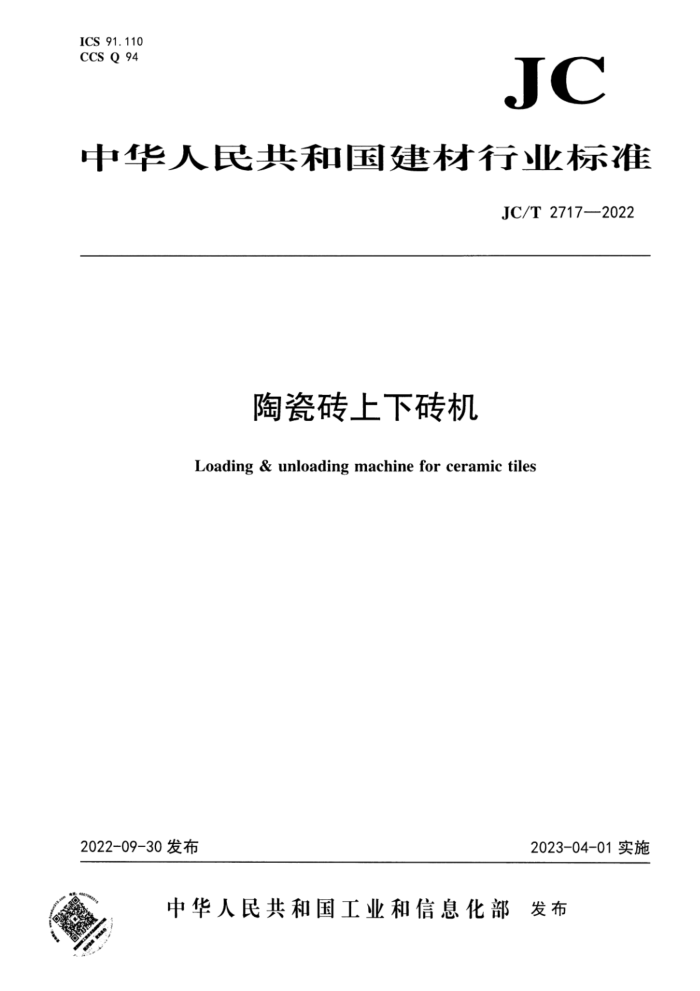

ICS 91.110 CCS Q 94
JC
中华人民共和国建材行业标准
JC/T 2717—2022
陶瓷砖上下砖机
Loading & unloading machine for ceramic tiles
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 中 华 人民共和 国建材行业标准
陶瓷砖上下砖机 JC/T 2717—2022
.
中国建材工业出版社出版建筑材料1业技术监督研究中心
（原国家建筑材料I"业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
.
开本880mmx1230mm1/16印张0.75 字数20千字
2023年3月第一版2023年3月第一次印刷
印数：1—800册定价：23.00元
书号：155160·3552
* 编号：1669
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换 JC/T2717—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国建材装备标准化技术委员会（SAC/TC465)归口。 本文件起草单位：科达制造股份有限公司、福建忠民集团有限公司、洪涛建设（厦门)有限公司、中
国建材机械工业协会。
本文件主要起草人：胡嘉祺、刘莎、卢建华、王玉敏、陈强波、肖绍忠、宋蕾、蔡中杰。 本文件为首次发布。
I JC/T2717—2022
陶瓷砖上下砖机
1范围
本文件规定了陶瓷砖上下砖机（以下简称上下砖机）的型式、型号与参数、技术要求、试验方法、检
验规则以及标志、包装、运输和贮存。
本文件适用于陶瓷砖窑尾、抛光工序、包装工序等上砖、下砖和上下砖设备。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB 2894 安全标志及其使用导则 GB/T 3797 电气控制设备 GB/T5226.1- -2019 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T8196—2018 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 16754 机械安全急停功能设计原则 GB/T17248.3 声学 机器和设备发射的噪声 采用近似环境修正测定工作位置和其他指定位置
的发射声压级
JB/T 5994 装配通用技术要求 JB/T7175.4一2006滚动直线导轨副第4部分：验收技术条件 JB/T8828 切削加工件通用技术条件 JC/T402—2006 水泥机械涂漆防锈技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
陶瓷砖上下砖机loading&unloadingmachineforceramictiles 通过执行机构和控制系统，将砖坏或陶瓷砖装载或卸载到指定位置的设备。
1 JC/T2717—2022
4 型式、 型号与基本参数
4.1 型式 4.1.1 按功能分为：
一上砖（代号：S)；一下砖（代号：X)； -上下砖（代号：Z)。
4.1.2按取砖方式分为：
一机械式（代号：J)：
-吸盘式（代号：X）。
-
4. 2 型号
陶瓷砖上下砖机的型号表示方法如下：
2 口 口 OX/O
工位数，单位为个最大工作长度，单位为毫米(mm) 最大工作宽度，单位为毫米（mm）取砖方式代号(机械式J，吸盘式X) 功能代号（上砖S、下砖X、上下砖Z) 陶瓷砖上下砖机代号
示例1：符合本文件，最大工作宽度为1200mm、最大工作长度为1200mm、工位数为2个、具有上下砖功能、取砖方式为机械式的陶瓷砖上下砖机标记为：
陶瓷砖上下砖机 JC/T2717—ZZJ1200×1200-2
示例2：符合本文件，最大工作宽度为900mm、最大工作长度为3800mm、.工位数为3个、具有下砖功能、取砖方式为吸盘式的陶瓷砖上下砖机标记为：
陶瓷砖上下砖机 JC/T 2717—ZXX900×3800-3
4. 3 基本参数 4.3.1 机械式上下砖机的基本参数见表1。
表1 机械式上下砖机基本参数
参数
项目最大工作宽度"/mm 最小工作宽度/mm 最大工作长度"/mm 频次/(次/min) 额定载荷/kg
1 200 500 300~4000
2 000 1 200 600~1000
1 600 800
900 300
300~4200
1600~3900
≥3 200
≥4
300 1、2、3、4
100
工位数/个注：其他规格可根据用户要求定制。 “工作宽度指垂直输送方向可夹一组或一片陶瓷砖的尺寸。 工作长度指输送方向可夹一组或一片陶瓷砖的尺寸。
2
