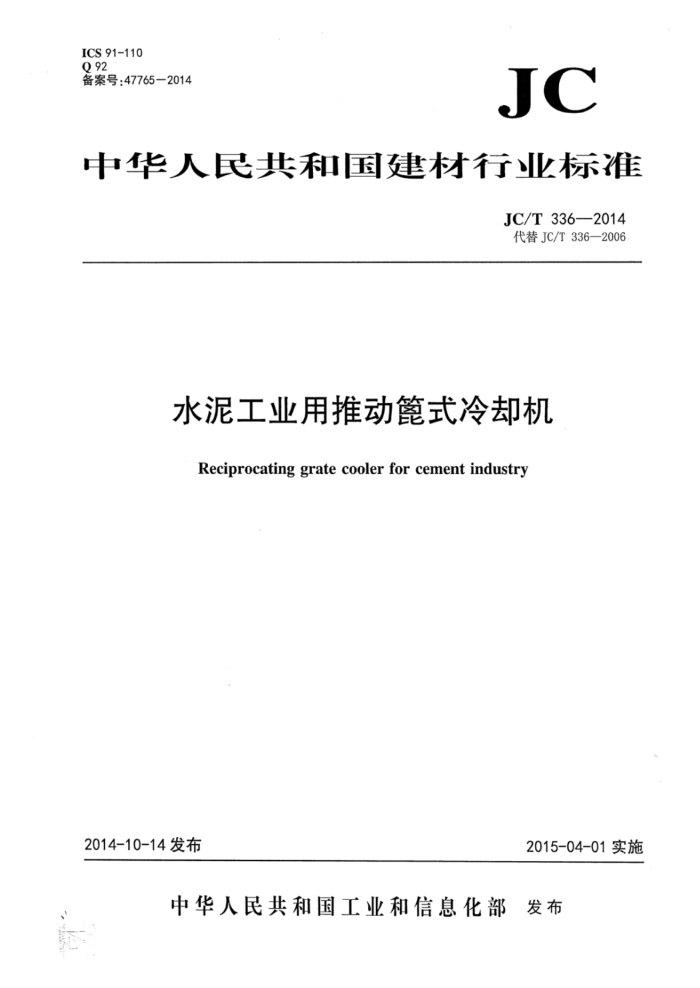

ICS 91-110 Q92 备案号：47765—2014
JC
中华人民共和国建材行业标准
JC/T 336—2014 代替JC/T336—2006
水泥工业用推动篦式冷却机
Reciprocating grate cooler for cement industry
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部 发布 中华 人民共和 国建材行业标准水泥工业用推动篦式冷却机
JC/T336—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880X12301/16印张0.75字数20千字 2015年3月第一版2015年3月第一次印刷
印数1—600定价20.00元
书号：155160·516
* 编号：1015
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T336—2014
前 ： 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T336—2006《水泥工业用推动篦式冷却机》。与JC/T336—2006相比，除编辑性
修改外主要技术变化如下：
-增加了冷却机某些部位的气密性要求（见4.1.8)；修改了低温段和高温段的篦板和盲板的材料（见4.2.1，2006年版4.2.1)；修改了漏料拉链机首轮材料的要求叙述（见4.2.9.4，2006年版4.2.9d)）；增加了破碎机下料栅条的材料及具体结构的要求（见4.2.10)；修改了篦板与篦板之间的侧向间隙及活动篦板与固定篦板之间的垂直间隙（见4.3.1.1和 4.3.1.2，2006年版4.3.2)；增加了充气盲板与活动篦板之间的垂直间隙要求（见4.3.1.3)； -确定了停产时间为一年以上时应进行型式检验（见6.3.1c)，2006年版6.3.1d)）；增加了出厂检验质量特性分类（见表2)；修改了判定规则（见6.4，2006年版6.4)。
本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：中材装备集团有限公司。 本标准参加起草单位：中国建材机械工业协会、沈阳水泥机械有限公司、江苏鹏飞集团股份有限公
司、兴化市东方机械有限责任公司、安徽省凤形耐磨材料股份有限公司。
本标准主要起草人：黄云苓、刘智涛、邓荣娟、梁毅力、吴威、许友娟、王祥、高杰。 本标准所代替标准的历次版本发布情况为：
-JC/T336—1991、JC/T336—2006。 JC/T336—2014
水泥工业用推动篦式冷却机
1范围
本标准规定了水泥工业用推动篦式冷却机（以下简称篦冷机）的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于生产能力为800t/d至10000t/d的篦冷机（含漏料拉链机)。其他行业用篦冷机也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T699一1999优质碳素结构钢 GB/T984—2001堆焊焊条 GB/T1031产品几何技术规范（GPS）表面结构 轮廓法表面粗糙度参数及其数值 GB/T1184一1996形状和位置公差未注公差值 GB/T 1243 传动用短节距精密滚子链、套筒链、附件和链轮 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T3077—1999合金结构钢 GB/T3766 液压系统通用技术条件 GB/T 8163 输送流体用无缝钢管 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T 84922002 一般用途耐热钢和合金铸件 GB/T13306标牌 GB/T17248.3 声学 机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现
场简易法
GB/T26282 2水泥回转窑热平衡测定方法 JC/T401.1一2011建材机械用铸钢件第1部分：高锰钢铸件技术条件 JC/T401.2—2011 建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T402水泥机械涂漆防锈技术条件 JC/T406水泥机械包装技术条件 JC/T532 建材机械钢焊接件通用技术条件
3产品分类
3.1产品型号
产品型号表示方法见图1。 JC/T336—2014
C
Q
B
.
篦冷机产量(t/d) 充气梁代号推动式代号篦式代号冷却机代号
图1 产品型号表示方法图
3.2标记
麓冷机按产品型号代号、篦冷机产量(t/d)和标准号的顺序标记。 示例：2500t/d级充气梁推动式冷却机可标记为：
水泥工业用推动篦式冷却机 LBTQ2500JC/T336—2014
3.3基本参数
基本参数应符合表1的规定。
表1 基本参数
型号
LBTQ LBTQ LBTQ LBTQ LBTQ LBTQ LBTQ LBTQ LBTQ LBTQ LBTQ 800 1000 1500 2000 2500 3000 4000 5000 6000 8000 10000
单位
参数名称
t/d 800 1000 1 500 2 000 2 500 3 000 4 000 5000 6 000 8 000 10 000
产量单位有效馆
38~42 38~42 40~43 40~43 41~44 41~44 41~44 42~46 42~46 42~48 42~48 600 600 600 600 650 650 650 700 700 750 750
床面积产量 t/ (md) 料层厚度
mm
≤1400 环境温度十65
进料温度出料温度” 出料粒度传动方式
℃
≤25 机械(M)或液压(H)
mm 一
液压(H)
机械(M)
注：其他型号可按用户设计制造。
出料温度按GB/T26282给出的方法检测。
2
