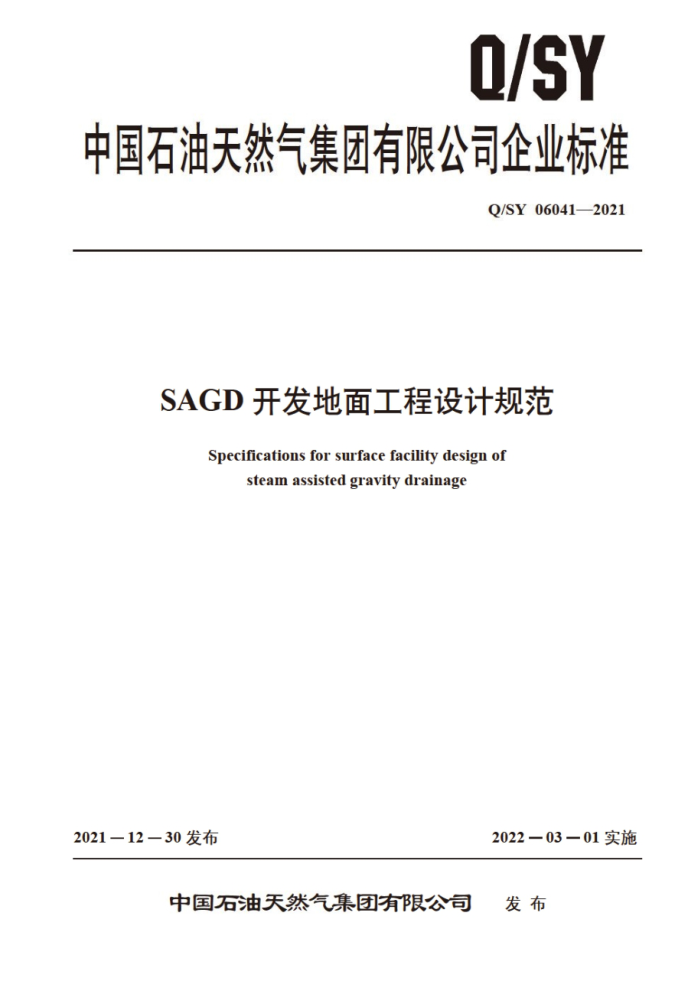

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 060412021
SAGD开发地面工程设计规范
Specifications for surface facility design of
steam assisted gravity drainage
2021—12—30发布
2022—03-01实施
中国石油天然气集团有限公司 发布 Q/SY 06041—2021
目 次
前言 1范围
Ⅱ
规范性引用文件
2
3 术语和定义 4 一般规定 5 总体布局
注汽 6.1注汽站 6.2注汽管道 6.3注汽井场 7油气集输 7.1采油井场 7.2计量站 7.3接转站 7.4集输管道 8原油处理 8.1汽（气）液分离 8.2蒸汽及伴生气处理 8.3原油脱水 9采出水处理 9.1 一般规定 9.2软化及除硅 9.3蒸发除盐 10热能综合利用· 11 仪表自控 12 供配电 13 给排水及消防 14 供暖及通风空调
6
.......
.-...
中..........
“““……
-
1
...-..-..-..
广
0
中 AS/D Q/SY06041—2021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会提出并归口。
本文件起草单位：工程建设公司，辽河油田分公司，新疆油田分公司。 本文件主要起草人：蒋旭、黄强、贺吉涛、于海洋、胡静、马兵、张瑛、杨爽、孙新革、张侃毅、
陈莉娟、郑爱萍、陈龙、周京都、游红娟、夏新宇、李刚、 刘强， 、李倩、王卫、王延磊、麻杨军、贾庆鹏、 藏世军、陈宏飞、刁建华、孙江河、杨立辉、李凯华、赵海燕、臧振胜、王进、翟波、杨勇、蒋立明、 杨晓春、赵鑫伟。
S
III AS/D Q/SY 06041—2021
SAGD开发地面工程设计规范
1范围
本文件规定了SAGD开发地面工程总体布局、注汽、油气集输及处理、采出水处理、仪表自动化及供配电、给排水等系统工程设计的一般要求。
本文件适用于SAGD开发地面新建、改建或扩建工程
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 8978 污水综合排放标准 GB 15599 石油与石油设施雷电安全规范 GB36170 原油 GB 50016 建筑设计防火规范 GB50019 工业建筑供暖通风与空气调节设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB/T 50087 工业企业噪声控制设计规范 GB50115 工业电视系统工程设计标准 GB50116 火灾自动报警系统设计规范 GB 50183 石油天然气工程设计防火规范 GB50229 火力发电厂与变电站设计防火标准 GB50316 工业金属管道设计规范 GB 50348 安全防范工程技术标准 GB 50350 油田油气集输设计规范 GB 50395 视频安防监控系统工程设计规范 GB50428 油田采出水处理设计规范 GB/T50493 石油化工可燃气体和有毒气体检测报设计标准 GB/T50823 油气田及管道工程计算机控制系统设计规范 GB/T50892 油气田及管道工程仪表控制系统设计规范 GBZ1工业企业设计卫生标准 GA 1551.1 石油石化系统治安反恐防范要求第1部分：油气田企业 SH/T3126 石油化工仪表及管道伴热和绝热设计规范 SY/T 0027 稠油注汽系统设计规范 SY/T 0033 油气田变配电设计规范
1 Q/SY06041—2021
SY/T0060 油气田防静电接地设计规范 SY/T 0089 油气厂、站、库给水排水设计规范 SY/T0515 油气分离器规范 SY/T 6137 硫化氢环境天然气采集与处理安全规范 SY/T6671 石油设施电气设备场所I级0区，1区和2区的分类推荐作法 SY/T7352 油气田地面工程数据采集与监控系统设计规范 Q/SY10722 油气生产物联网系统建设规范 Q/SY15004.1石油石化企业安保防恐风险等级及防范规范第1部分：油气田企业
3术语和定义
下列术语和定义适用于本文件。
3.1
SAGD steam assisted gravity drainage 即燕汽辅助重力泄油，向注汽井中注人燕汽，燕汽向上超覆在地层中形成蒸汽腔，燕汽腔向上及
侧面扩展，与油层中的原油发生热交换，加热后的原油和蒸汽冷凝水靠重力作用泄到下面的水平生产井中产出。 3.2
循环预热circulation stage 新井投产初期，注汽井和采油井采用自身注汽循环或看吐的方式， 建立注采井有效泄油通道的阶
段。井组形成连通后转成正常生产，由注汽井连续向地层注人燕汽， ，采油井连续生产。
4一般规定
4.1SAGD开发地面工程设计应按照批准的油气田开发方案和设计委托书或设计合同规定的内容，范围和要求进行设计。 4.2SAGD开发地面工程总工艺流程和总体布局应根据总体开发方案、采出液性质，地面自然条件，建设现状。产品市场需求、产品流向运输条件等因素确定，积极采用先进、节能技术，选用高效设备，以降低能耗，减少环境污染，节省投资，提高综合开发效益为目的，并应符合下列原则：
a）注汽锅炉配置应满足SAGD开发对供汽量、供汽压力、燕汽干度的技术要求，合理配置。 b）采出液集输，处理应采用密闭流程或等效环保措施。 c）采出水经处理后应回用注汽锅炉。若用于其他用途或排放时，应严格执行国家的法律、法规
和现行相关标准。 d）合理利用油井流体的压力能，扩大集输半径，减少油气中间接转。 e通过设置完整的自动化控制系统，实现SAGD地面，地下各类过程教据的自动监测，为油款
地质分析及调控和地面生产系统安全平稳运行提供基础数据。 f）应充分回收及利用余热，减少系统能耗，满足安全。节能和环保的总体要求。 9）环境保护设计的内容。深度应符合国家和地方政府有关规定。“三废”防治应立足于合理选择
工艺流程和设备，以减少废气，废水，废活的产生并做好综合治理，符合国家或当地政府规定的“三废”排放标准。
4.3职业安全卫生设计应符合GBZ1及SY/T6137的规定。 4.4SAGD开发地面工程的设计除应符合本文件外，尚应符合国家现行有关标准的规定。
2
